Установка прибора
| 17
ru
6 720 613 217 (2007/10)
5.3
Вставьте дюбели и крюки с резьбой
B Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
Крепление к стене
B Специальной защиты стены не требуется. Стена
должна быть ровной и способной выдержать вес
прибора.
B Приложенный к комплекту документации
монтажный шаблон прикрепить к стене, соблюдая
при этом минимальные боковые расстояния,
равные 10 мм (
Æ рис. 2).
B Проделать отверстия для крюков на винтах (
Ø 8 мм)
и монтажной присоединительной панели в
соответствии с монтажным шаблоном.

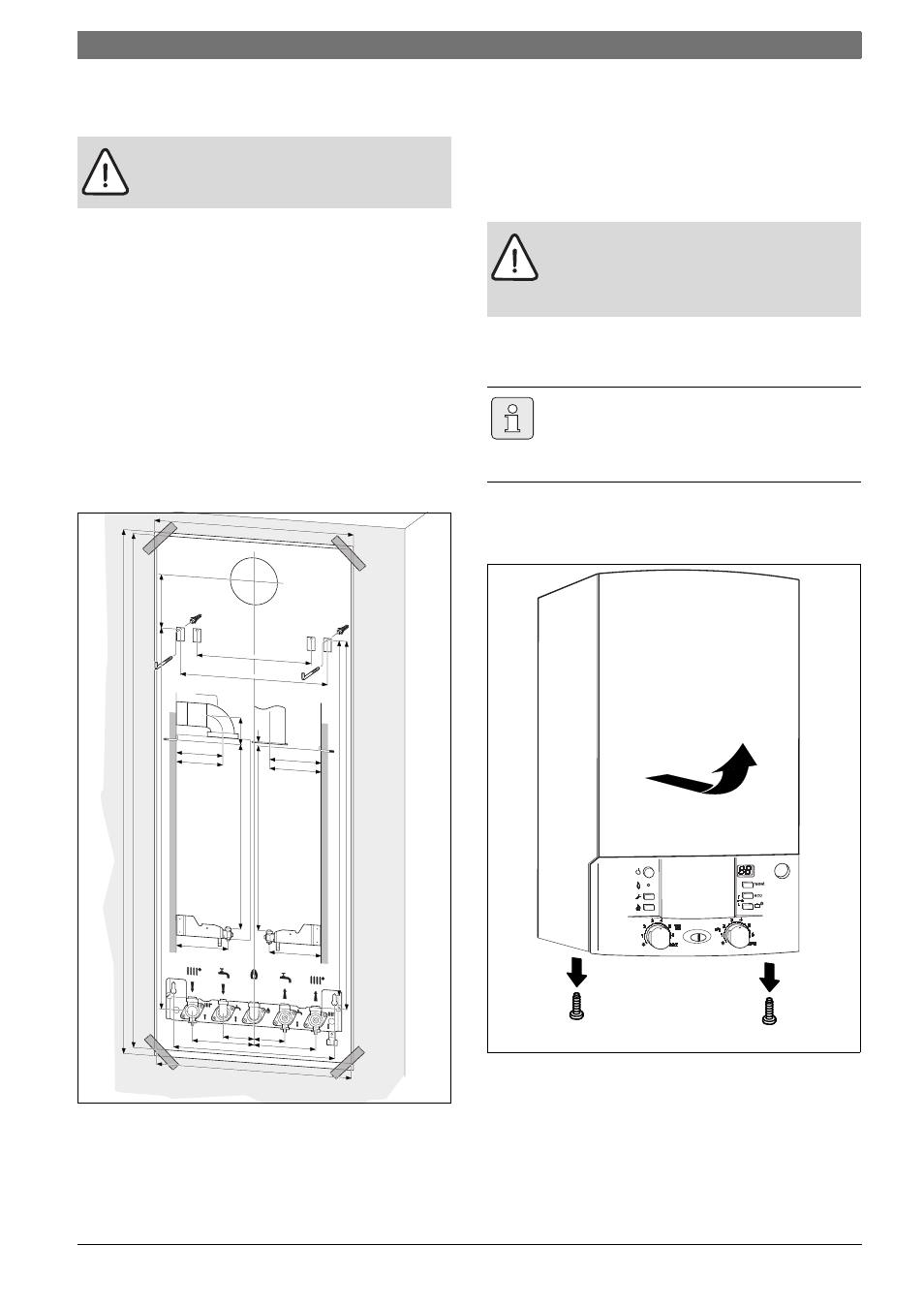

Рис 7
Монтажный шаблон
B Снять монтажный шаблон.
B Крюки с резьбой из комплекта поставки укрепить с
помощью дюбелей.
B Монтажную присоединительную панель закрепить с
помощью прилагаемого крепёжного материала.
5.4
Монтаж прибора
B Снять крепёжный материал с труб.
Снятие кожуха
