20 | Электрические соединения
ru
6 720 613 217 (2007/10)
6
Электрические соединения
Все регуляторы, устройства управления и
предохранительные устройства прибора
подсоединены, проверены и готовы к эксплуатации.
6.1
Подсоединение кабеля сетевого
питания
Прибор поставляется с кабелем и штекером с
защитным контактом для подачи электротока (только
для диапазона защиты 3).
B Соблюдать защитные меры согласно предписаниям
VDE 0100 и особым указаниям местных
предприятий энергоснабжения.
B Выполнить электрическое подключение через
разъединительное устройство с расстоянием между
контактами минимум 3 мм (например,
предохранители, выключатели низкого
напряжения).
B В соответствии с VDE 0700, часть первая
произвести электроподключение прибора через
разъединительное устройство с минимальным
расстоянием между контактами 3 мм (например,
предохранители, выключатели низкого
напряжения). Подключение любых других
потребителей электроэнергии запрещается.
6.2
Подключения к модулю Heatronic
Эксплуатация прибора разрешается только с
регулятором марки Bosch.
6.2.1

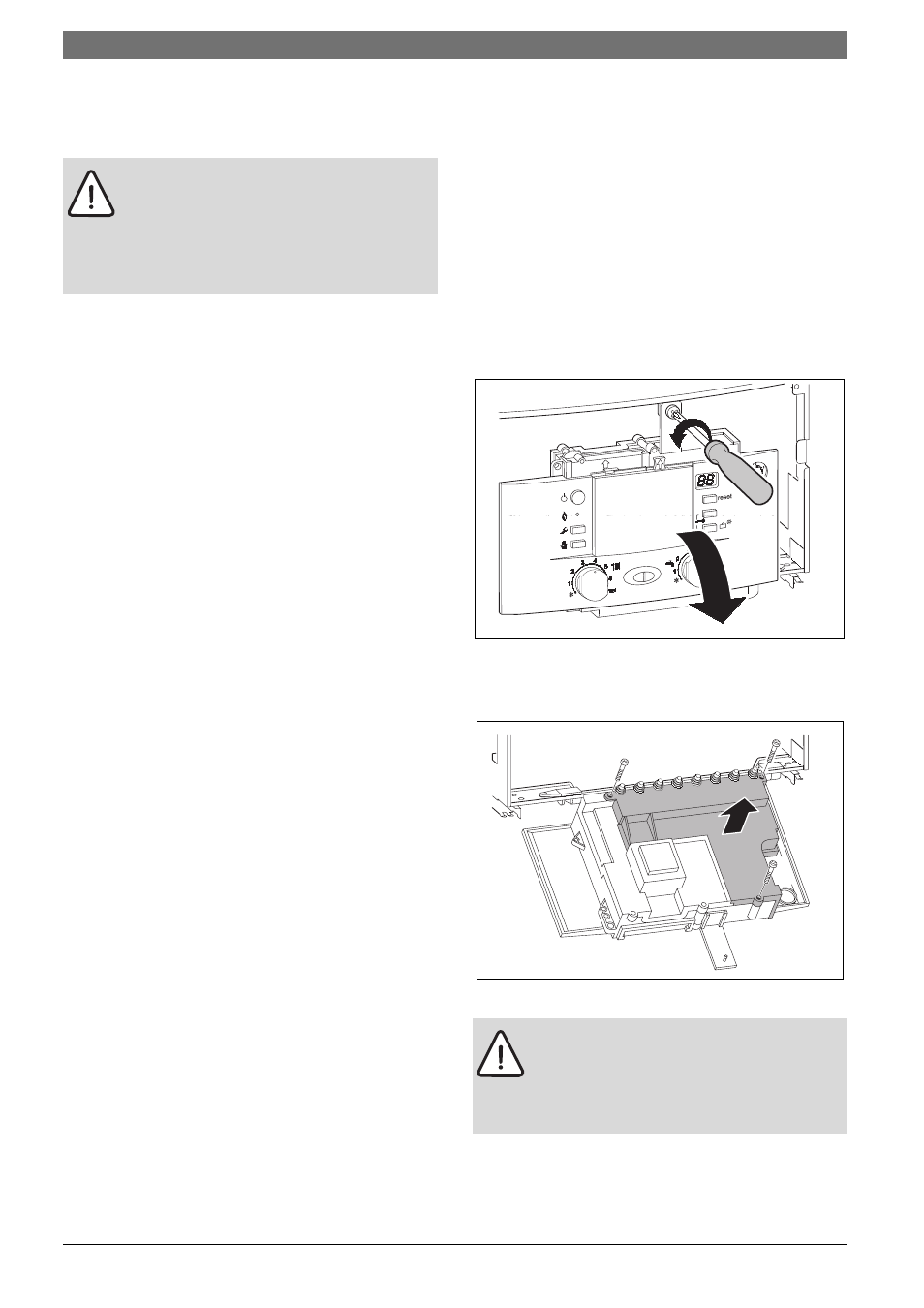

Открыть модуль Heatronic
Для электрического подключения модуль Heatronic
должен быть откинут вниз и открыт со стороны
подключения.
B Снять кожух (Æ стр. 17).
B Вынуть винт и откинуть модуль Heatronic вниз.
Рис 13
B Вынуть три винта, отсоединить кабель и снять
крышку.
Рис 14
ОПACHO: Удар электрическим током!
B Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель низкого
напряжения).
ОCTOPOЖНО: Вытекающая вода может
стать причиной повреждения модуля
Heatronic.
B Накрыть модуль Heatronic перед
работами на водопроводных деталях.
6 720 613 303-1
1.1O
2.
eco
1.
1.
1.
2.
6 720 613 085-12.1O
