Ввод в эксплуатацию
| 25
ru
6 720 613 217 (2007/10)
7
Ввод в эксплуатацию

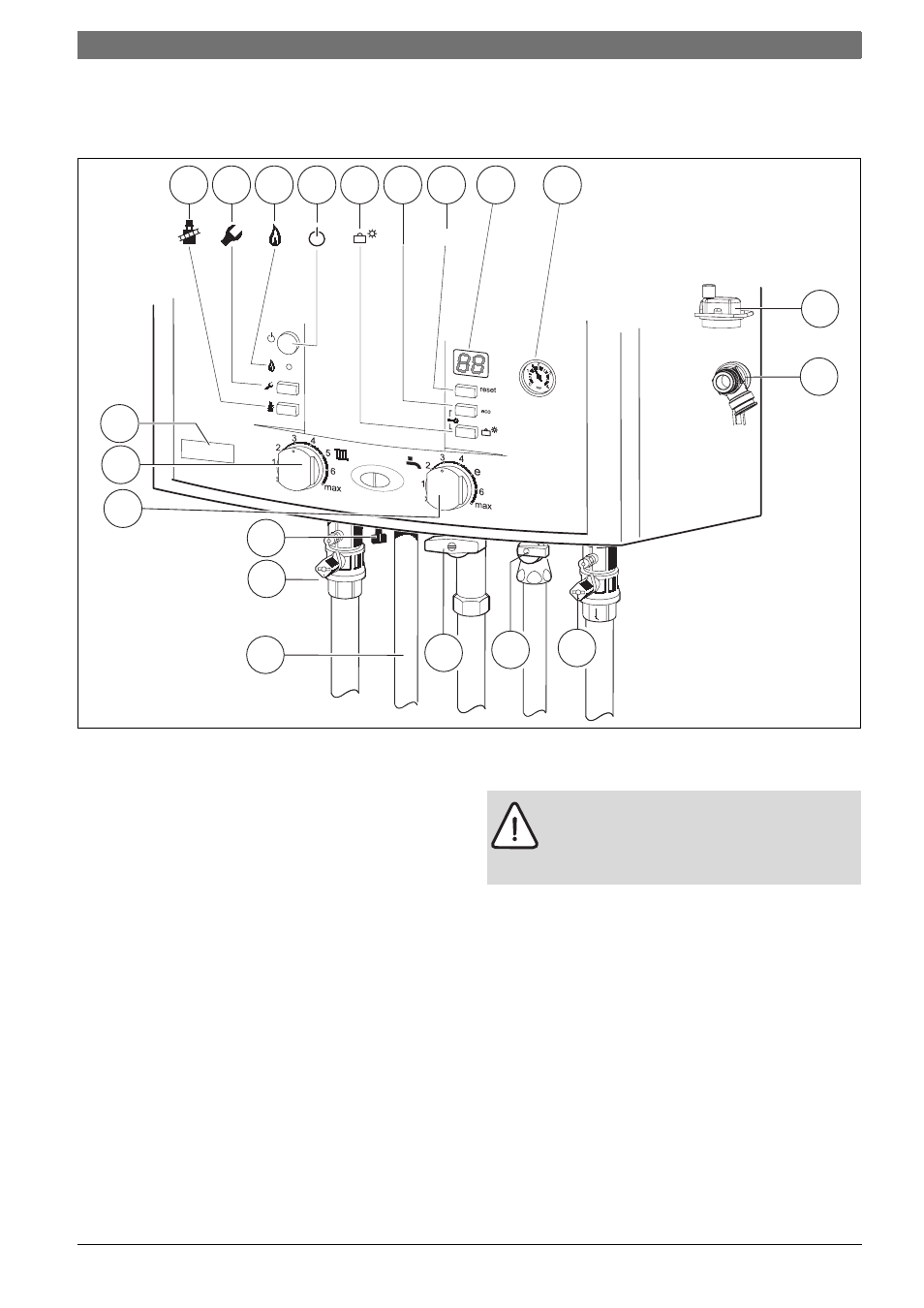

Рис 24
ZWC ...
8.1
Манометр
15
Предохранительный клапан (oтoпительный кoнтур)
27
Автоматический воздушный клапан
38
Кран подпитки (ZWC)
61
Кнопка «Сброс»
135
Кнопка включения/выключения
136
Терморегулятор подающей линии отопительного контура
170
Сервисные краны в подающей и обратной линии
171
Горячая вода
172
Газовый кран (закрыт)
173
Запорный вентиль холодной воды (ZWC)
295
Наклейка с типом приборa
310
Регулятор температуры горячей воды
317
Дисплей
363
Контрольная лампа режима работы горелки
365
Кнопка «Трубочист»
366
Сервисная кнопка
367
ZWC: кнопка eco, сервисные функции «вверх»
ZSC: сервисные функции «вверх»
476
Кнопка «отпуск», сервисные функции «вниз»
800
Индикатор работы
7.1
Перед вводом в эксплуатацию
B Установить предварительное давление в
расширительном баке в соответствии со
статической высотой системы отопления
(
Æ стр. 31).
B Открыть вентили радиаторов.
B Открыть краны техобслуживания (170),
отопительный прибор заполнить водой на
1 - 2 бара давления (при использовании ZWC с
помощью интегрированного устройства доливки
воды, поз. 38) и закрыть кран для заполнения бака.
B Удалить воздух из радиаторов.
B Снова наполнить систему отопления до давления 1 –
2 бар.
6 720 613 214-04.1O
172
173
171
reset
317
8.1
61
801
476
135
363
366
365
136
310
170
38
170
295
15
27
ВHИMAHИE: Ввод в эксплуатацию без
воды приводит к повреждению прибора!
B Эксплуатация прибора без воды
запрещена.
