Переоборудование на другой вид газа
Заводская настройка работающих на природном газе
приборов соответствует EE-H.
Настройка опломбирована изготовителем. Настройка
на номинальную тепловую нагрузку и на минимальную
тепловую нагрузку согласно TRGI 1986, раздел 8.2 не
требуется.
Природный газ H (23)
• Приборы, предназначенные для природного газа
группы H, настроены изготовителем на индекс
Воббе, равный 15 кВтч/м
3
, и давление подключения
13 мбар, после чего опломбированы
Комплекты для переоборудования
Если прибор должен работать на другом виде газа, чем
указано на типовой табличке, следует использовать
комплект для переоборудования.
B Смонтировать комплект для переоборудования в
соответствии с прилагаемой инструкцией по
монтажу.
B После каждого переоборудования следует
произвести настройку подачи газа.

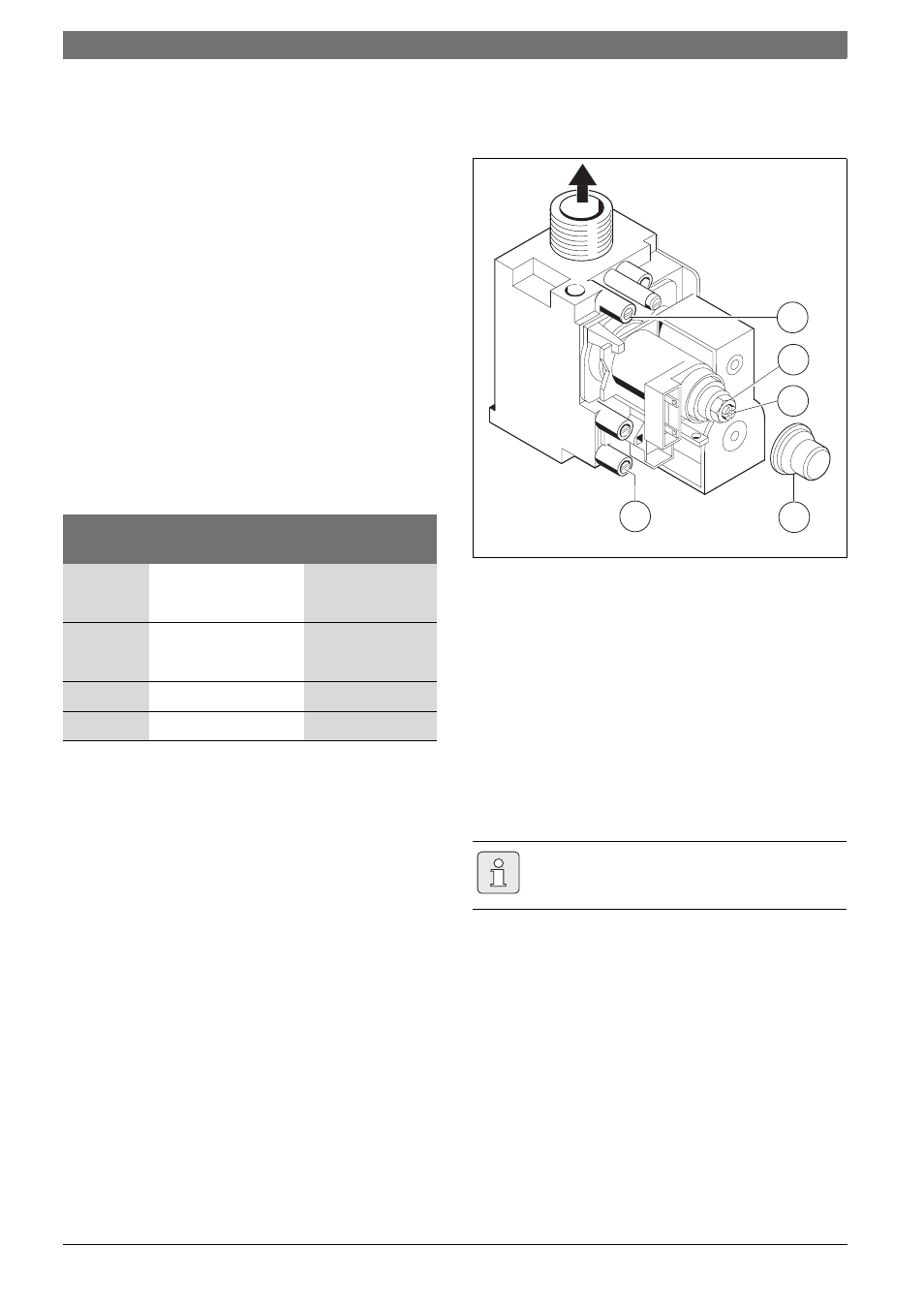

Рис 41
3
Измерительный патрубок (давление газа перед
форсункой)
7
Измерительный патрубок сетевого давления газа
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
65
Крышка
9.1
Настройка подачи газа (природный и
сжиженный газ)
Номинальную тепловую мощность можно
отрегулировать при помощи давления перед
форсункой или волюметрически.
Настройку всегда следует выполнять вначале при
максимальной, а затем при минимальной тепловой
мощности.
B Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
Прибор
Переоборудование
с ...
№ заказа
ZWC 24-3
ZSC 24-3
23
Æ 31
8 716 011 944-0
ZWC 24-3
ZSC 24-3
31
Æ 23
8 716 011 943-0
ZWC 28-3
23
Æ 31
8 716 011 960-0
ZSC 28-3
31
Æ 23
8 716 011 941-0
Таб. 20
Использовать для настройки газа
принадлежность № 8 719 905 029 0.
