Страница 11
Сведения о приборе
| 11
ru
6 720 613 217 (2007/10)
3.10

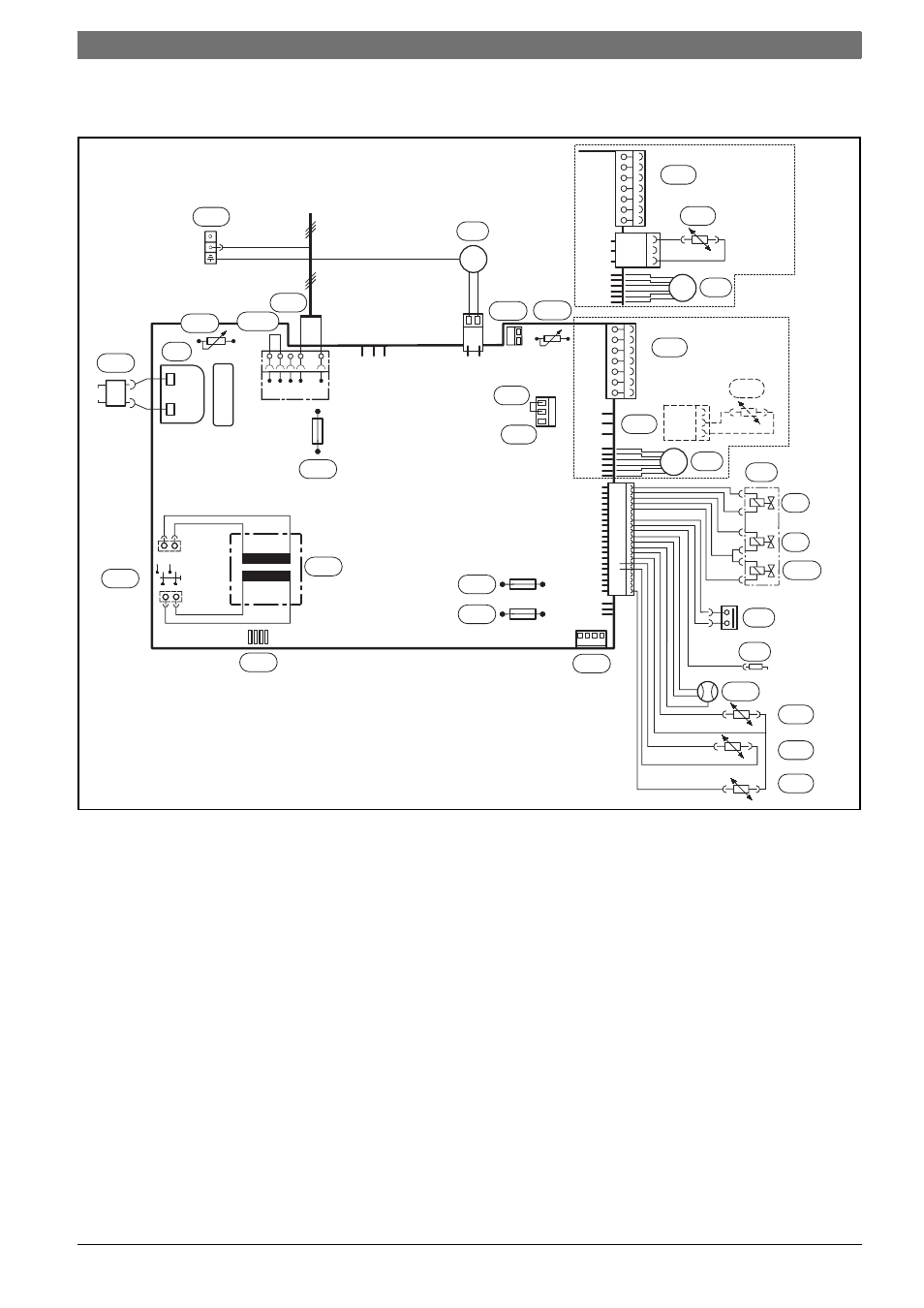

Электрическая схема
Рис 5
4.1
Трансформатор высокого напряжения
6
Ограничитель температуры
6.1
Контроль тяги (предохранитель потока)
6.2
Контроль тяги (камера сгорания)
6.3
Датчик температуры горячей воды (ZWC)
18
Отопительный насос
32
Ионизационный контроль пламени
33
Запальный электрод
36
Датчик температуры в подающей магистрали
52
Электромагнитный клапан 1
52.1 Электромагнитный клапан 2
56
Газовая арматура
68
Регулирующий электромагнит
84
Двигатель трёхходового клапана
135
Кнопка включения/выключения
136
Терморегулятор подающей линии отопительного контура
151
Предохранитель T 2,5 A, 230 В переменного тока
153
Трансформатор
161
Перемычка
300
Кодирующий штекер
302
Разъем для подключения провода защитного заземления
303
Присоединение датчика бойлера NTC (ZSC)
310
Терморегулятор горячей воды
312
Предохранитель T 1,6 A, 24 В постоянного тока
313
Предохранитель T 0,5 A, 5 В постоянного тока
315
Клеммная колодка для регулятора (EMS-Bus-шина) и
датчика наружной температуры
319
Клеммная колодка термостата бойлера или внешнего
ограничителя
328
Клеммная колодка 230 В переменного тока
328.1 Перемычка
413
Расходомер (турбина) (ZWC)
428
Подключение циркуляционного насоса (на объекте)
432
Температурный датчик бойлера NTC (ZSC,
принадлежности)
463
Диагностический разъем
6 720 613 247-05.1O
230 V
9V/25 V
230V/AC
135
153
312
313
300
ST19
315
319
161
ST8
ST9
ST17
84
56
32
6
4.1
ST5
ST4
33
M
68
52
52.1
413
18
M
ST10
L
N
Ls
LR
328.1
328
302
151
+
–
A
F
136
310
463
6.1
6.2
36
303
ST15
432
ZSC
ST19
315
ST15
6.3
+
–
A
F
ZWC
ST25
428
ST17
84
M
