Проверка/техобслуживание
| 49
ru
6 720 613 217 (2007/10)

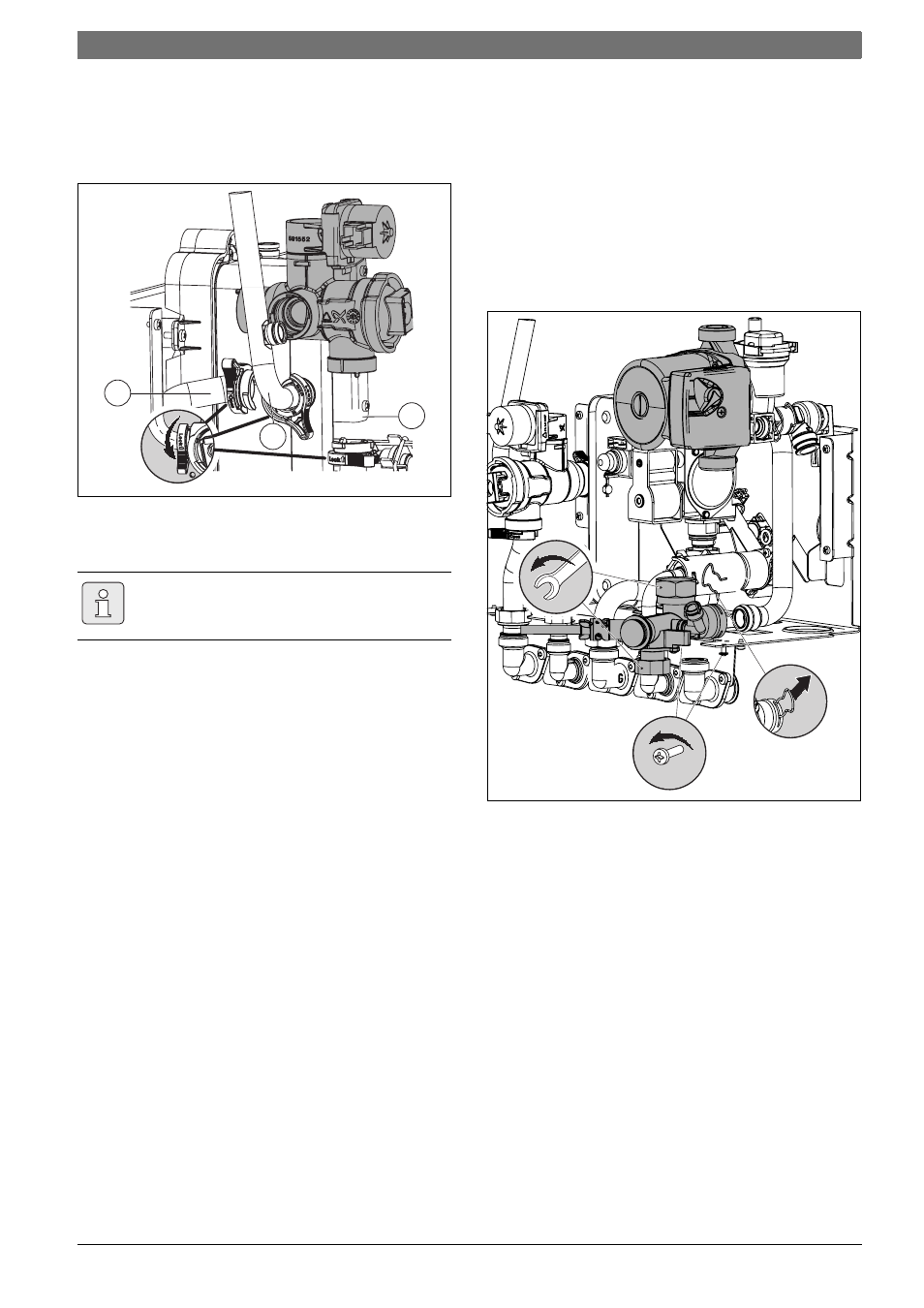

12.3.7 Трехходовой клапан
B Расцепить три быстродействующих затвора.
B Трёхходовой клапан вынуть движением вверх.
Рис 57
1, 2, 3
Трубы
12.3.8 Насос и распределитель обратной воды
B Винтовое соединение труб открутить снизу от
насоса и насос вынуть движением вверх.
B Удалить зажим на заднем подключении
распределителя обратной воды.
B Раскрутить винтовое соединение трубы обратной
воды отопления.
B Вынуть два крепёжных винта и распределитель
обратной воды снять движением вперёд.
Рис 58
Для быстрой сборки сначала монтировать
трубу 1, затем трубы 2 и 3.
6 720 613 085-47.1O
1
2
3
6 720 612 232-29.1O
