Инструкция по эксплуатации Bosch Gaz 7000 W
Страница 24
24 | Электрические соединения
ru
6 720 613 217 (2007/10)
6.2.7
Подключение циркуляционного насоса
• Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
циркуляционный насос к ST25:
– L к L
Z
– N к N
Z
– Заземление (зелёный или зелёно-жёлтый
провод).
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.

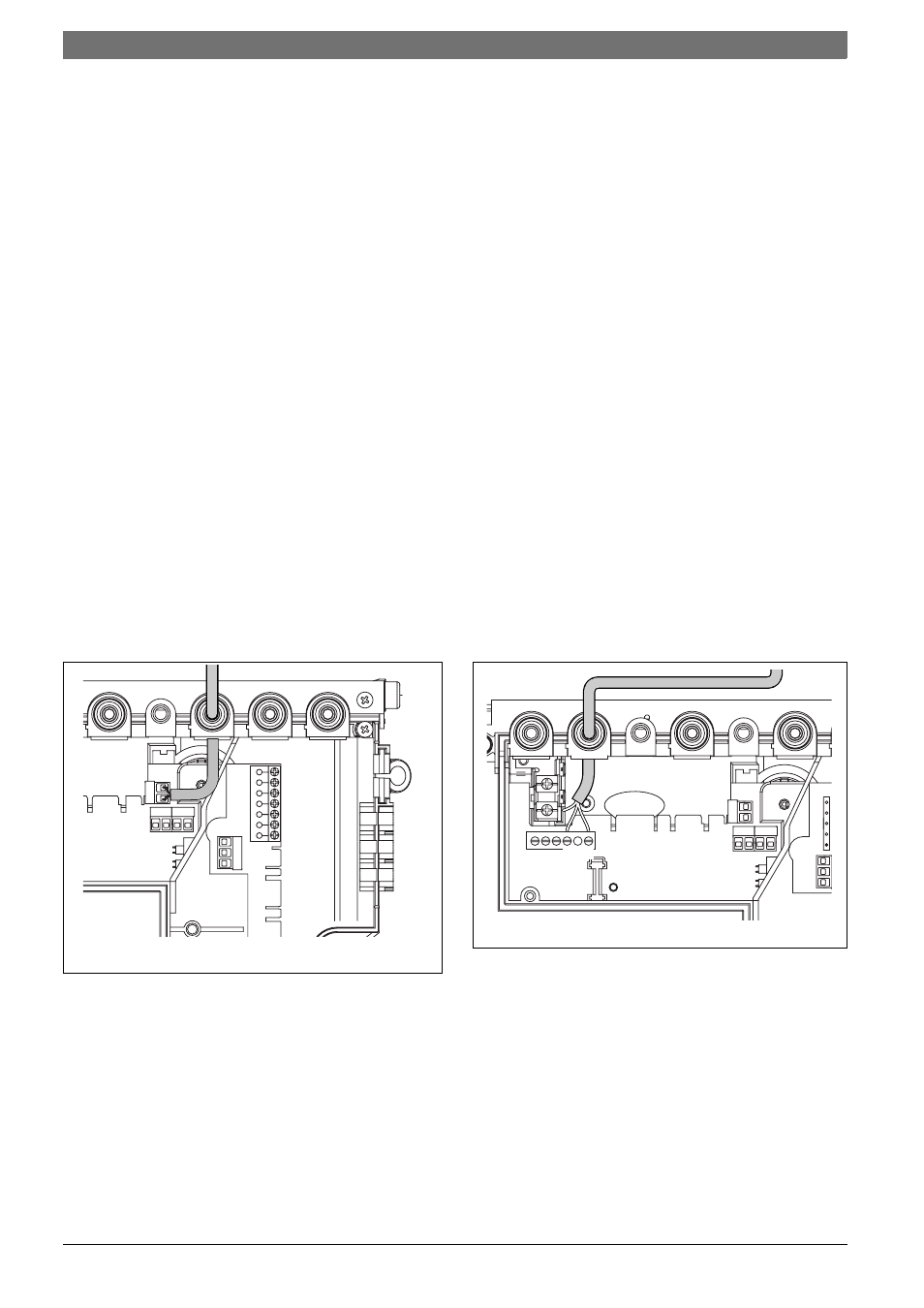

Рис 22 Подключение циркуляционного насоса
6.2.8
Замена кабеля сетевого питания
• Для защиты от водяных брызг (IP) всегда проводить
кабель через кабельный ввод с отверстием,
соответствующим диаметру кабеля.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
– Клеммная колодка ST10, клемма L (красная или
коричневая жила)
– Клеммная колодка ST10, клемма N (голубая жила)
– Соединение с заземляющей шиной (зеленая или
желто-зеленая жила)
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.
Рис 23 Клеммная колодка для подачи питания ST10
ST25
6 720 613 085-48.1O
ST10
6 720 612 229-17.1O
N
L
