48 | Проверка/техобслуживание
ru
6 720 613 217 (2007/10)

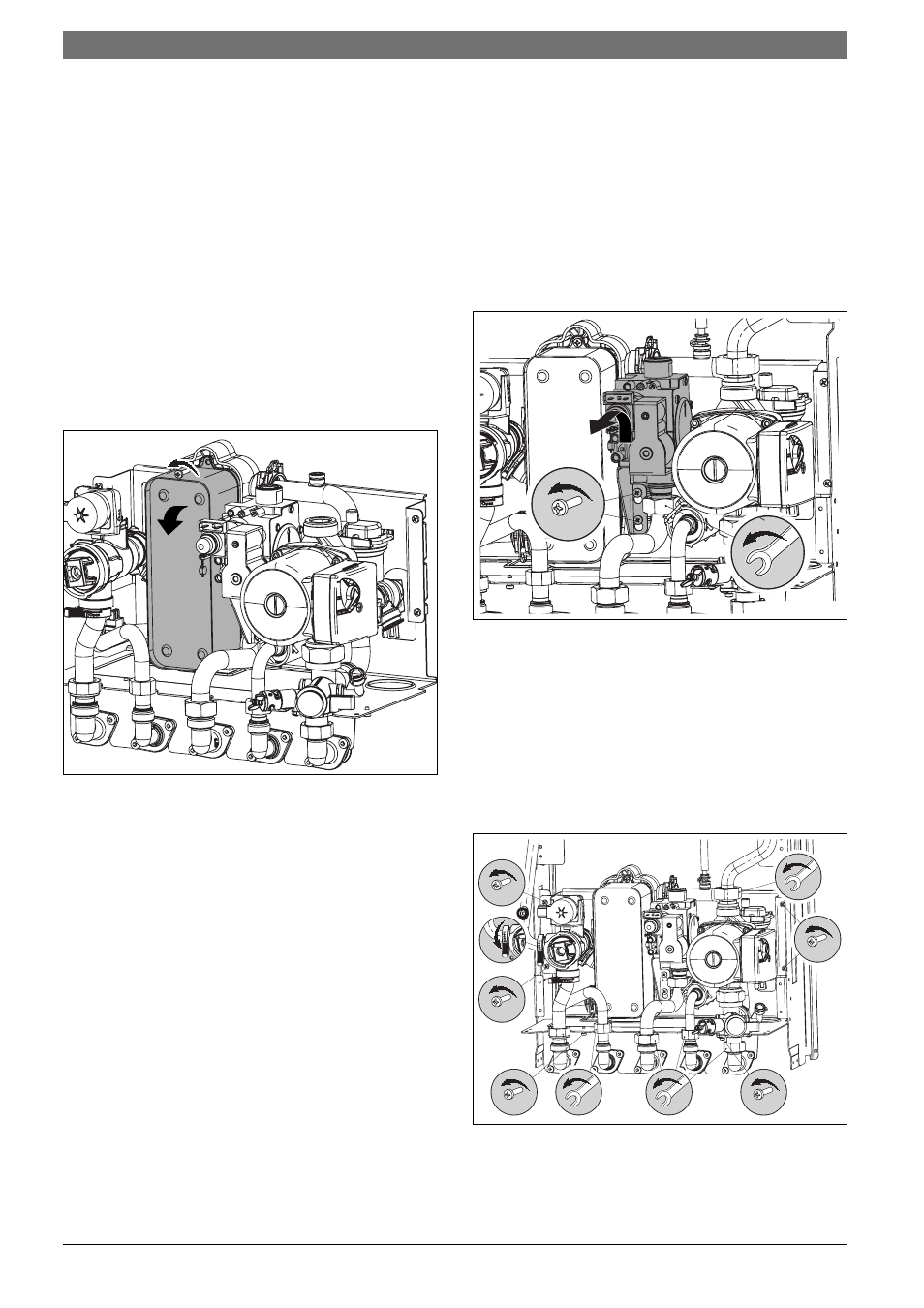

12.3.4 Пластинчатый теплообменник (ZWC)
При недостаточной мощности подачи горячей воды:
B Проверить фильтр в трубе холодной воды на
предмет загрязнённости (
Æ страница 47).
B Демонтировать пластинчатый теплообменник и
заменить его,
-ИЛИ-
B Удалить накипь при помощи средства для удаления
накипи (1.4401).
Демонтаж пластинчатого теплообменника:
B Вынуть верхний винт из пластинчатого
теплообменника и вынуть сам теплообменник
B Вставить новый пластинчатый теплообменник с
новыми прокладками и закрепить винтом.
Рис 54
12.3.5 Газовая арматура
B Демонтаж горелки/соединительной трубки
(
Æ раздел 12.3.1).
B Разъединить электрические штекерные
соединения.
B Открутить трубу подачи газа.
B Открутить два винта, газовую арматуру протолкнуть
железным крепёжным листом наверх и снять с
винтов.
Рис 55
12.3.6 Гидравлический модуль
B Раскрутить/вынуть соединения труб (1.).
B Соединение труб открутить сверху от насоса (2.).
B Быстродействующий затвор открутить от
трёхходового клапана (3.).
B Открутить шесть винтов и вынуть весь газоводяной
блок(4.).
Рис 56
6 720 612 232-24.1O
2.
1.
1.
2.
6 720 612 232-27.1O
3.
1.
1.
2.
3.
4.
4.
4.
4.
4.
6 720 612 232-25.1O
