18 | Установка прибора
ru
6 720 613 217 (2007/10)

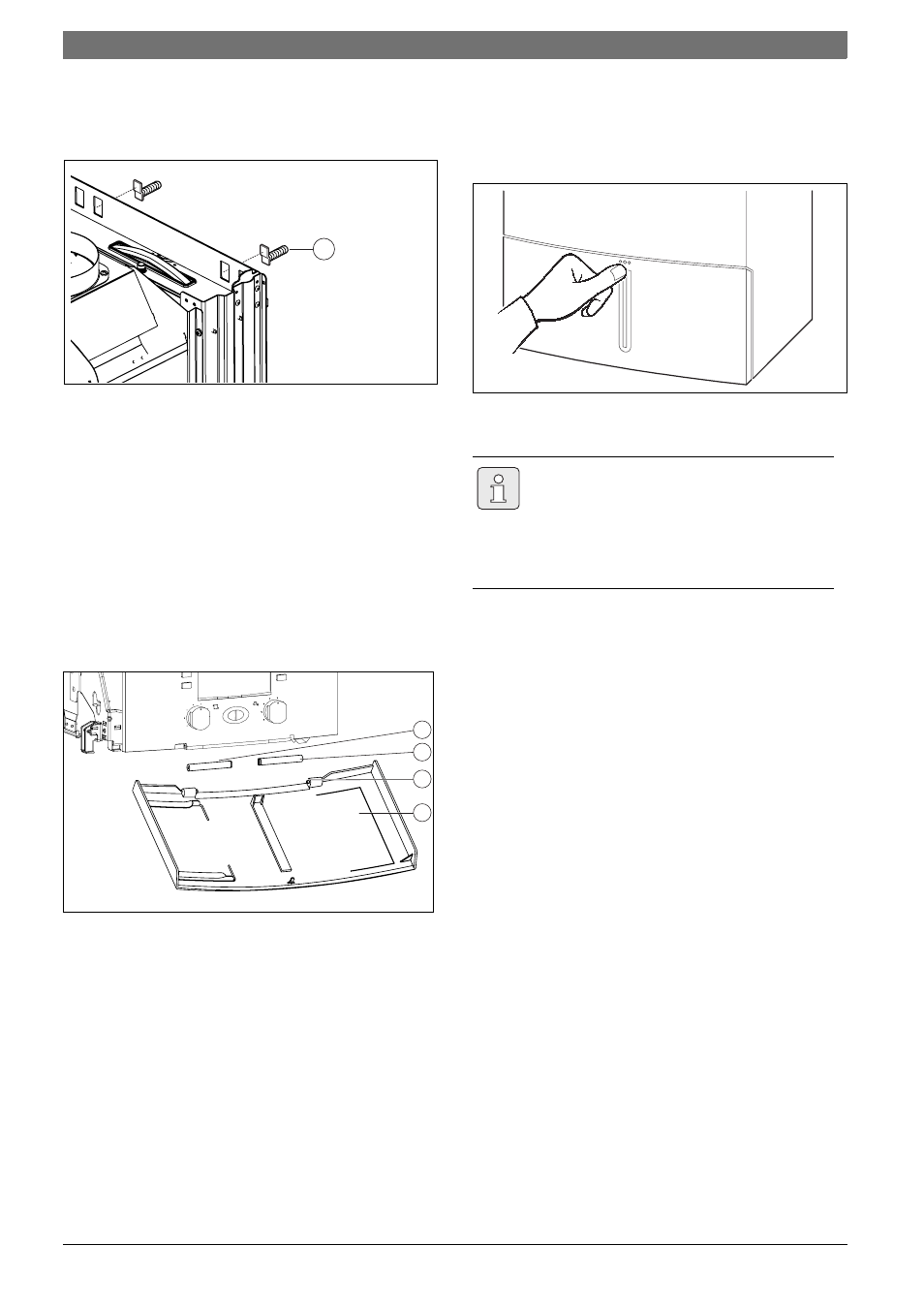

Крепление прибора
B Повесить прибор на два крюка (1) на стену.
Рис 9
Подвешивание прибора
1
крюки
Монтаж крышки
B Резиновые прокладки ((1) и (2), из комплекта
поставки) положить под устройство управления. Не
закреплять резиновую прокладку (2).
B Штифт (3) на правой крышке ввести в резиновую
прокладку (2).
B Открыть крышку (4) и обе прокладки расположить
точно под устройством управления.
B Закрыть крышку.
Крышка фиксируется.
Рис 10 Монтаж крышки
1, 2
Резиновая прокладка
3
Штифт на крышке
4
Крышка
B Для открывания крышки: Нажать на крышку сверху
по центру и отпустить.
Крышка открывается.
Рис 11
Система отвода продуктов сгорания
B Определить поперечное сечение дымовой трубы
согласно DIN 4705, при необходимости закрыть
дымоход и дымовую трубу обшивкой или
изоляционными средствами.
6 720 613 085-08.1O
6 720 613 303-09.1O
1
2
3
4
Чтобы предотвратить коррозию,
использовать только алюминиевые
принадлежности для отвода дымовых
газов. Обеспечить уплотнение при
прокладке принадлежностей для отвода
дымовых газов.
