Страница 7: Коммутация
Шаг 0. Подготовка к работе
Комплект поставки:
• Руководство пользователя
• Демо-CD
• Сетевой шнур
Перед началом работы с D1600 необходимо установить внут-
ренний хард-диск HDD-20G или другой, рекомендованный ком-
панией Korg. Без этого функционирование D1600 невозможно.

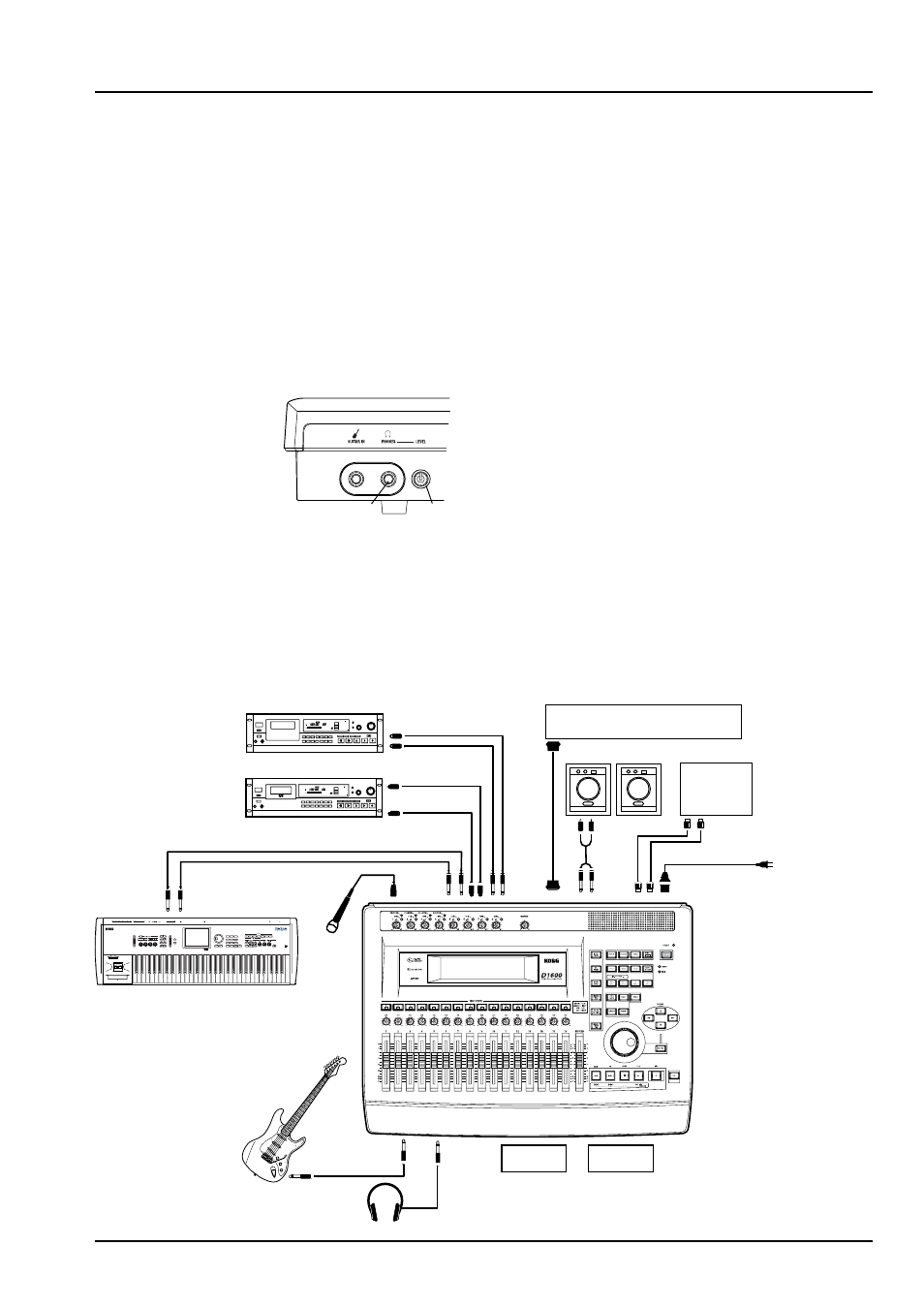

Шаг 1. Коммутация и питание
1. Коммутация
В процессе коммутации обязательно отключайте питание всех
устройств, в противном случае, это может привести к выходу из
строя громкоговорителей и другим неисправностям.
1) Подключите прилагаемый сетевой шнур одним концом к
разъему [AC] íà D1600, а другим - к розетке.
2) Подключите систему внешнего мониторинга к разъемам
[MONITOR OUT L/R]. При ис-
пользовании головных теле-
фонов, подключите их к разъ-
ему [PHONES]. Уровень гром-
кости в них устанавливается
регулятором [PHONES LEVEL].
Источник аудиосигнала, про-
ходящего на разъемы [MONI-
TOR OUT L/R] и разъем [PHONE] устанавливается нажатием
[SOLO/MONITOR] для перехода на страницу меню “Monitor”.
При записи с аналоговых источников
• Гитары, бас-гитары к разъему [GUITAR IN].
• Микрофон (XLR) к разъемам [INPUT 1] - [INPUT 4].
• Синтезаторы и т. д. к разъемам [INPUT 1] - [INPUT 8].
Гитары или бас-гитары, использующие гитарные предусилите-
ли, подключаются к разъемам [NPUT 1] - [INPUT 8].
При работе со стереосигналами выбирайте парные входы (1-2,
3-4).
При записи с микрофона, во избежание дополнительных шумов
соблюдайте максимальную дистанцию между ним и D1600.
При записи с цифровых источников
Оптический цифровой выход (S/P DIF) источника сигнала, типа
CD èëè MD подключите к разъему [S/P DIF] íà D1600 с помо-
щью оптического цифрового кабеля.
4) Произведите остальные коммутации.
Коммутация для сведения
Подключите устройство записи микса (DAT, MD, кассетный
магнитофон и т. д.) к выходам D1600.
• Оптический цифровой вход (S/P DIF) цифрового устройства
записи (DAT èëè MD) к разъему [S/P DIF OUT] íà D1600.
• Входы AUX IN аналогового устройства записи (кассетный маг-
нитофон) к разъемам [MASTER OUT L/R] íà D1600.
Коммутация при использовании внешних эффект-
процессоров
Если Вы обрабатываете сигнал с выхода [AUX OUT] внешними
эффект-процессорами, для приема сигналов возврата с них
используйте разъемы [INPUT 1] - [INPUT 8].
В данном случае, Вы можете выбирать или каналы микшера в
качестве обычных входов, или подавать приходящие сигналы
непосредственно в мастер-шину.
Коммутация ножного переключателя
Подключите педальный переключатель, типа PS-1 к разъему
[FOOT SW].
Коммутация ножной педали экспрессии
Подключите педаль экспрессии (EXP-2, XVP-10) к разъему
[EXPRESSION PEDAL].
Не подключайте педаль громкости, поскольку она функциони-
рует некорректно.
Коммутация при управлении эффектами или пере-
ключении сцен от внешнего MIDI-устройства
Подключите разъем MIDI OUT внешнего MIDI-устройства к
разъему [MIDI IN] íà D1600 с помощью MIDI-кабеля.
Korg D1600. Руководство пользователя
7
Основы работы
PHONES
S/P DIF IN
DIGITAL IN
INPUT L/R
DIGITAL OUT
S/P DIF OUT
OUTPUT
GUITAR IN
INPUT
1–4
INPUT
1–8
MIDI
IN/OUT
MIDI
OUT/IN
MONITOR
OUT L/R
MASTER
OUT L/R
SCSI
SCSI
HDD-20G
MIDI
CDRW-2
Синтезатор
Гитара
Микрофон
Система звукоусиления
Наушники
Мастер-магнитофон (цифровой)
Мастер-магнитофон ( аналоговый)
Внешний накопитель
секвенсер
К розетке
Разъем ACV
[PHONES LEVEL]
[PHONES]
