Лицевая панель – Инструкция по эксплуатации KORG D1600
Страница 4
14. Кнопка [INSERT EFFECT]
Данная кнопка используется для выбора позиции разрыв-эф-
фекта, типа эффекта, а также для выбора и редакции програм-
мы эффектов.
Данные установки могут записываться в сцену.
15. Кнопка [MASTER EFFECT/AUX]
Данная кнопка используется для выбора и редакции программ
эффектов для мастер-эффектов 1 и 2, а также для установки
уровней посылов с каждого канала на мастер-эффект. К тому
же, она используется для установки общего уровня сигналов,
направляемых на внешний эффект-процессор и для выбора и
редакции программы эффектов мастер-эффекта.
Данные установки могут записываться в сцену. Установки по-
сылов могут производиться попарно.
16. Кнопка [SOLO/MONITOR]
Данная кнопка используется для солирования отдельных кана-
лов, посылов или возвратов, а также для выбора аудиоисточни-
ка для мониторинга. Когда кнопка включена, светодиод мигает.
17. Кнопка [METER/TRACK VIEW]
Данная кнопка используется для отображения данных громкос-
ти (измерителей уровня) в процессе записи и воспроизведе-
ния, а также событий аудиоданных в каждой дорожке.
18. Кнопка [SYSTEM]
Данная кнопка используется для установок ножной переключа-
тель и MIDI, операций с дисковыми данными, а также архиви-
рования и восстановления данных.
19. Кнопка [RECORD]
Данная кнопка служит для установок рекордера, типа выбора
источника записи, способа записи суммы дорожек и т. д.
20. Кнопка [TRACK]
Данная кнопка предназначена для выбора виртуальных доро-
жек в каждой дорожке, импорта/экспорта WAV-файлов или
проведения операций редакции, типа копирования и удаления.
21. Кнопка [SONG/CD]
Нажатие на данную кнопку создает новый сонг, переименовы-
вает/выбирает сонг, дает доступ к операциям редакции сонга,
типа копирования и перемещения, осуществляет программное
воспроизведение сонгов или записывает аудио CD.
22. Кнопка [STORE]
Устанавливает точки локации, метки или сцены.
23. Кнопка [MARK]
Данная кнопка используется для записи времени локатора в
сонге и моментального перехода в сохраненную позицию, а
также для редакции меток.
24. Кнопка [SCENE]
Данная кнопка используется для сохранения установок фейде-
ров [CHANNEL], регуляторов [PAN], EQ и посылов на эффекты в
необходимой позиции сонга в качестве сцены. Когда кнопка
включена, записанные сцены будут автоматически переклю-
чаться при воспроизведении сонга. Данная кнопка также ис-
пользуется для редакции сцен. Когда функция Scene включена,
данная кнопка начнет светиться.
25. Кнопка [TEMPO/RHYTHM]
Данная кнопка используется для установки темпа сонга, создания
карты темпов и включения/отключения функции метронома. Когда
функция Rhythm включена, данная кнопка начнет светиться.
26. Кнопки [IN/LOC1], [OUT/LOC2], [TO/LOC3],
[END/LOC4]
Данные кнопки используются для записи времени локатора в
сонге и моментального перехода в сохраненную позицию. Вре-
менные позиции используются при операциях врезки и для оп-
ределения диапазона дорожки для операций редакции. При
удержании кнопки [IN/LOC1] и нажатии кнопки [OUT/LOC2], Вы
можете прослушать аудиоматериал, находящийся между точка-
ми IN è OUT.
27. Кнопка [AUTO PUNCH]
Данная кнопка используется включения/отключения функции ав-
товрезки, для установки времени пре/пост-прокрутки и для оп-
ределения положения точек начала/окончания. Когда функция
Auto Punch-in/out включена, данная кнопка начнет светиться.
28. Кнопка [LOOP]
Данная кнопка используется для включения/отключения функ-
ции Loop при воспроизведении или записи, а также для уста-
новки позиций старта и окончания. Данная кнопка начнет све-
титься, когда функция Loop включена.
29. Кнопка [UNDO]
Данная кнопка выполняет функцию Undo, отменяющую послед-
нее произведенное действие, и функцию Redo, обратную Undo.
В памяти устройства содержится 99 уровней отмены. Когда
функция Undo доступна, данная кнопка начнет светиться.
30. Кнопка [TRIGGER]
Данная кнопка служит для включения/отключения функции
Trigger Recording, автоматически включающей запись при воз-
никновении сигнала на аудиовходе. Данная кнопка также ис-
пользуется для установки порогового уровня и времени пре-
триггера. Данная кнопка начнет светиться, когда функция функ-
ция Trigger Recording включена.
31. Кнопка [SCRUB]
Данная кнопка включает/отключает функции Scrub, Play
To/From è Slow Play. Данные функции используются при работе
с соответствующими органами управления. Данная кнопка нач-
нет светиться, когда функция Scrub включена.
32. Кнопка [ENTER]
Данная кнопка используется для подтверждения выбора пара-
метра или его включения/отключения.
33. Регуляторы [TRIM]: -60..-10...+4 dBu
Данные регуляторы устанавливают входной уровень, определя-
ющийся метками. Цвет свечения светодиодов определяет сле-
дующие ситуации:
Зеленый: наличие сигнала;
Оранжевый: номинальный уровень;
Красный: перегрузка.
Устанавливайте данные регуляторы таким образом, чтобы пре-
дотвратить красное свечение светодиодов.
Хотя входной уровень будет зависеть от оборудования и раз-
личных внешних условий, имеется несколько основных правил
установки данных регуляторов.
-40 - -60 dBu: микрофонный вход;
-30 dBu: гитара, бас-гитара;
-10 dBu: бытовое аудиооборудование, типа CD-плейера;
+4 dBu: синтезаторы и студийное оборудование.
Если регулятор [TRIM] для отключенного входа сильно открыт,
может быть слышен фон или шум.
34. Регулятор [MONITOR OUT LEVEL]
Данный регулятор управляет уровнем сигнала на разъемах
[MONITOR OUT L/R].

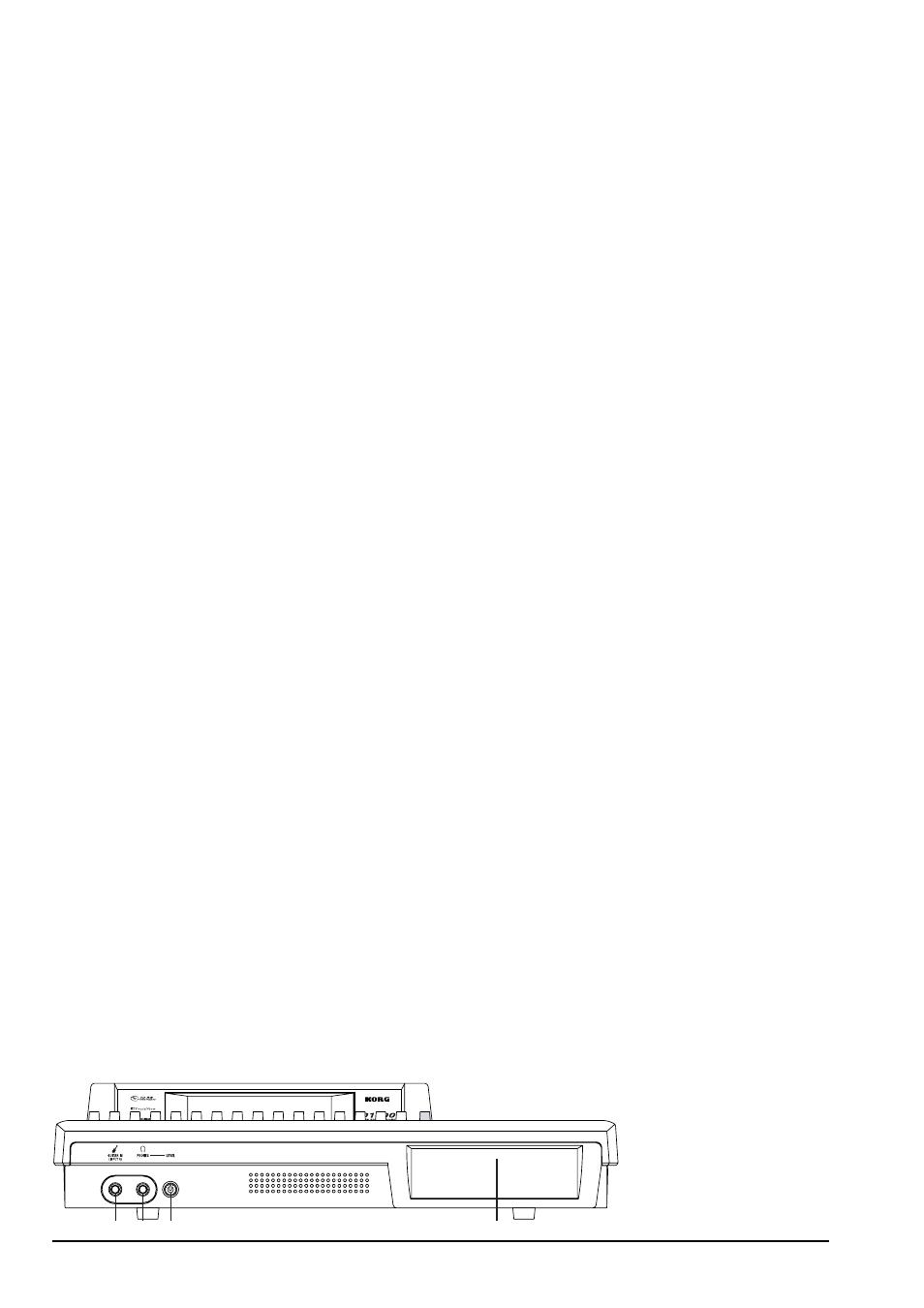

Лицевая панель
1. Разъем [GUITAR IN]
Несимметричный 1/4” входной разъем с сопротивлением 1
мОм служит для подключения гитары и бас-гитары.
2. Разъем [PHONES]
Данный 1/4” стерео разъем служит для подключения головных
телефонов. Сигнал на нем аналогичен сигналу на выходах
[MONITOR OUT L/R].
3. Регулятор [PHONES
LEVEL]: 0...10
Данный регулятор устанавлива-
ет уровень громкости в головных
телефонах.
4
Korg D1600. Руководство пользователя
2
1
3
4
