Верхняя панель
1. Дисплей
Дисплей D1600 имеет систему TouchView с сенсорным экра-
ном, чувствительным к касанию. Нажатием на объекты, отобра-
жаемые на экране дисплея, возможно переключение страниц,
установка значений параметров, перемещение курсора, изме-
нение установок, и т. д.
В процессе записи/воспроизведения, данный дисплей отобра-
жает данные уровней (измерители уровня), времени (локатор)
и различные параметры.
2. Кнопки [TRACK STATUS]
Данные кнопки используются для выбора статуса воспроизве-
дения/записи каждой дорожки или для мьютирования их. При
каждом нажатии на кнопку, статус дорожки будет переключать-
ся (светодиод светится каким-либо цветом или не горит).
Зеленый: Воспроизведение
Оранжевый: Вход
Красный: Запись
Не горит: Мьют
При записи с аналогового/цифрового входа Вы можете вы-
брать до 8 дорожек для записи.
Данные установки могут производиться попарно.
3. Регуляторы [PAN] (Каналы 1...16)
Данные регуляторы устанавливают панораму для каналов 1-16.
Данные установки могут производиться попарно и записывать-
ся в сцену.
4. Канальные фейдеры (Каналы 1...16)
Данные фейдеры устанавливают уровень записи/воспроизве-
дения каждого канала.
Данные установки могут производиться попарно и записывать-
ся в сцену.
5. Фейдер [MASTER]
Данный фейдер устанавливает общий уровень всех каналов.
При суммировании дорожек, он устанавливает уровень записи
результирующих дорожек.
6
. Кнопки транспорта [REC], [RHSL], [PLAY],
[STOP], [REW], [FF]
Данные кнопки управляют рекордером.
7. Колесо [VALUE]
Данное колесо используется для смены различных значений и
смены текущей позиции локатора. Когда функция Scrub вклю-
чена, вращение колеса включает воспроизведение дорожки с
соответствующей скоростью.
8. Кнопки курсора
Данные кнопки перемещают курсор.
9. Кнопка [POWER]
Данная кнопка включает/отключает питание устройства. Когда
D1600 находится в режиме ожидания, нажатие кнопки [POWER]
включает питание. При работе D1600, нажатие и удержание
кнопки [POWER] переводит D1600 в режим ожидания.
10. Индикатор обращения к жесткому или CD-диску
Данный индикатор загорается при обращению к встроенным
хард-диску или приводу CD-R/RW при записи, воспроизведе-
нии или редакции.
Не перемещайте и не подвергайте D1600 вибрациям при горя-
щем данном индикаторе.
11. MIDI-индикатор
Данный индикатор начнет светиться при приеме MIDI-данных с
разъема MIDI IN.
12. Кнопка
[INPUT/TUNER]
Данная кнопка исполь-
зуется для выбора ка-
налов микшера, на ко-
торый направляется
аудиосигнал с каждого
входа, для выбора эк-
валайзера (при запи-
си) аналоговых входов,
а также для доступа к
тюнеру.
13. Кнопка
[EQ/PHASE]
Данная кнопка исполь-
зуется для выбора эквалайзера (на дорожку воспроизведения)
и фазы каждого канала.
Данные установки могут производиться попарно и записывать-
ся в сцену.
Korg D1600. Руководство пользователя
3

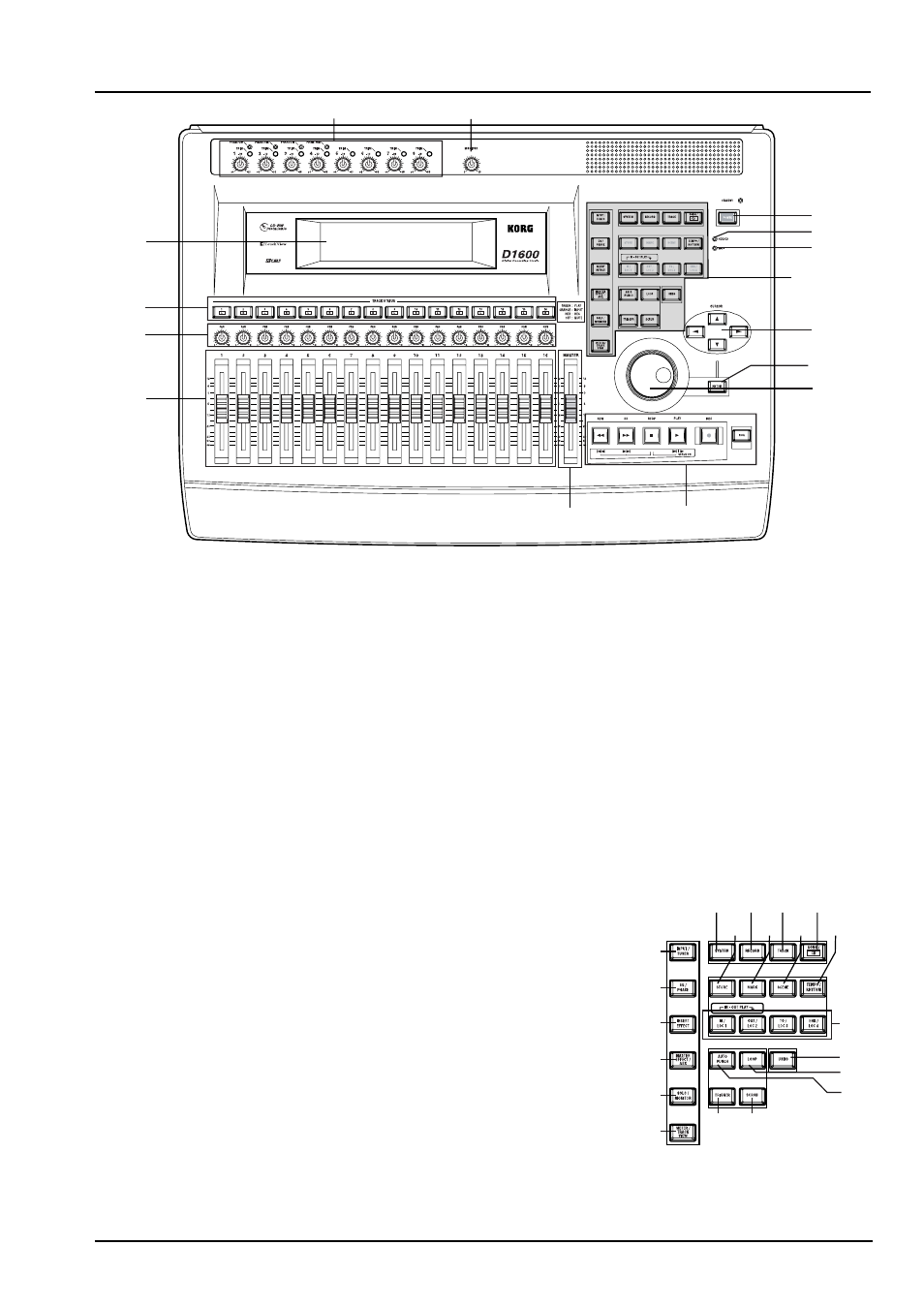

Общий вид устройства D1600
1
33
34
2
3
4
5
8
32
7
6
9
12 ~ 31
10
11
12
13
14
15
16
17
18
22
26
29
28
27
30 31
19
23
20
24
21
25
