Каналы, установленные в пару, будут управляться регулятора-
ми и фейдерами нечетного канала. Регуляторы или фейдеры
четного канала отключаются.
4a. Select ChannelPair [1 2...15 16]
Нажмите сенсор “1 2” - “7 8” для устанавливаемых в пару кана-
лов. В режиме “On” отображается символ “сердечка”.
4b. Select Function
[Eq, Send, Aux, Pan]
Выбор функций для устанавливаемых в пару каналов. Для
функций “EQ” - “Pan”, нажмите соответствующий сенсор (сен-
сор будет светиться). Установки будут приняты, когда Вы на-
жмете сенсор “OK”.
Когда пара включена, она всегда распространяется на фейде-
ры и статус дорожек.
P2 Ch9 16: Выбор входов для каналов
микшера 9 16
Ñì. “P1 Ch1-8: Выбор входов для каналов микшера 1-8”.

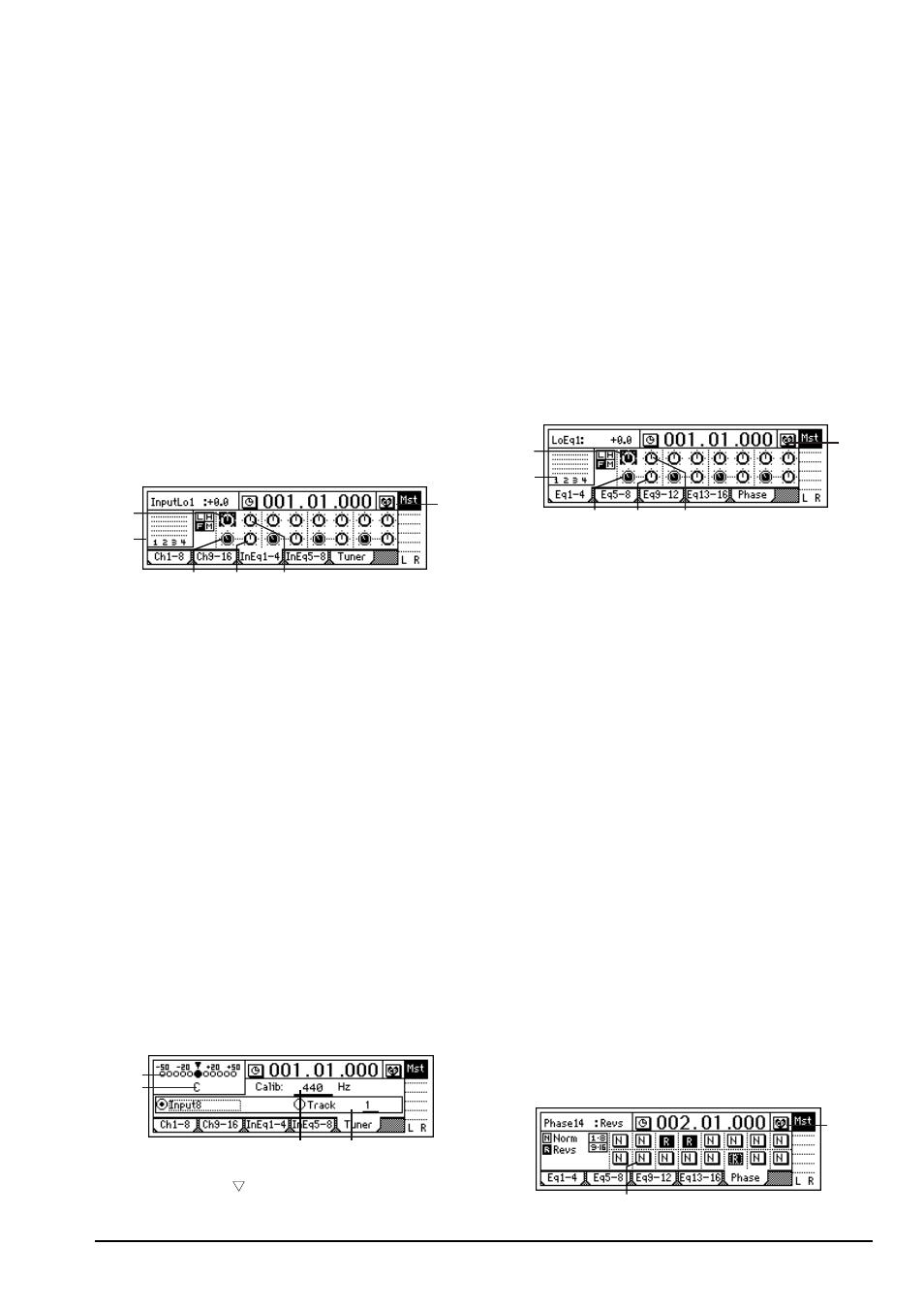

P3 lnEq1 4: Установки EQ для входов 1 4
Вы можете назначить EQ (эквалайзер) на аналоговые входы
[INPUT 1] - [INPUT 4]. Данные установки осуществляются при
эквализации записываемого сигнала. Эквалайзер имеет 3 по-
лосы. Регулировки High EQ (высокочастотная) и Low EQ (низко-
частотная) имеют полочный тип, а Mid EQ (среднечастотная)
является колоколом с регулируемой частотой среза.
Данный эквалайзер не может использоваться для цифрового
входа (S/P DIF IN) или метронома.
1. InputLevelMeter [1,2,3,4/CLP,-6, -12, -18, -40 дБ]
Отображает входной уровень каждого аналогового входа. Гори-
зонтальная ось отображает канал, вертикальная - уровень. Не
выбранные в меню “Ch1...8” выходы не отображаются.
2. InputHigh
[(Fc=10 кГц) -15.0...+15.0 (дБ)]
Установка усиления High EQ в пределах ±15 дБ на частоте 10 кГц.
3. lnMidFc
[100 Ãö...20.0 k(Гц)]
Установка частоты среза для Mid EQ в пределах 100 Гц - 20 кГц.
4. InputMid
[-15.0...+15.0 (дБ)]
Установка усиления Mid EQ в пределах ±15 дБ на частоте среза
“InMidFc”.
5. InputLow
[(Fc=100 Гц) -15.0...+15.0 (дБ)]
Установка усиления Low EQ в пределах ±15 дБ на частоте 100 Гц.
6. Pair
Включает парное управление для соседних каналов микшера.
P4 lnEq5 8: Установки EQ для входов 5 8
Устанавливает эквализацию для аналоговых входов [INPUT 5] -
[INPUT 8/GUITAR IN]. Ñì. “P3 lnEq1-4: Установки EQ для входов 1-4”.
P5 Tuner: Тюнер
Вы можете использовать встроенный тюнер для настройки ин-
струмента, подключенного к разъему [INPUT 8/GUITAR IN]. Вы
можете также определять высоту тона дорожки.
При отображении данной страницы запись невозможна. В про-
цессе записи или воспроизведения обращение к данной стра-
нице невозможно. При отображении данной страницы эффек-
ты отключаются.
1. Шкала расстройки
(-50...+50)
Центральный символ “
” при точной настройке изменяется на
“
▼”. Расстройка отображается в центах (100 центов = 1 полуто-
ну, 1200 центов = 1 октаве)
2. Нотный дисплей
(C...B)
Отображает название ближайшей ноты. При одновременном
воспроизведении двух или более нот определение высоты не-
возможно.
3. Calib [435...440...445 Hz]
Выбор опорной частоты настройки. Обычно, данное значение
равно “440”.
4. SelectSource
[Input8, Track No1...16]
Input8: Используется при настройке инструмента, типа гитары,
или при использовании встроенного микрофона.
Track No 1...16: Выбор дорожки для измерения высоты. Пере-
меститесь в необходимую временную позицию, затем выбери-
те дорожку на данной странице и воспроизводите ее для полу-
чения результатов измерений.
Эквалайзер/Фаза
P1 Eq 1 4: Установки EQ для каналов мик
шера 1 4
Используются во время воспроизведения. Эквалайзер имеет 3
полосы. Регулировки High EQ (высокочастотная) и Low EQ (низ-
кочастотная) имеют полочный тип, а Mid EQ (среднечастотная)
является колоколом с регулируемой частотой среза.
1. TrackLevelMeter [1,2,3,4/CLP, -6, -12, -18, -40 дБ]
Отображает входной уровень каждой дорожки. Горизонтальная
ось отображает канал, вертикальная - уровень.
2. HighEq
[(Fc=10 кГц) -15.0...+15.0 (дБ)]
Установка усиления High EQ в пределах ±15 дБ на частоте 10 кГц.
3. MidFc
[100 Ãö...20.0 k(Гц)]
Установка частоты среза для Mid EQ в пределах 100 Гц - 20 кГц.
4. MidEq
[-15.0...+15.0 (дБ)]
Установка усиления Mid EQ в пределах ±15 дБ на частоте среза
“MidFc”.
5. LowEq
[(Fc=100 Гц) -15.0...+15.0 (дБ)]
Установка усиления Low EQ в пределах ±15 дБ на частоте 100 Гц.
6. Pair
Включает парное управление для соседних каналов микшера.
P2 Eq5 8: Установки EQ для каналов мик
шера 5 8
Устанавливает эквализацию для дорожек воспроизведения 5-8.
См. “P1 Eq1-4: Установки EQ для каналов микшера 1-4”.
P3 Eq9 1: Установки EQ для каналов мик
шера 9 12
Устанавливает эквализацию для дорожек воспроизведения 9-
12. См. “P1 Eq1-4: Установки EQ для каналов микшера 1-4”.
P4 Eq13 16: Установки EQ для каналов
микшера 13 16
Устанавливает эквализацию для дорожек воспроизведения 13-
16. См. “P1 Eq1-4: Установки EQ для каналов микшера 1-4”.
P5 Phase: Установки фазы для каналов
микшера
Возможна инверсия фазы каждого канала. Данные установки
применимы в дорожкам воспроизведения и полезны в случае
неправильной распайки входного шнура.
