Страница 57: Фейдеры
MasterLR: Выходом мониторинга будет мастер-шина LR.
Обычно, это основной выбор.
Cue: Для мониторинга будут поданы каналы с определенными
установками. Выбирайте это для установки независимых уров-
ня и панорамы мониторинга в процессе записи, не влияющих
на уровни записи.
Rhythm: Для мониторинга будет подан звук встроенного ме-
тронома. В процессе “живого” исполнения Вы можете исполь-
зовать это для подачи звука дорожек через разъемы [MASTER
OUT L/R], и использовать головные телефоны для прослушива-
ния только ритма. Обычно данная установка отключена.
(Solo): Если соло на странице меню “Solo” включено (“On”) хотя
бы для одного источника, данный режим установится автомати-
чески, и “MasterLR” è “Cue” будут недоступны. Для их выбора,
Вы должны сперва отключить соло (“Off”) на странице меню
“Solo”.
2. Level
Регулировка уровня и панорамы каждого канала микшера, ког-
да “Cue” установлено в “On” параметром “SelectMonitor”. На-
жмите сенсор “Level” и произведите установки на странице ус-
тановки “Cue”.
2a. Pan (Ch1-16)
[L63...CNT...R63]
Регулировка панорамы мониторинга сигналов Cue каждого канала.
2b. Cue [000...100]
Регулировка выходного уровня мониторинга сигнала Cue каж-
дого канала.
3. Autoln
[On, Off]
Для каналов микшера, [TRACK STATUS] которых установлен в
REC, Вы можете переключать мониторинг или на внешний вход
или на дорожку воспроизведения.
(On): Для каналов микшера, [TRACK STATUS] которых
установлен в REC, в процессе воспроизведения будет слышен
звук дорожек воспроизведения, а сигнал с внешнего входа бу-
дет слышен в процессе записи (и репетиции) и в режиме оста-
нова.
(Off): Обычный режим. Для каналов микшера, [TRACK
STATUS] которых установлен в “REC”, всегда слышен сигнал со
входа.

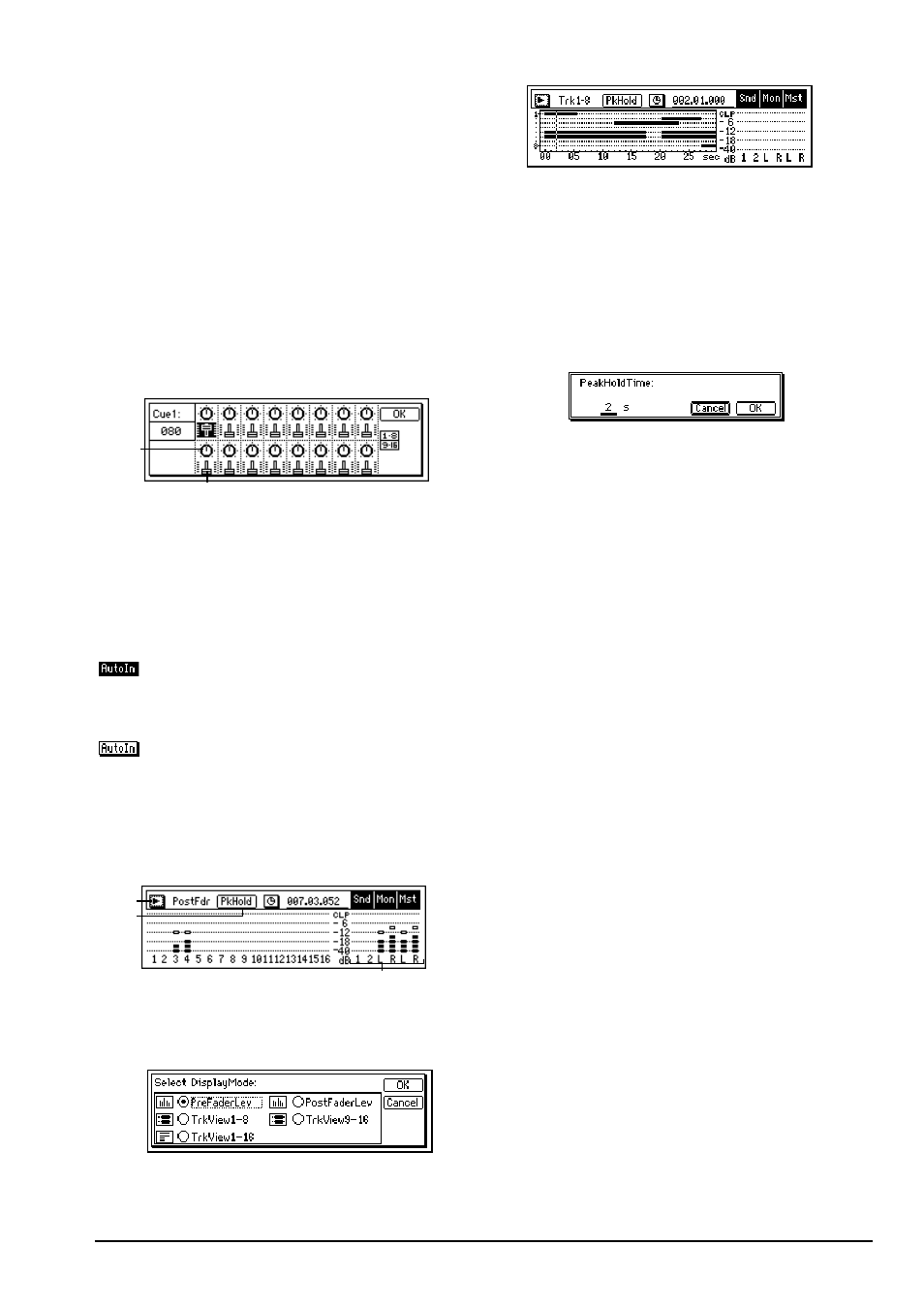

Измеритель/Дисплей дорожек
Здесь отображаются пре- и пост-фейдерные измерители уров-
ня. Вы можете также использовать дисплей дорожек для поиска
дорожек, содержащих аудиособытия. Сверху вниз, измерители
уровня индицируют CLP, -3, -6, -9, -12, -15, -18, -24 и -40 дБ.
1. Select DisplayMode [PreFaderLev, PostFaderLev,
TrkView1-8, TrkView9-16, TrkView1-16]
Выбор отображаемых сигналов. Нажмите сенсор “>“ для досту-
па в диалоговое окно выбора. Нажмите сенсор “OK” для под-
тверждения выбора или нажмите сенсор “Cancel” для отмены.
PreFaderLev: Отображает пре-фейдерный уровень каждого ка-
нала микшера.
PostFaderLev: Отображает пост-фейдерный уровень каждого
канала микшера.
TrkView1-8: Отображает дорожки 1-8. Участки с аудиоданными
отображаются жирной линией.
TrkView9-16: Отображает дорожки 9-16. Участки с аудиодан-
ными отображаются жирной линией.
TrkView1-16: Отображает дорожки 1-16. Участки с аудиодан-
ными отображаются жирной линией.
2. Snd1, 2/Mon L, R/Mst L, R
Измерители уровней для “Send 1, 2” (посылы на эффект 1, 2),
“Mon L, R” (монитор L, R), è “Mst L, R” (мастер L, R).
“MstL, R” также отображается в павой части страницы в режи-
мах [SONG], [TRACK], [RECORD], [INPUT] è [EQ/PHASE].
3. PkHold
[0...8s,
∝
∝
]
Выбор времени удержания пикового значения измерителя уровня.
Данная установка действует на измерители уровня данной
страницы. Нажмите сенсор “PkHold” для доступа в диалоговое
окно, и осуществите необходимые установки. Нажмите сенсор
“OK” для активации выбора или сенсор “Cancel” для отмены.
0...8s: 0 - 8 секунд
∝
∝
: Индикатор пикового значения будет удерживаться постоян-
но и сбросится, когда Вы нажмете сенсор “PkHold” для доступа
в диалоговое окно.
Индикаторы TRACK STATUS
Данные индикаторы отображают статус каждой дорожки. При
каждом нажатии на кнопку [TRACK STATUS], светодиод будет
изменять цвет, индицируя выбранную функцию.
PLAY (Светодиод имеет зеленый цвет): Выбранная дорожка
может воспроизводиться.
REC (Светодиод имеет красный цвет): Выбранная дорожка мо-
жет записываться.
INPUT (Светодиод имеет оранжевый цвет): На выбранную до-
рожку может подаваться внешний аудиосигнал. Данный выбор
может осуществляться только в режиме останова.
MUTE (Светодиод не светится): Выбранная дорожка будет за-
мьютирована (отключена).
Доступные здесь установки будут зависеть от состояния и ус-
тановок рекордера. При останове, выбор осуществляется в по-
рядке PLAY->INPUT->REC->MUTE->PLAY. В процессе записи
или воспроизведения, выбор будет альтернативен между
PLAY<->MUTE èëè INPUT<->MUTE.
Панорама
Для каждого канала регуляторы панорамы направляют сигнал
на мастер-шину LR. Если для каналов 1-16 установка пар от-
ключена, данные регуляторы управляют панорамой сигнала.
Данные установки могут производиться попарно и записывать-
ся в сцены.
При записи на дорожки, соответствующие каналам с регулято-
рами баланса, установите регуляторы в положение “CNT”.
Фейдеры
Устанавливают уровни сигналов.
Фейдеры [CHANNEL]
[1-16]
Устанавливают уровень сигнала каждого канала.
• Для канала, [TRACK STATUS] которого установлен в PLAY,
фейдер устанавливает уровень воспроизведения.
• Для канала, [TRACK STATUS] которого установлен в REC,
фейдер устанавливает уровень записи с внешнего входа или
ритма.
• Для канала, [TRACK STATUS] которого установлен в INPUT,
фейдер устанавливает уровень записи с внешнего входа.
Korg D1600. Руководство пользователя
57
