ОПИСАНИЕ КОТЛА
1
ОПИСАНИЕ КОТЛА

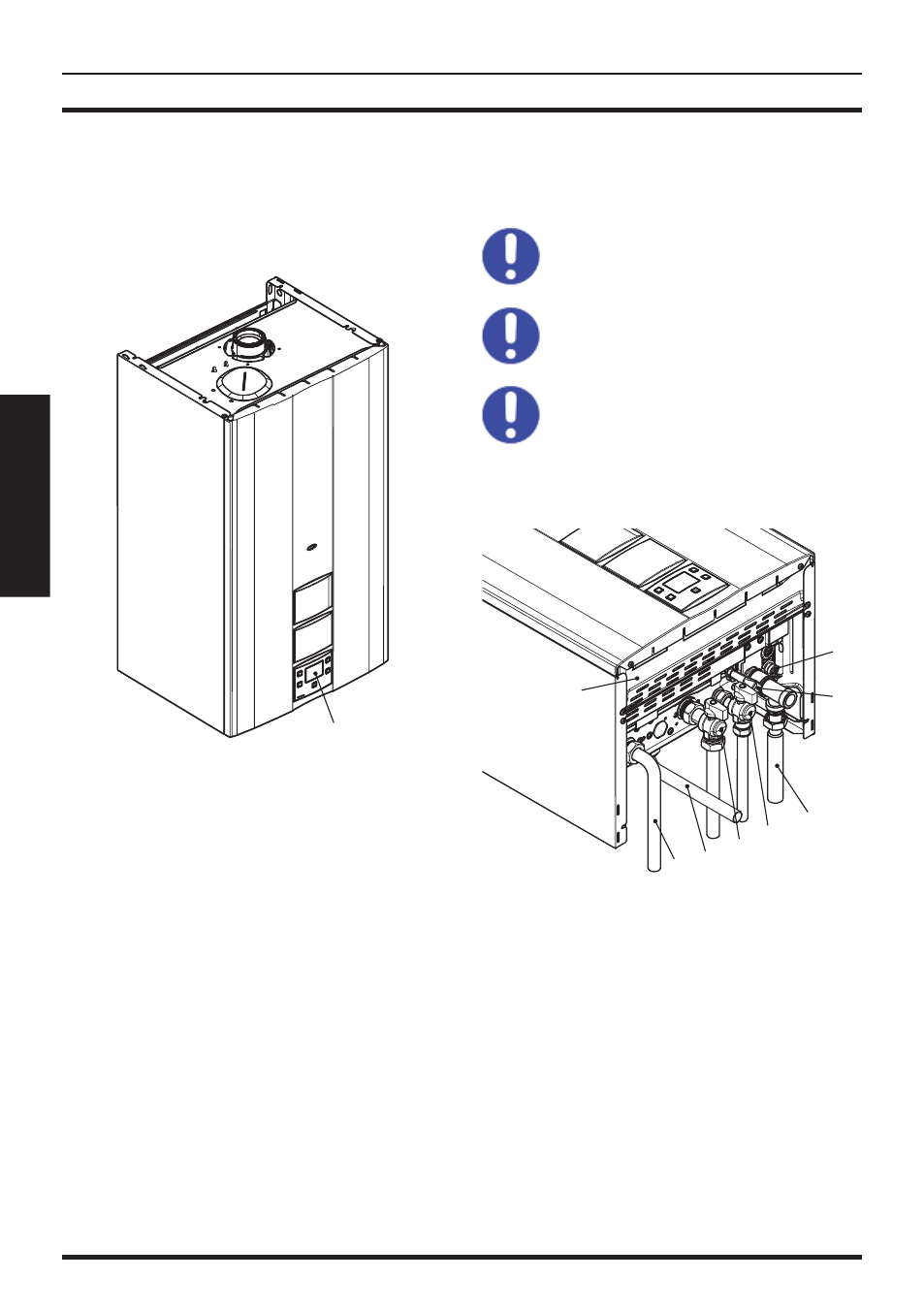

1.1 Общий вид
Модель и серийный номер котла указаны в
гарантийном обязательстве.
1.1
1
1
Панель управления
1.2 Отсечной клапан и краны
Предусмотреть установку отсеч-
ного крана на входе горячей
воды.
Предусмотреть установку отсеч-
ного газового крана.
На рисунках, приведенных в
данном руководстве, представ-
лено только одно из множества
решений при установке кранов,
труб и соединений.
1.2
2
3 4
5
6
7
8
9
2
Табличка с указанием параметров при-
меняемого газа
3
Труба нагнетания системы отопления
4
Труба выхода змеевика водонагревателя
5
Газовый кран
6
Кран на входе в системе горячего водо-
снабжения
7
Труба на возврате системы отопления и
змеевика водонагревател
8
Кран наполнения контура системы ото-
пления
9
Кран опорожнения системы отопления
