ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

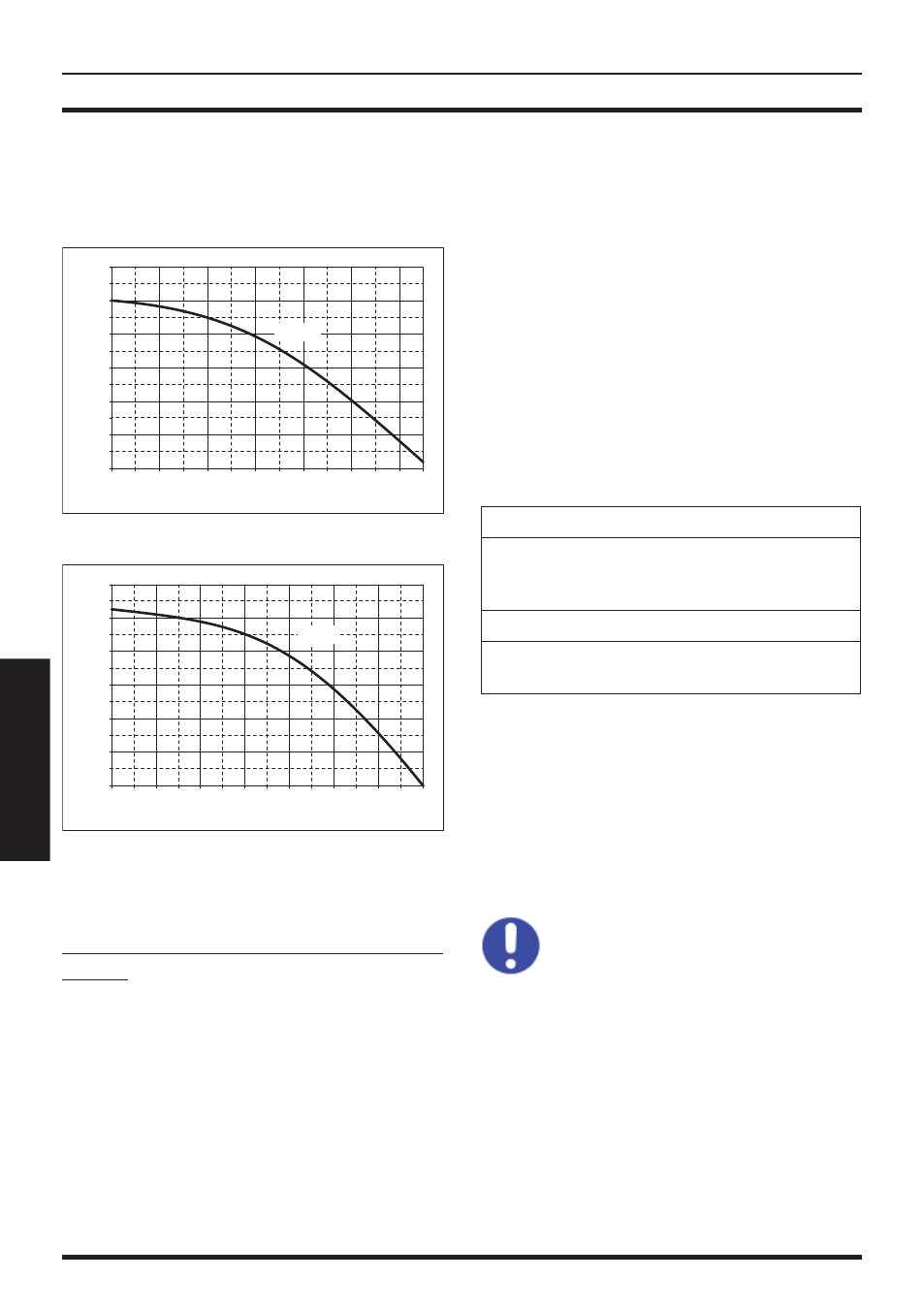

4.4 Гидравлическая характеристика
Гидравлическая характеристика представля-
ет собой зависимость давления (напора), до-
пустимого в системе отопления от расхода.
4.4
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0
200
400
600
800
1000 12001250
bar
l/h
24 kW
4.5
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0
200
400
600
800
1000 1200 1400
bar
l/h
32 kW
Потери при загрузке котла уже были вычтены.
Расход при закрытых термостатических
кранах
Котел оснащен автоматическим байпасом
(обводным контуром), который защищает
первичный теплообменник.
В случае чрезмерного уменьшения или пол-
ной блокировки циркуляции воды в систе-
ме отопления из-за закрытия термостатиче-
ских клапанов или кранов элементов конту-
ра, бай пас обеспечивает минимальную цир-
куляцию воды внутри первичного теплооб-
менника.
Бай пас откалиброван на разницу давлений
приблизительно в 0,3-0,4 бар.
4.5 Расширительный бак
Разница высоты между предохранительным
клапаном и самой высокой точкой системы
может составлять максимум 10 метров.
В случае большей разницы необходимо уве-
личить давление предварительного напол-
нения расширительного бака и системы в
холодном состоянии на 0,1 бар при каждом
увеличении на 1 метр.
4.6
Общая емкость
л
7,0
Давление
предварительного
наполнения
кПа
100
бар
1,0
Полезная емкость
л
3,5
Максимальная емкость
системы*
л
109
* При условиях:
• средней максимальной температуры си-
стемы 85°C;
• начальной температуры наполнения си-
стемы 10°C.
Для систем с емкостью, превы-
шающей максимальную емкость
системы (указанную в таблице)
необходимо предусмотреть до-
полнительный
расширитель-
ный бак.
