- 41 -
УС
ТАНОВК
А
УСТАНОВКА

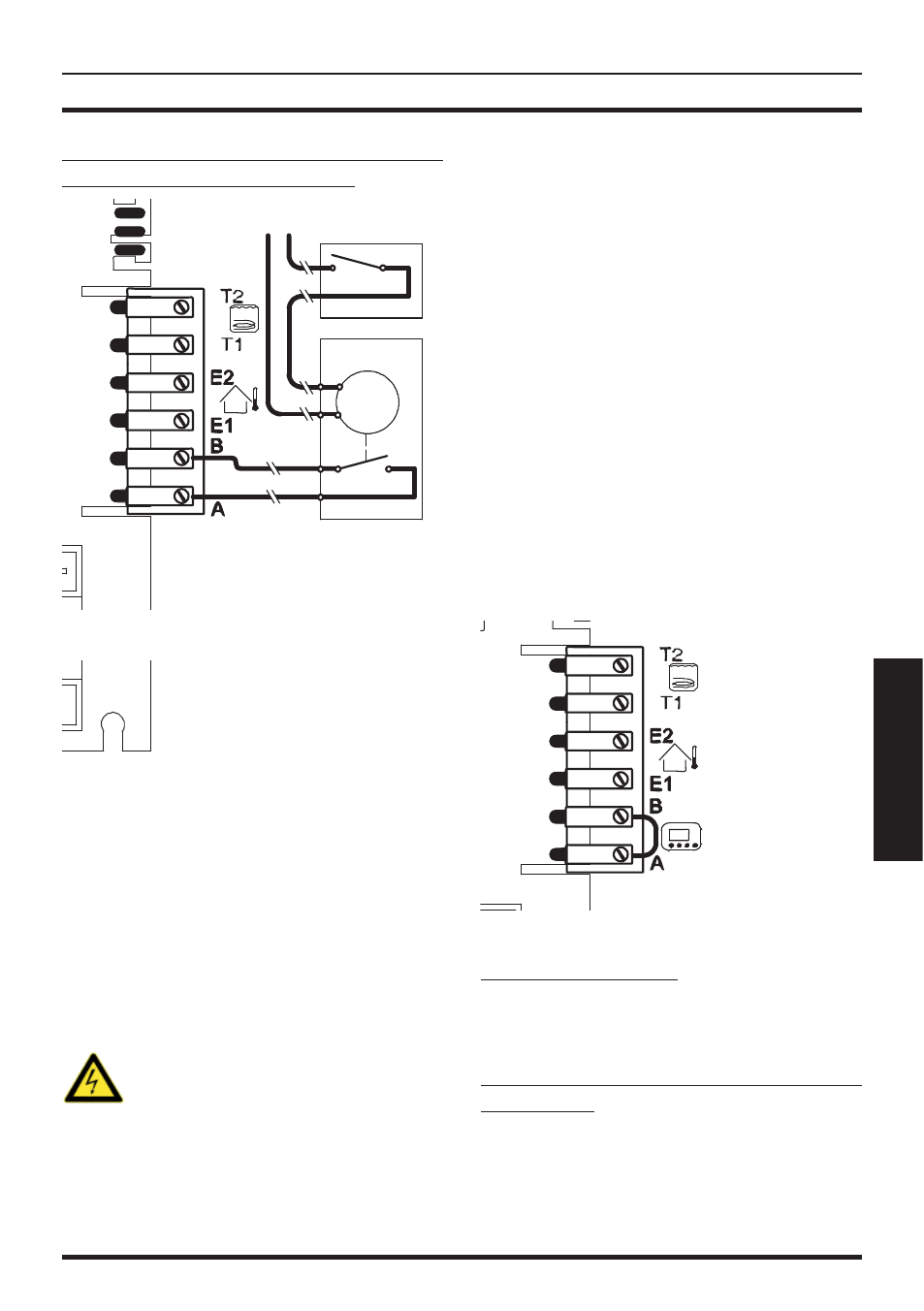

Подсоединение зоновых клапанов, управ-
ляемых комнатным термостатом
5.24
1
6
X11
L N
V
T
Зональный клапан
с микроконтактами
Комнатный
термостат
Электронная
плата котла
Чис
тые
ко
нт
ак
ты
зоновых
микрок
лапанов
Чтобы подсоединить зоновые клапаны, ис-
пользуйте клеммные колодки комнатного
термостата, см. Рисунок 5.24. Электропровода
контактов датчика зонового клапана должны
вставляться в зажимы “А и В” клеммной колод-
ки комнатного термостата, см. Рисунок 5.24.
Необходимо снять электрическую пере-
мычку между “А и В”.
Ни в коем случае не подсоединяй-
те провода под напряжением к за-
жимам “А и В”.
5.11 Электрическое подсоединение
термостата или датчика NTC во-
донагревателя и их настройка
Для подсоединения термостата водонагрева-
теля к котлу необходимо использовать элек-
тропровода с сечением не менее 0,50 мм
2
.
Электропровода для подсоединения к кот-
лу датчиков должны находиться в лотках,
отличных от лотков проводов с напряже-
нием 230 В, так как они являются низко-
вольтными.
• Подсоедините к зажимам клеммной колод-
ки T1 и T2 два электропровода, как показа-
но на Рисунок 5.25.
• Подсоедините эти же провода к зажимам
термостата водонагревателя.
5.25
1
6
X11
Термостат во-
донагревателя/
Датчик водона-
гревателя
Внешний
датчик
Дистанционное
управление/
Комнатный
термостат
ПРОГРАММИРОВАНИЕ
Котел настроен производителем на работу с
водонагревателем с термостатом.
Проверка настройки водонагревателя с
термостатом
• Войдите в «режим программирования», на-
жав одновременно и удерживая в течение
10 секунд кнопки 12-13-14 (Рисунок 5.26), до
появления на ЖК дисплее кода P01, который
сменяется значением параметра, указывая
