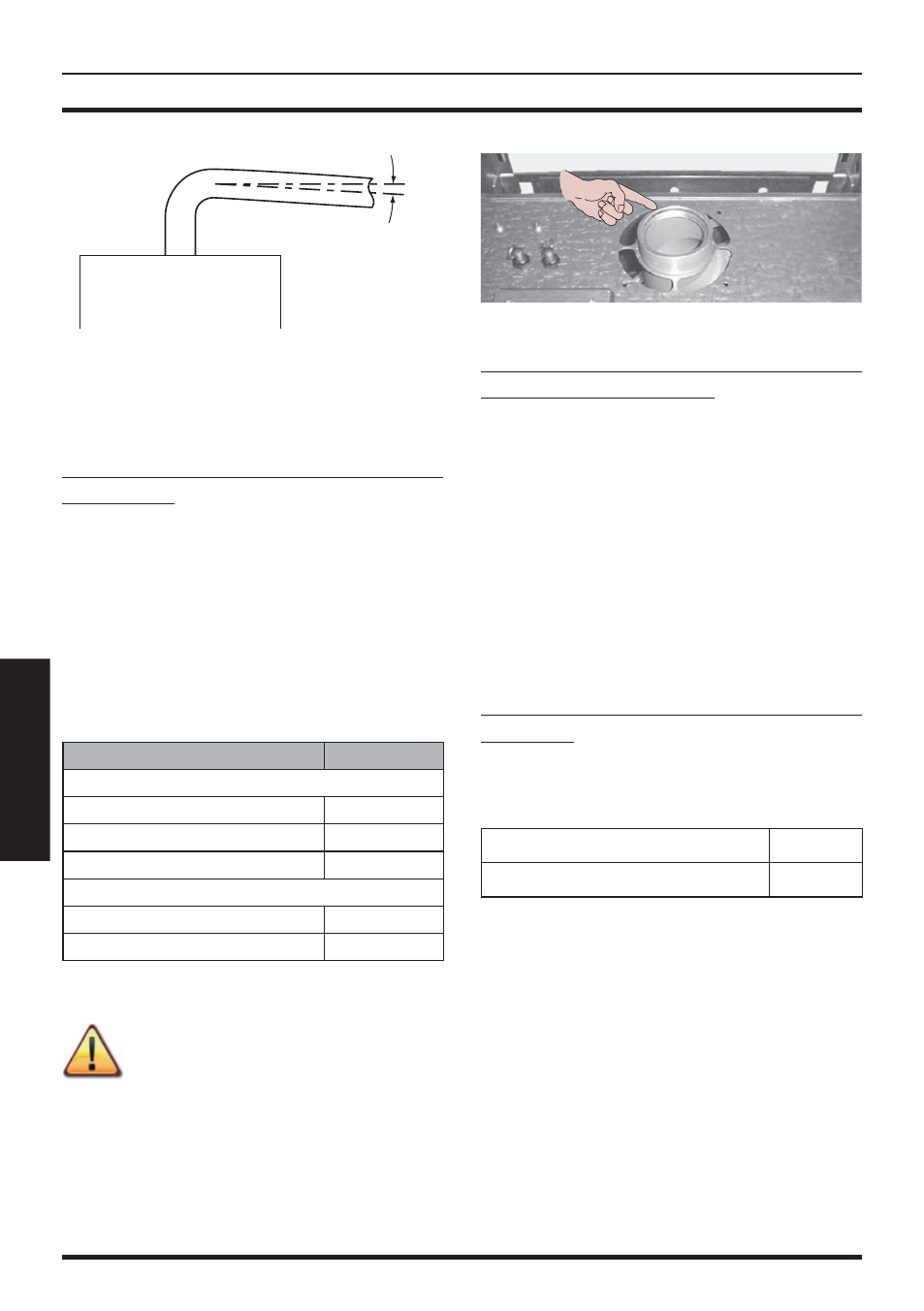

- 34 -
УС
ТАНОВК
А
УСТАНОВКА
5.8
1,5°
В наличии имеются описанные ниже комплек-
ты для подсоединения к котлу.
Настенный дымоотводный комплект (Ри-
сунок 5.11 A)
Коаксиальная труба Ø 60/100 мм номинальной
длины (L Рисунок 5.11) 915 мм.
Этот комплект позволяет осуществлять дымо-
отвод в стену сзади или сбоку от котла.
Минимальная, а также максимальная длина
трубы при использовании удлинителей долж-
ны соответствовать следующим параметрам:
5.9
Коаксиальные Ø 60/100 мм Диафрагма
M290.24CV/...
Для длины от 0,5 м до 1 м
ø 38 мм
Для длины от 1 м до 2 м
ø 47 мм
Для длины от 2 м до 4 м
-
M290.32CV/...
Для длины от 0,5 м до 1 м
ø 41 мм
Для длины от 1 м до 3 м
-
При установке или снятии диа-
фрагмы необходимо выполнить
следующие инструкции, см. Рису-
нок 5.9.
Диафрагму необходимо располо-
жить таким образом, см. Рисунок
5.10.
5.10
Вертикальный комплект дымоотвода с ко-
леном 90 ° (Рисунок 5.11 В)
Коаксиальная труба Ø 60/100 мм (Рисунок
5.11).
Этот комплект позволяет поднять ось отвода
котла на 635 мм.
Минимальная, а также максимальная длина
трубы при использовании удлинителей долж-
ны соответствовать параметрам, приведен-
ным в предыдущих таблицах.
Вывод трубы должен располагаться строго го-
ризонтально.
Дополнительные колена 45 ° или 90 ° (Рису-
нок 5.11 C)
Коаксиальные колена Ø 60/100 мм. При уста-
новке этих колен в трубе максимальная длина
дымоотвода уменьшается таким образом:
Для колена 45 ° уменьшение
0,5 м
Для колена 90 ° уменьшение
1 м
