Установка, Ус тановк а, 8 размеры и длина дымоотводов – Инструкция по эксплуатации BIASI RinNova

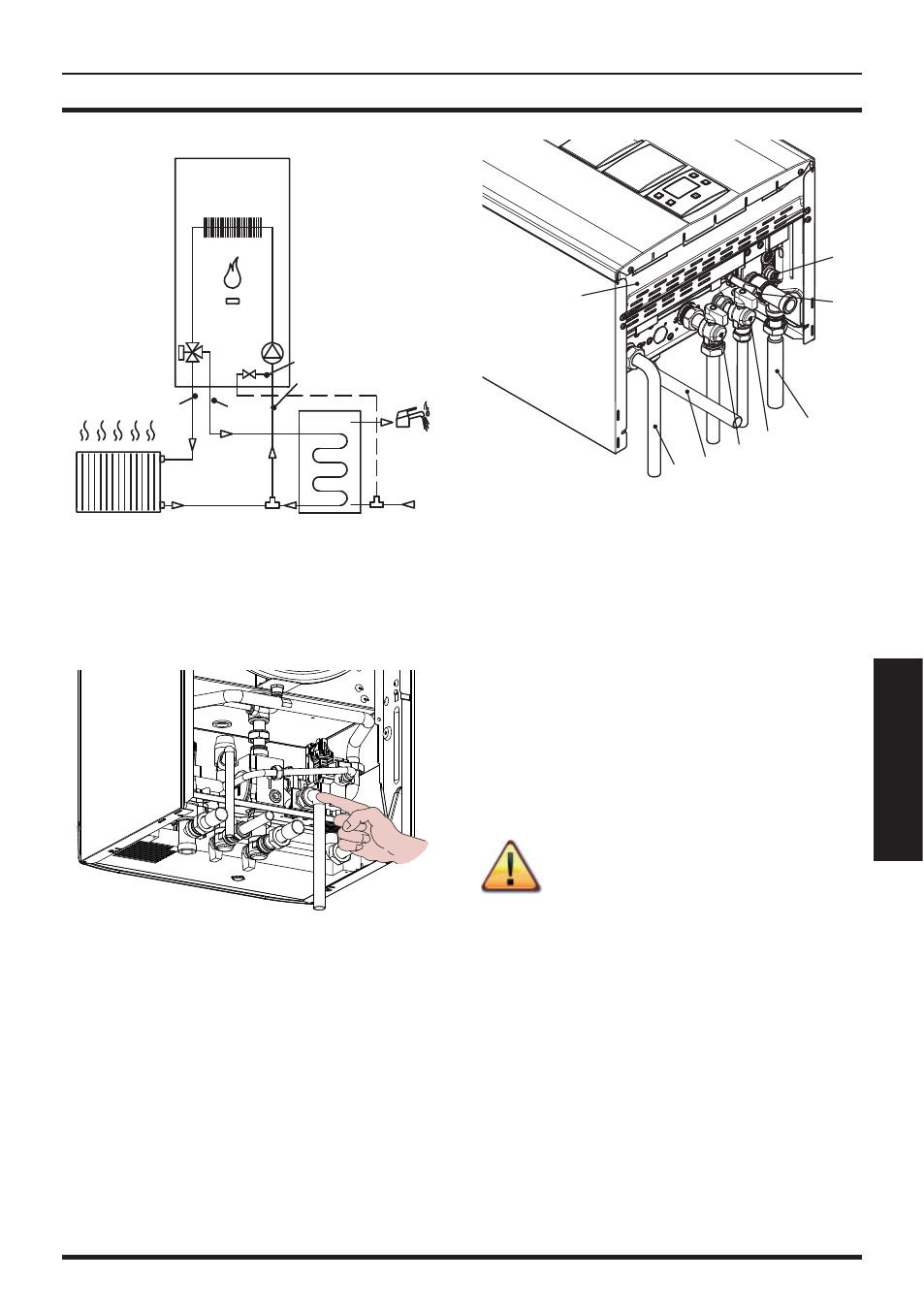

Страница 33
- 33 -
УС
ТАНОВК
А
УСТАНОВКА
5.5
MR
MB
ES
RR
Подсоедините выход змеевика водонагрева-
теля к соединению MB (выход водонагревате-
ля) котла, как показано на Рисунок 5.6.
5.6
Соедините вход горячей воды в водонагрева-
теле (ES) с краном входа горячей воды в котле
(6 на Рисунок 5.7).
5.7
2
3 4
5
6
7
8
9
5.8 Размеры и длина дымоотводов
Дымоотвод/забор воздуха могут быть следую-
щих типов:
C
12
C
32
C
42
C
52
C
62
C
82
B
22
См. вкладыш в соответствующем комплек-
те, упакованный отдельно. Горизонтальные
участки дымовых труб должны иметь наклон
около 1,5 градусов (25 мм на м).
Отводящая труба должна быть
спроектирована таким образом,
чтобы ни в коем случае не допу-
скать как застоя конденсата вну-
три трубы, так и противотока кон-
денсата внутрь камеры сгорания,
поэтому отводящий патрубок кот-
ла должен располагаться выше,
чем входящий патрубок отводя-
щей трубы.
Необходимо соблюдать общие
инструкции по установке гори-
зонтальных участков и предусмо-
треть одно или несколько приспо-
соблений для сбора конденсата в
соответствующих местах.
