- 39 -
УС
ТАНОВК
А
УСТАНОВКА
Диафрагму необходимо располо-
жить следующим образом, см. Ри-
сунок 5.10.
Чтобы определить диафрагмы
дыма/воздуха и максимальные
длины, см. Рисунок 5.12 и Рисунок
5.16.
Предусмотрены также колена 90 ° и 45 ° для
уменьшения общей максимальной длины труб
на:
Для колена 45 ° уменьшение
0,9 м
Для колена 90° уменьшение
1,65 м
Риск конденсации возникает в ды-
моотводах на участках, длина ко-
торых превышает 7 метров.
5.9 Электрическое подключение

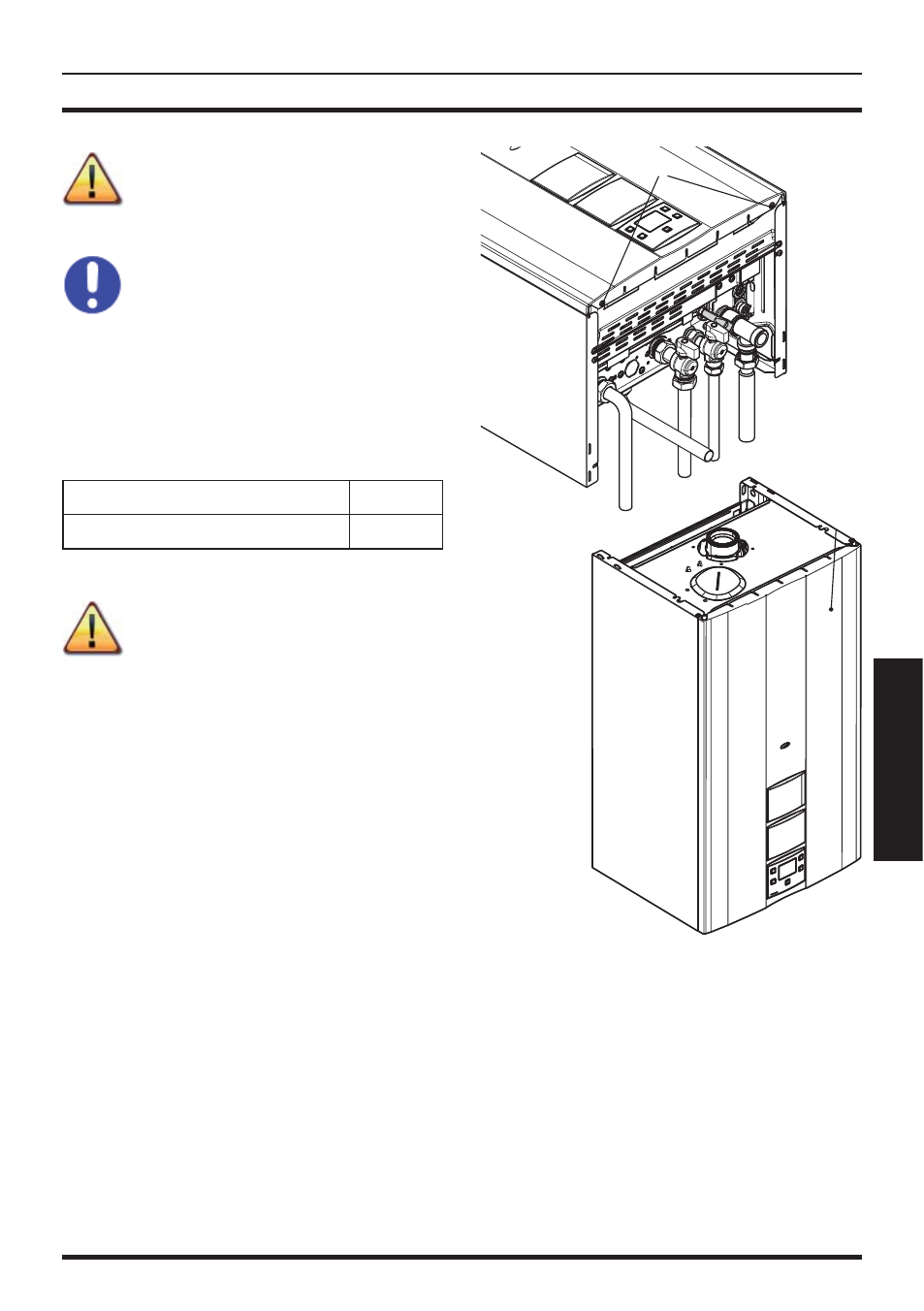

• Снимите винты J, затем снимите переднюю
панель K, потянув ее на себя и подтолкнув
вверх, чтобы высвободить из верхних пазов
Рисунок 5.21.
5.21
J
K
• Найдите крышку К клеммной колодки L (Ри-
сунок 5.22), отвинтите винты и откройте ее.
