УСТАНОВКА
5.32

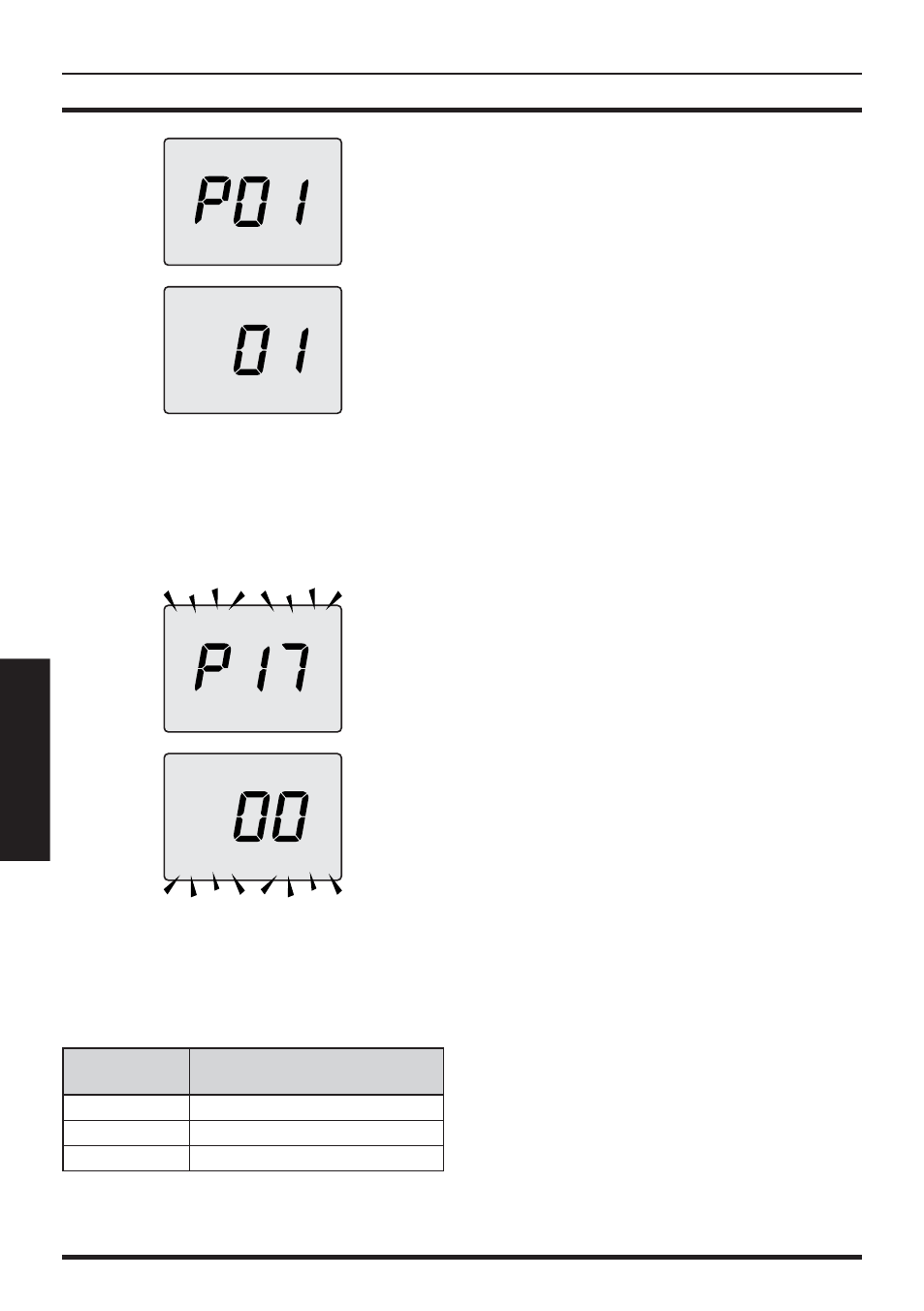

• Пролистайте параметры, используя кнопку
13 или 14, до появления на ЖК-дисплее кода
P17, который сменяется значением параме-
тра, указывая на вход в «параметр 17» (Рису-
нок 5.33).
5.33
• При помощи кнопки 10 или 11 можно изме-
нить значение параметра 17 с минимум 01
до максимум 02.
-
00
OFF (
.)
01
2
02
3
Режим активируется через 12 часов после вве-
дения настройки.
• Чтобы подтвердить внесенное значение, на-
жмите кнопку 12 (Рисунок 5.31);
• При нажатии кнопки 13 или 14 (Рисунок 5.31)
происходит выход без изменения настрой-
ки.
• При одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 13-13-13
(Рисунок 5.31) происходит выход из "режима
программирования".
5.13 Установка внешнего датчика
температуры
(дополнительно)
Внешний датчик необходимо установить на
наружной стене здания, избегая:
• прямого воздействия солнечных лучей;
• влажных стен или стен, на которых образу-
ется плесень;
• установки в непосредственной близости от
вентиляторов, выпускных патрубков или ды-
моотводов.
5.14 Электрическое соединение котла
с внешним датчиком
Для подсоединения внешнего датчика к котлу
необходимо использовать электропровода с
сечением не менее 0,50 мм
2
.
Электропровода для подсоединения внеш-
него датчика к котлу находиться в лотках,
отличных от проводов с напряжением 230
В, так как они являются низковольтными, и
их максимальная длина не должна превы-
шать 20 метров.
Чтобы подсоединить внешний датчик, исполь-
зуйте клеммные колодки (Рисунок 5.34).
