Установка – Инструкция по эксплуатации BIASI RinNova
Страница 36
- 36 -
УС
ТАНОВК
А
УСТАНОВКА

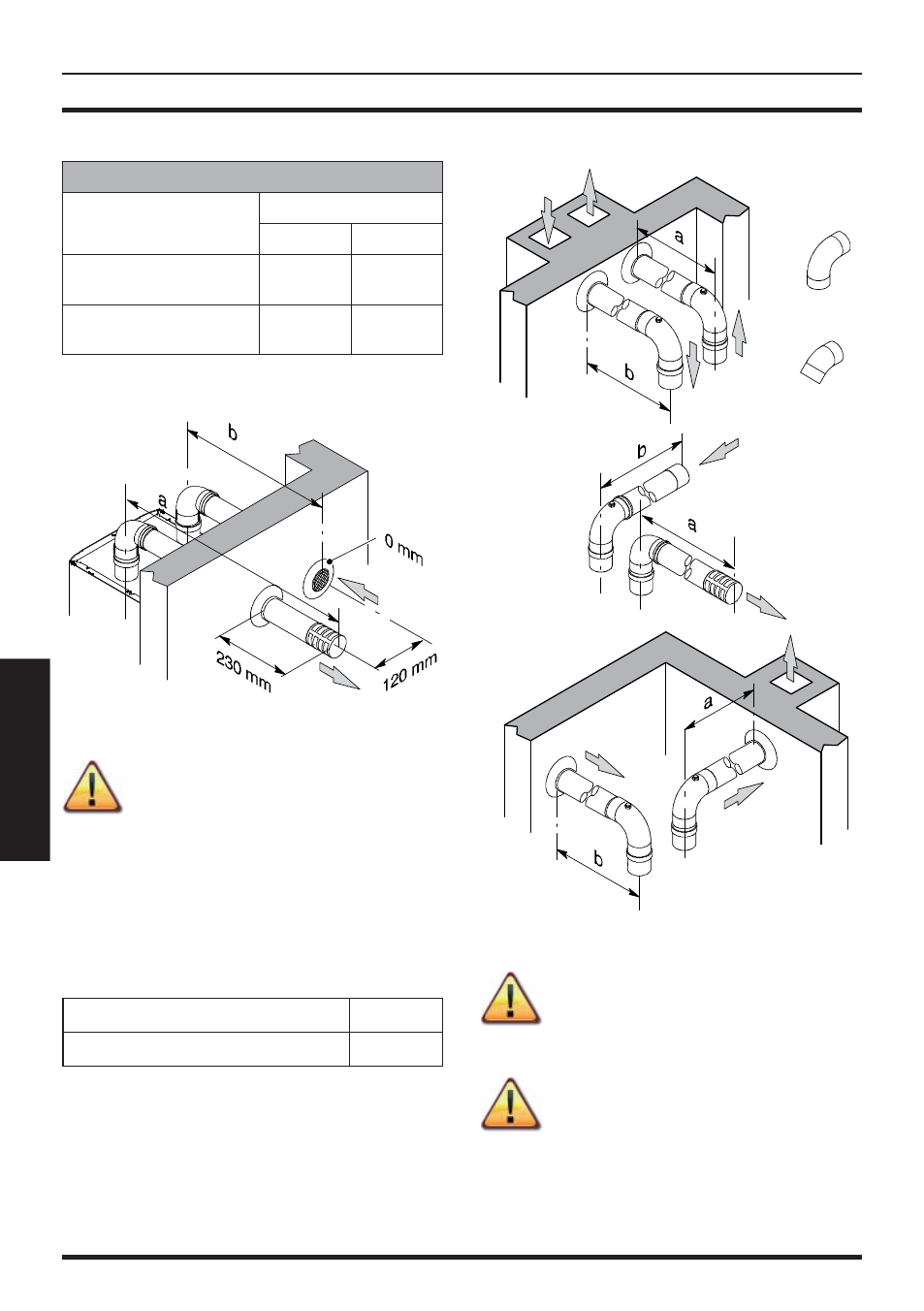

5.13
M290.24CV/..
Раздвоенные
ø 80/80 мм
Диафрагма
Дым
Воздух
Для длины от 0,5 до
15 м
Ø 38 мм
Ø нет
Для длины от 15 до
30 м
Ø 44 мм Ø 50 мм
5.14
C
12
Если труба отвода дыма проходит
через стены из легковоспламеня-
ющихся материалов, необходимо
ее изолировать по крайней мере 5
см изоляции.
Предусмотрены также колена 90° и 45° для
уменьшения общей максимальной длины труб
на:
Для колена 45 ° уменьшение
0,9 м
Для колена 90 ° уменьшение
1,65 м
5.15
90°
45°
C
42
C
52
C
82
Нельзя устанавливать воздухоза-
борник и дымоотвод на противо-
положных стенах здания (EN 483).
Риск конденсации возникает в ды-
моотводах на участках, длина ко-
торых превышает 7 метров.
Чтобы определить допустимую максимальную
длину трубы для забора воздуха и дымоотво-
да, см. таблицы, приведенные ниже:
