Установка – Инструкция по эксплуатации BIASI RinNova
Страница 40
- 40 -
УС
ТАНОВК
А
УСТАНОВКА
L
5.22

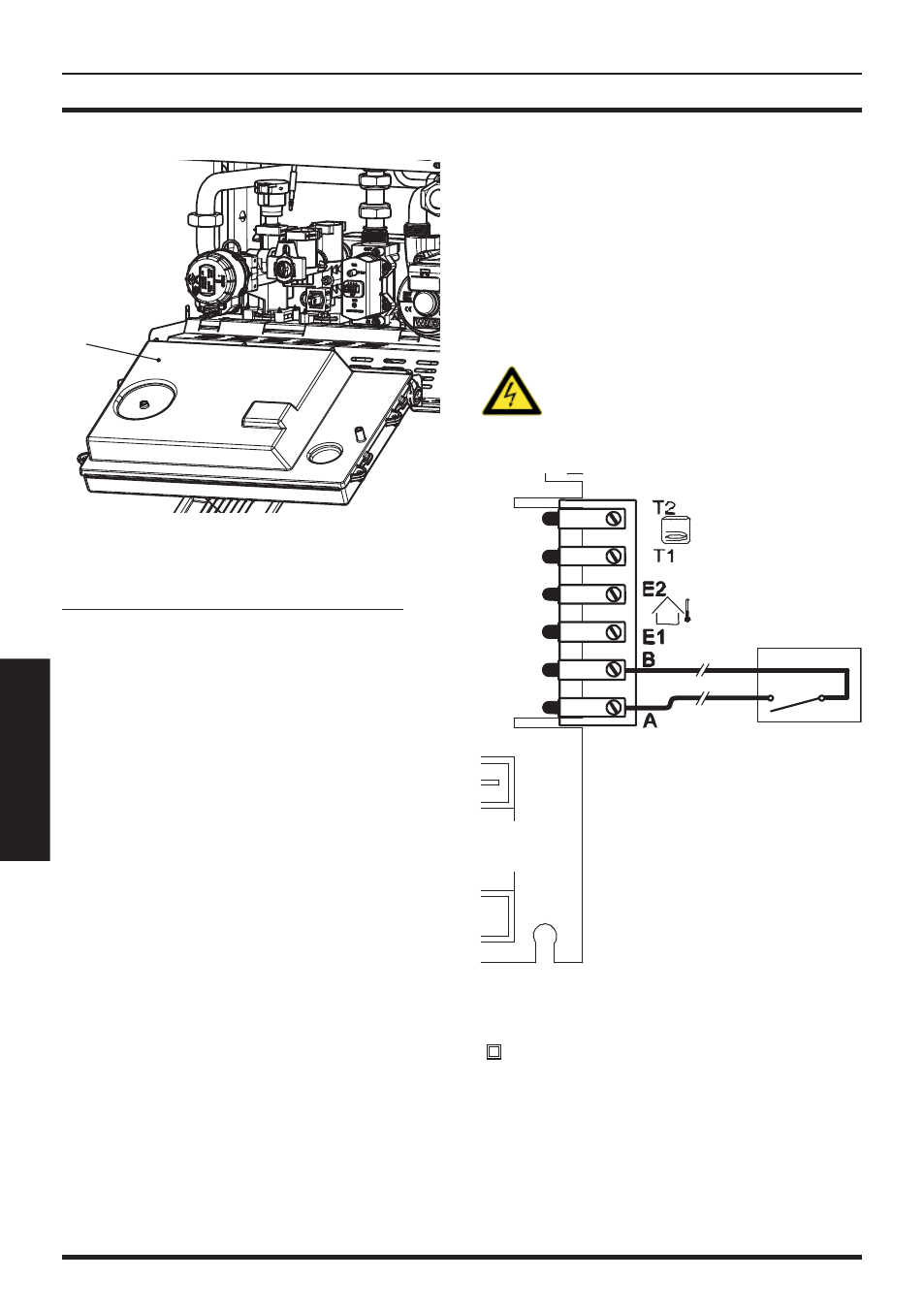

Подсоединение к сети электропитания
• Подсоедините токопроводящий кабель к
всеполюсному выключателю, соблюдая со-
ответствие линии (коричневый провод) и
ней трали (голубой провод).
• Подсоедините заземляющий провод
(желтый/зеленый) к надежной системе
заземления.
Кабель или провод электропитания должен
иметь сечение не менее 0,75 мм
2
, должен на-
ходиться на безопасном расстоянии от источ-
ников тепла и режущих предметов и во всем
соответствовать действующим техническим
нормам.
5.10 Подсоединение комнатного тер-
мостата или зоновых клапанов
Чтобы подсоединить комнатный термостат, ис-
пользуйте клеммные колодки (Рисунок 5.23).
Установка комнатного термостата исклю-
чает установку пульта дистанционного
управления.
При подсоединении любого типа комнат-
ного термостата необходимо снять элек-
трическую перемычку между “А и В”.
Электропровода комнатного термостата не-
обходимо вставить между зажимами “А и В”
(Рисунок 5.23).
Ни в коем случае не подсоединяй-
те провода под напряжением к за-
жимам “А и В”.
5.23
T
1
6
X11
Чистые контакты
комнатного
термостата
Электрон-
ная плата
котла
Термостат должен иметь изоляцию класса II
( ) или должен быть подсоединен к системе
заземления.
