- 38 -
УС
ТАНОВК
А
УСТАНОВКА
Предусмотрены также коаксиальные колена Ø
80/125 мм 90 ° и 45 ° для уменьшения общей
максимальной длины труб на:
Для колена 45 ° уменьшение
0,5 м
Для колена 90 ° уменьшение
1 м
При длине, превышающей 1 метр,
необходимо установить устрой-
ство для сбора конденсата.

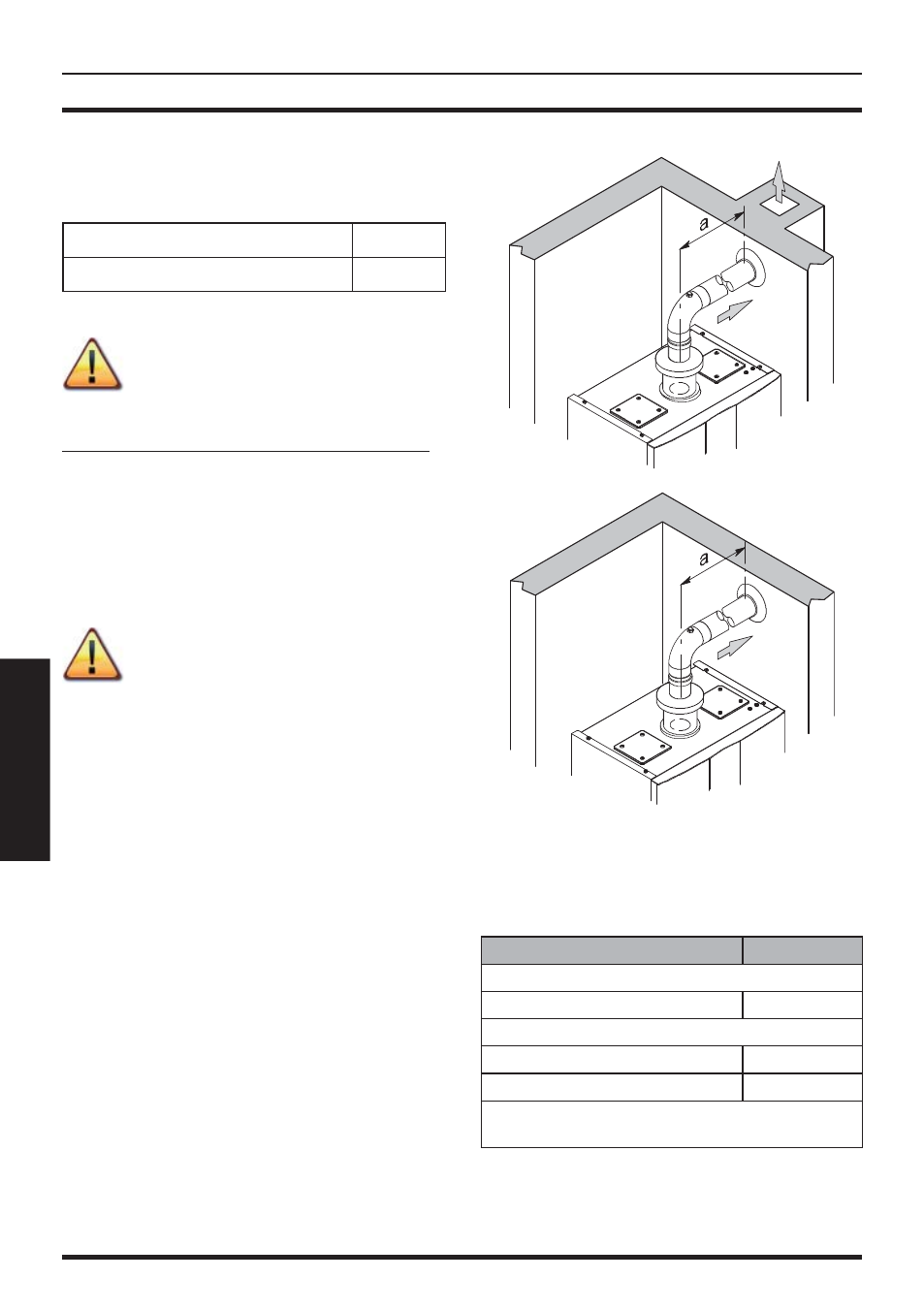

Комплект отвода ТИПА B22 (Рисунок 5.19)
Данный тип дымоотвода производит забор
необходимого воздуха горения непосред-
ственно в помещении, где установлен котел, и
выводит продукты сгорания наружу; он может
быть настенным или трубным.
В помещении, где установлен ко-
тел, необходимо предусмотреть
необходимый воздухозаборник
для обеспечения притока воздуха
горения и проветривания поме-
щения.
Для эффективной работы минимальный воз-
духообмен должен составлять 2 м
3
/ч на 1 кВт
тепловой мощности.
5.19
B
22
Для достижения максимальной допустимой
длины в наличии имеются удлинители.
5.20
Отвод B22 Ø 80 мм
Диафрагма
M290.24CV/..
Для длины от 0,5 м до 15 м
ø 38 мм
M290.32CV/..
Для длины от 0,5 м до 3,5 м
ø 50 мм
Для длины от 3,5 м до 15 м
-
При длине, превышающей 1 метр, необходимо
установить устройство для сбора конденсата
