Установка – Инструкция по эксплуатации BIASI RinNova
Страница 32
- 32 -
УС
ТАНОВК
А
УСТАНОВКА

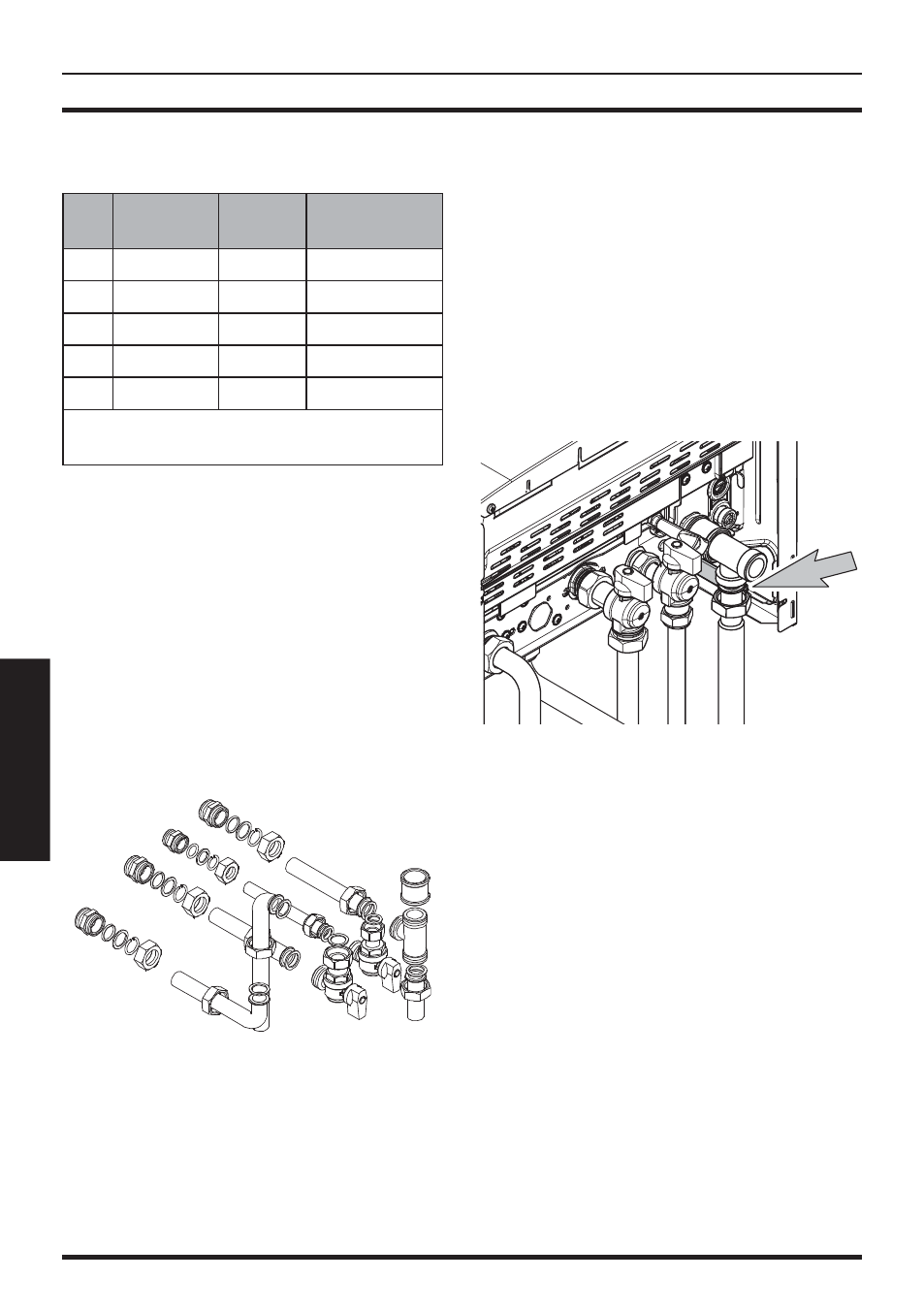

5.5 Соединения
В котле используются следующие соединения:
ø
.
MR
ø 16/18
G 3/4 F
MB
ø 16/18
G 3/4 MF ø 16/18
G 3/4 MF
ES
G 1/2 MF ø 12/14
G 1/2 MF
RR
ø 16/18
G 3/4 MF
3
G1/2F
5.6 Монтаж котла
• Снимите заглушки с труб котла.
• Прикрепите котел к опоре.
• Привинтите кран к котлу.
• Закрепите или приварите патрубки трубы
соответственно ø 14 мм на входе, выходе
системы горячего водоснабжения и ø 18 мм
на газе, нагнетании, возврате системы ото-
пления.
• Привинтите краны и быстрые соединения в
гидравлической системе.
5.3
• На входе системы горячего водоснабжения
настоятельно рекомендуется установить от-
сечной кран. Такой кран гидравлически изо-
лирует котел и упрощает проведение техоб-
служивания.
• Если гидравлическая система отопления
располагается над плоскостью котла, реко-
мендуется установить краны для возможно-
сти ее секционирования во время проведе-
ния техобслуживания.
• Установите патрубки трубы в краны и бы-
стрые соединения.
• Зафиксируйте трубы с применением про-
кладок 1/2" и 3/4".
• Проверьте герметичность системы подачи
газа.
• Подсоедините предохранительный клапан к
сливной воронке, Рисунок 5.4.
5.4
5.7 Установка водонагревателя для
горячего водоснабжения
Водонагреватель необходимо расположить
под котлом, см. Рисунок 5.5.
