Трехпроводная цепь отпирания/запирания дверей положительной полярности
(большинство легковых автомобилей «Дженерал Моторс»)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой
должны быть подключены к источнику
питания +12 В.
Желтый провод
— это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод
— импульсный выход отпирания положительной полярности. Должен быть под
ключен к проводу управления штатным реле отпирания положительной полярности.

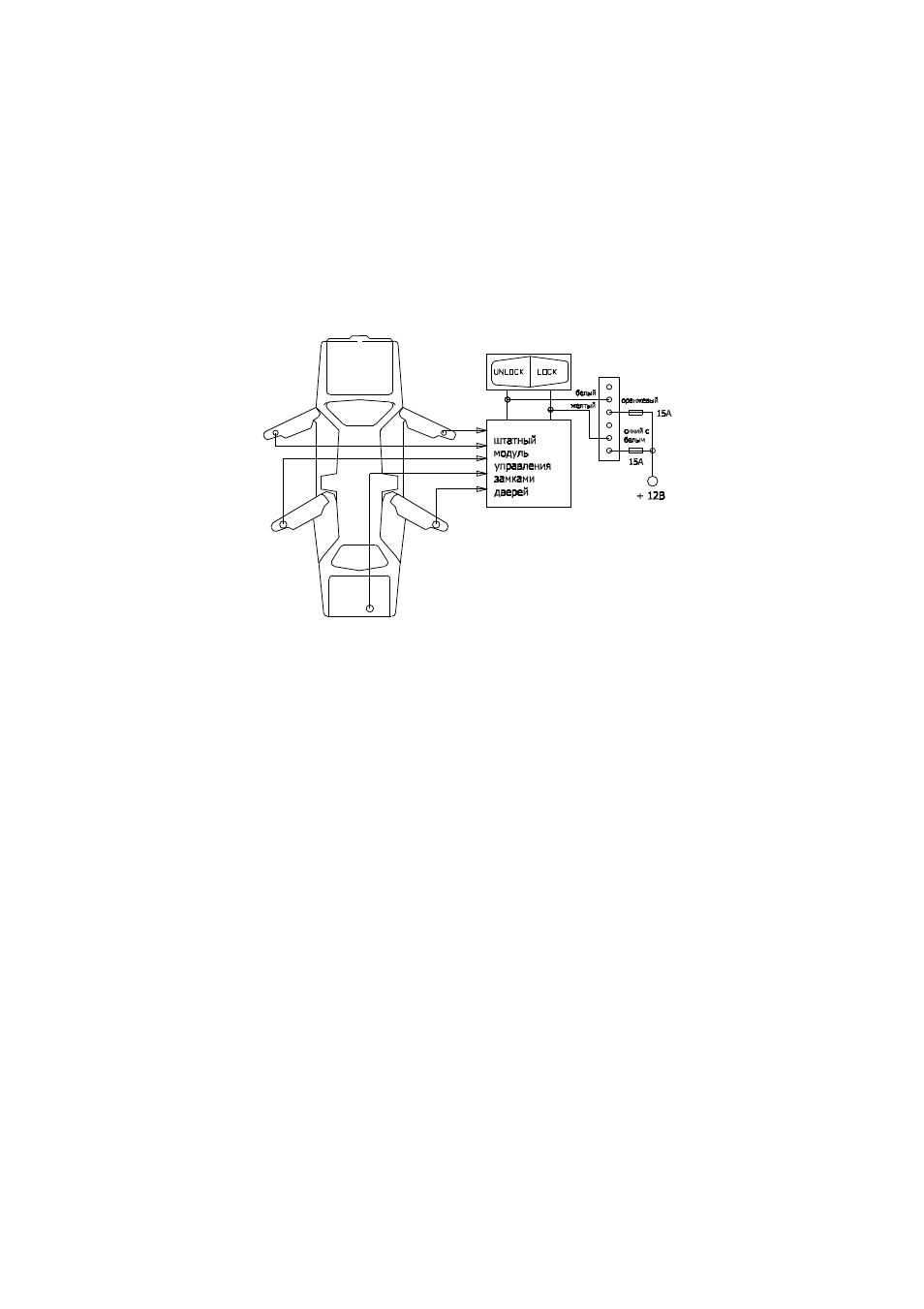

Схема управления каналом центрального замка с положительным триггером приведена ниже:
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на автомобилях необходимо перерезать штатные провода управления элект
роприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запи
рания/отпирания к дополнительным переключателям запирания/отпирания, а от них — к электро
приводам дверных замков.
Перережьте штатный провод запирания
и подключите желтый провод системы к тому концу пе
ререзанного штатного провода, который идет к дополнительным переключателям (электроприводам
замков дверей). Подключите зеленый провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Перережьте штатный провод отпирания
и подключите белый провод системы к тому концу пере
резанного штатного провода, который идет к дополнительным переключателям (электроприводам
замков дверей). Подключите синий провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой
должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
Эксплуатация
Мастер установщик обязательно должен пометить в руководстве пользователя все установленные
опции и запрограммированные настройки и полностью разъяснить владельцу автомобиля правила
эксплуатации охранной системы.
