тумблера «AST» к основному блоку системы и подключите двухконтактный коричневый разъем к со
ответствующему коричневому разъему на основном блоке системы.

Линия аварийного выключателя «AST» физически объединена с линией стояночного тормоза.

Перед управлением программированием функций автозапуска убедитесь, что стояночный тормоз ак
тивирован. В случае, если провод стояночного тормоза не используется — соедините его с «массой».

Стандартные конфигурации запирания/отпирания дверей автомобиля

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
(большинство автомобилей японского производства)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой

должны быть подключены к «массе» (метал

лической детали кузова автомобиля).
Желтый провод

— импульсный выход запирания отрицательной полярности, и он должен быть

подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод

— это импульсный выход отпирания отрицательной полярности, и он должен быть

подключен к проводу управления штатным реле отпирания отрицательной полярности.

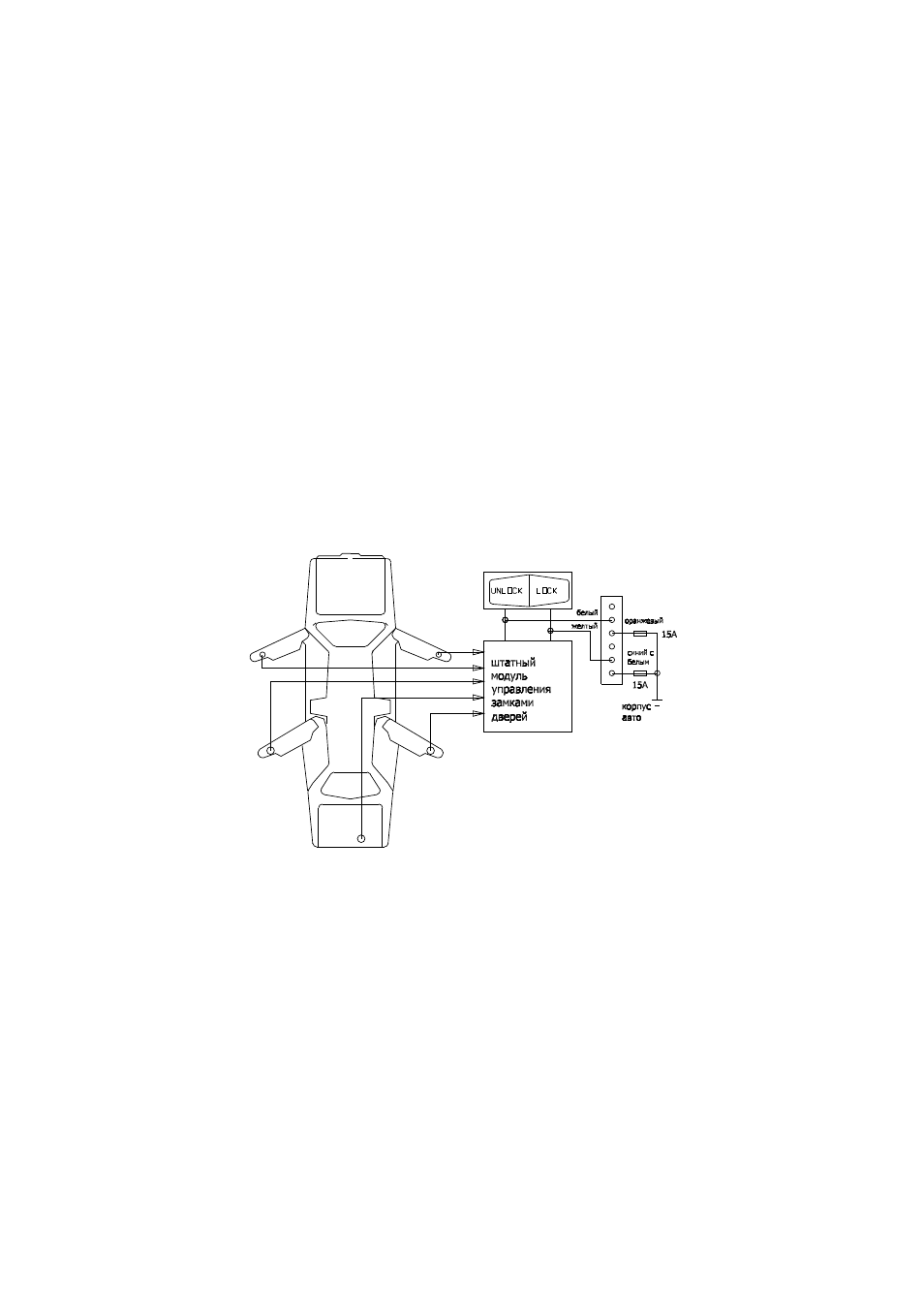

Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
