VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
Thermo Electron Autopilot
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
1
2
3
13
45
2o
ff
on
(
)
( )
(-)
(-)
+8 +30 Vdc to
GND
2
1
Rx -
Rx+

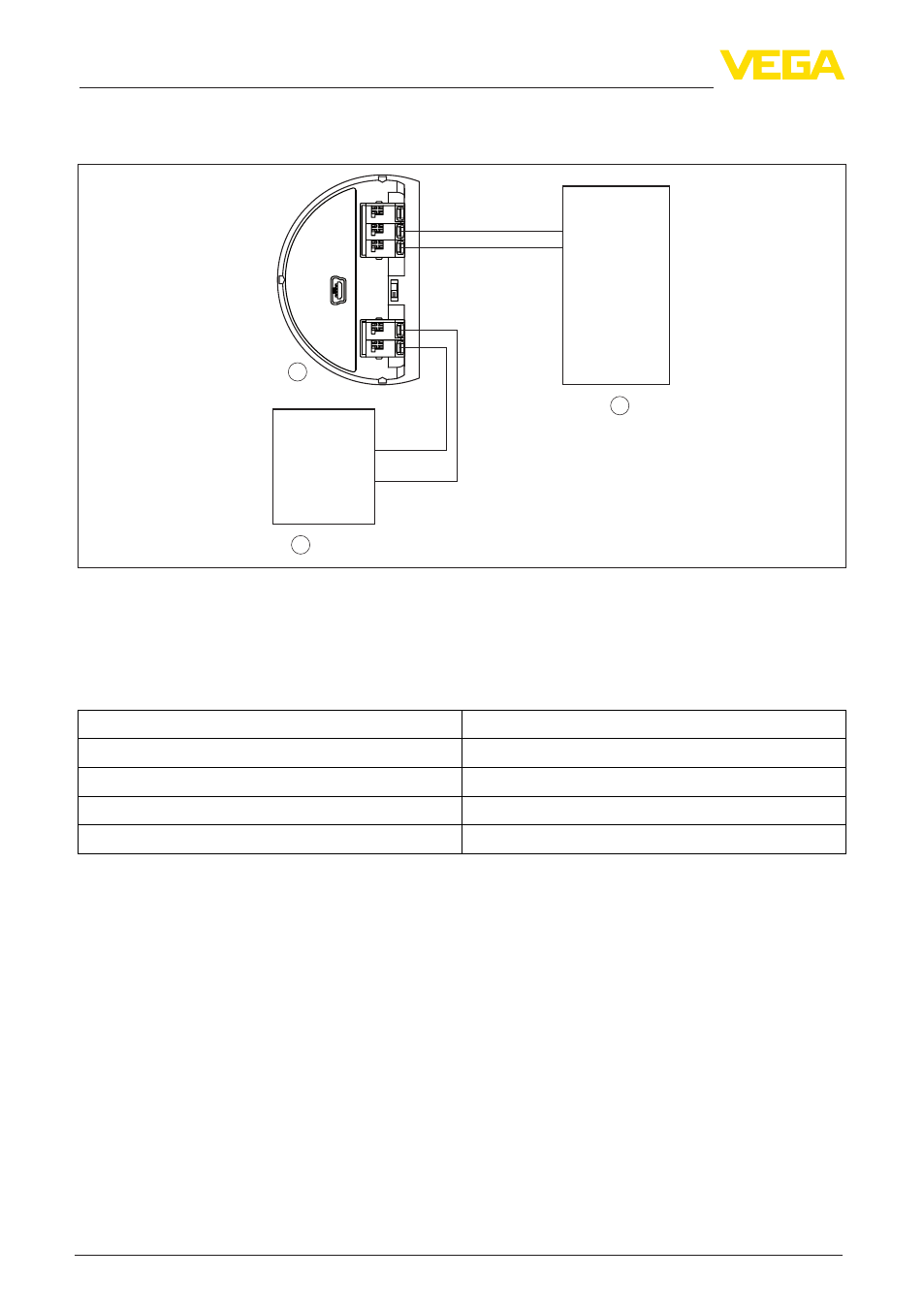

Рис. 31: Подключение VEGAPULS 65 к RTU Thermo Electron Autopilot
1 VEGAPULS 65
2 RTU Thermo Electron Autopilot
3 Питание
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 0
RTU Data Type IEE Fit 2R
Input Register Base Number 0
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS 65.
Поэтому для RTU Thermo Electron Autopilot как адрес регистра для 1300 должен быть задан
адрес 1300.
