68
11 Приложение
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
11.6 Конфигурация типичного хоста Modbus
Fisher ROC 809
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
B
COM
Z
Y
A
(Rx/Tx -)
(Rx/Tx +)
1
2
3
13
45
2o
ff
on
(
)
( )
(-)
(-)
+8 +30 Vdc
to
GND

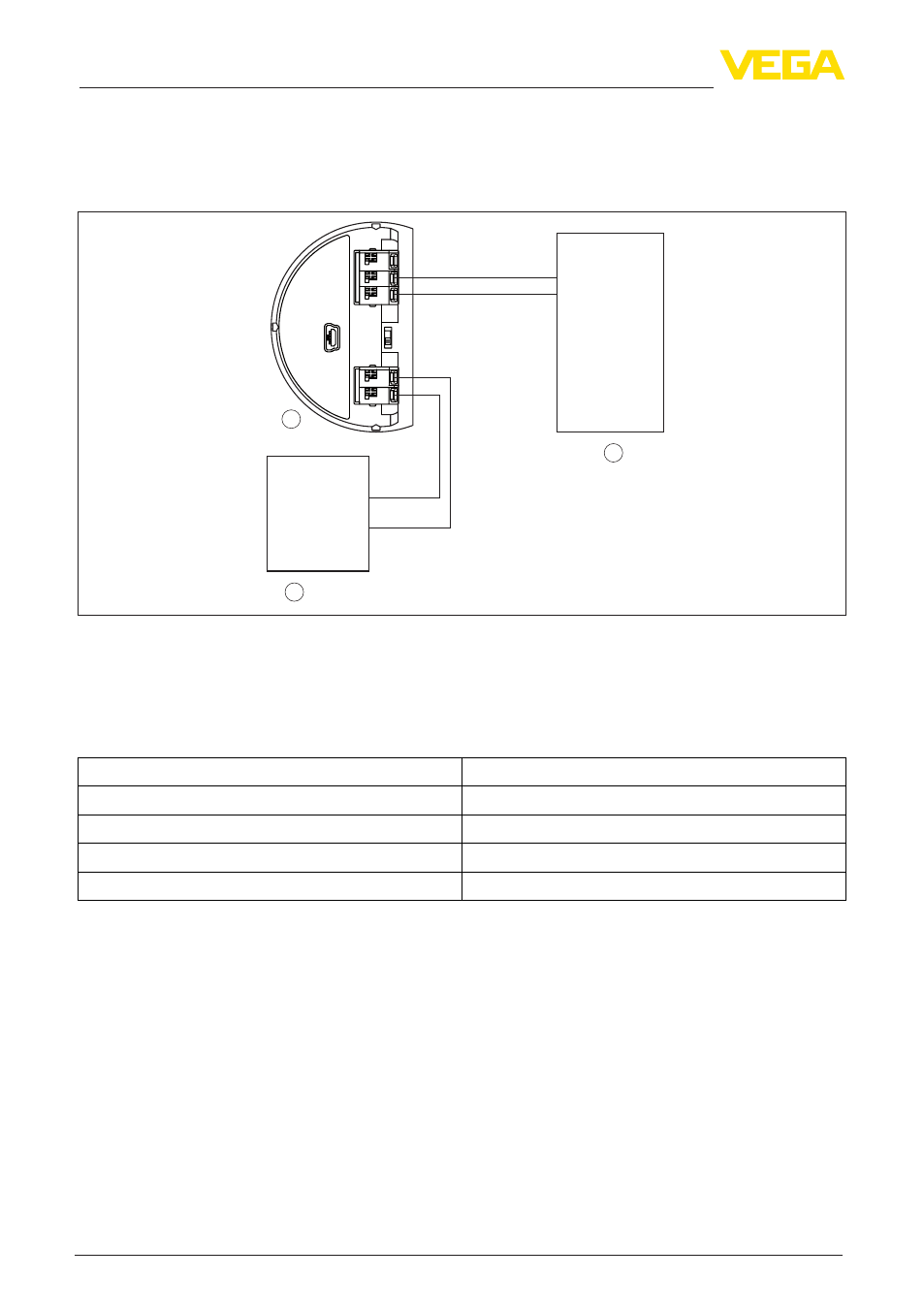

Рис. 29: Подключение VEGAPULS 65 к RTU Fisher ROC 809
1 VEGAPULS 65
2 RTU Fisher ROC 809
3 Питание
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 0
RTU Data Type Conversion Code 66
Input Register Base Number 0
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS 65.
Поэтому для RTU Fisher ROC 809 как адрес регистра должен быть задан адрес 1300.
