6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
сохранится в памяти как помеха и на указанном расстоянии
уровень определяться более не будет.

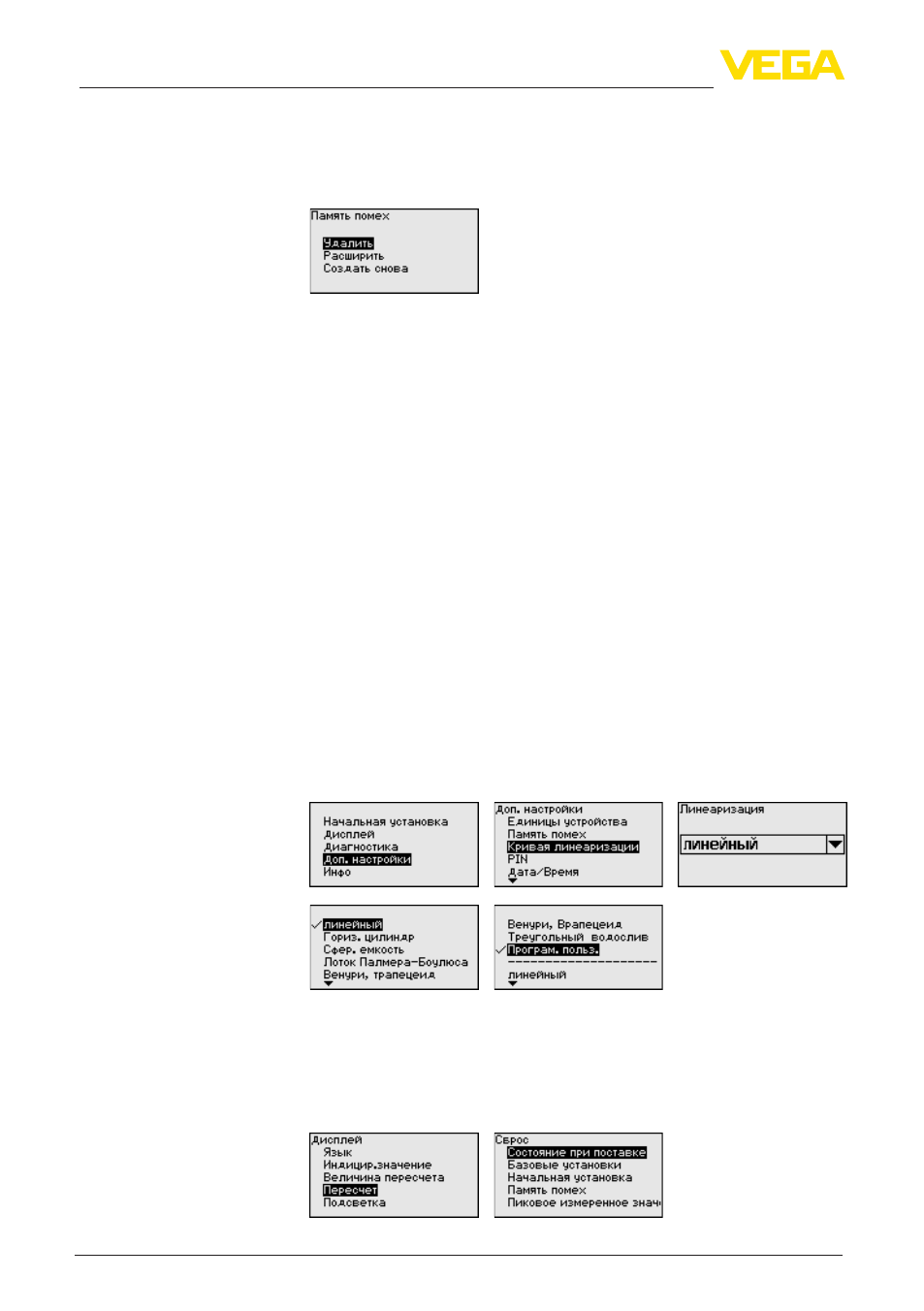

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже существую-
щую память помех. Это имеет смысл, если уже существующая
память помех более не соответствует условиям измерения в
емкости.
Через меню "Расширить" можно расширить уже созданную па-
мять помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и могли быть сохранены не все
ложные эхосигналы. При выборе опции "Расширить" будет по-
казано расстояние до поверхности продукта для уже созданной
памяти помех. Теперь можно изменить это значение и расши-
рить память помех до этого диапазона.
Линеаризация необходима в том случае, когда требуется инди-
кация или вывод измеренных значений в единицах объема, а
объем емкости изменяется нелинейно по отношению к уровню
ее заполнения, например когда емкость горизонтальная цилин-
дрическая или сферическая. Для таких типов емкостей заданы
кривые линеаризации, представляющие отношение между уров-
нем заполнения в процентах и объемом емкости. При активиро-
вании соответствующей кривой линеаризации на дисплей выво-
дятся правильные процентные значения объема. Для индикации
объема не в процентах, а, например, в литрах или килограммах,
можно дополнительно в меню "Дисплей" задать пересчет.
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Сбрасываются значения всех установок за исключением следу-
ющих: PIN, язык, подсветка, SIL и режим HART.
Доп. настройки/Кривая
линеаризации
Доп. настройки/Сброс
