VEGA VEGAPULS 65 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol - Инструкция (Страница 16)

16
4 Монтаж
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123

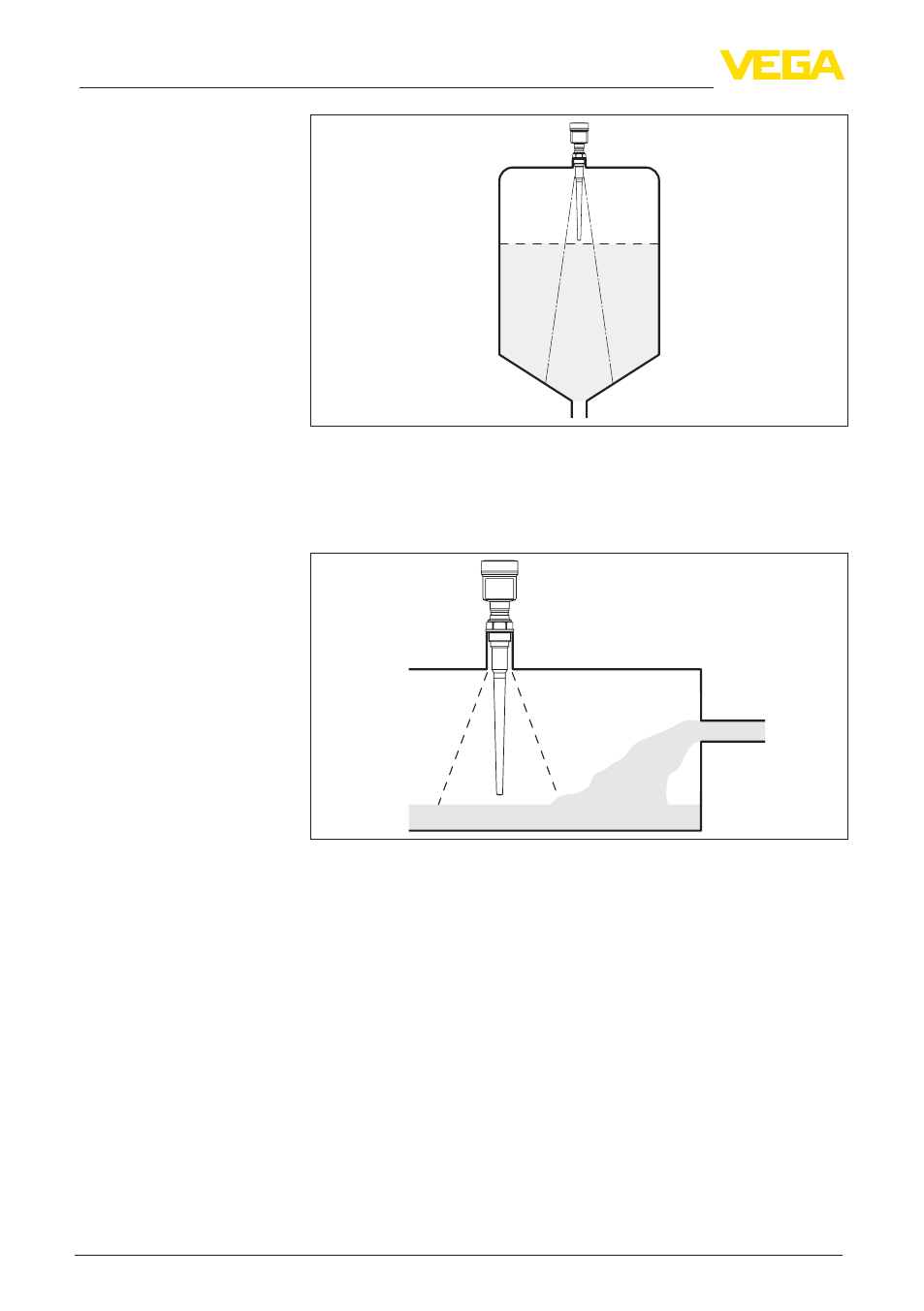

Рис. 8: Монтаж радарного датчика на емкостях с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 9: Монтаж радарного датчика при втекающем продукте
Коническая часть антенны является ее активной частью и долж-
на полностью выступать из монтажного патрубка в емкость.
Датчик может иметь исполнение для патрубков высотой 50, 100
и 250 мм.
Втекающий продукт
Патрубок
