Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
20 mm (0.788 in)
8 mm (0.315 in)
- 8 mm (- 0.315 in)
- 20 mm (- 0.788 in)
0
1
2
3

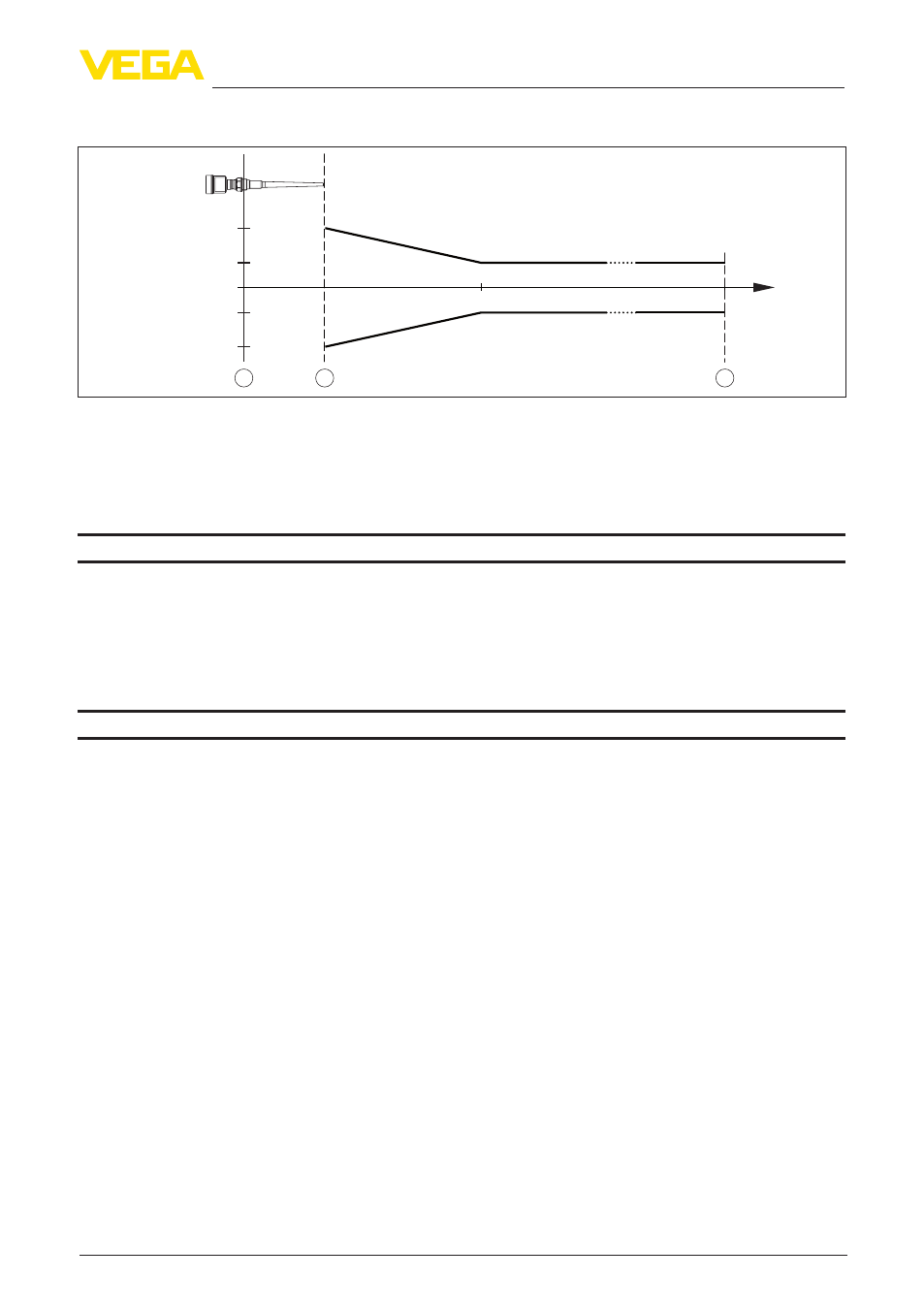

Рис. 27: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон C (технология 6 ГГц)
Время измерительного цикла прибл. 350 ms
Время реакции на скачок
1)
≤ 3 s
Скорость сопровождения измери-
тельного окна, макс.
1 m/min
Ширина диаграммы направленности
2)
24°
Излучаемая ВЧ-мощность (в зависимости от параметрирования)
3)
Ʋ Средняя спектральная плотность
излучаемой мощности
-31 dBm/MHz EIRP
Ʋ Максимальная спектральная плот-
ность излучаемой мощности
+24 dBm/50 MHz EIRP
Ʋ Удельный коэффициент поглоще-
ния (SAR)
0,47 мВт/кг
1)
Интервал времени после скачкообразного изменения измеряемого расстояния на макс. 0,5 м при при-
менении на жидкостях, макс. 2 м при применении на сыпучих продуктах до момента, когда выходной
сигнал в первый раз достигнет 90 % своей установившейся величины (IEC 61298-2).
2)
Вне данной ширины диаграммы направленности энергия радарного сигнала снижается на 50 % (-3 dB)
3)
EIRP: Equivalent Isotropic Radiated Power (Эквивалентная изотропно-излучаемая мощность)
