54

11 Приложение

VEGAPULS 65 • Протокол Modbus и Levelmaster

41365-R

U-121123

Входная величина
Измеряемая величина

Измеряемой величиной является расстояние между

присоединением датчика и поверхностью продук-

та. Базовой плоскостью является уплотнительная

поверхность на шестиграннике присоединения или

нижняя сторона фланца.

3

4

2

1

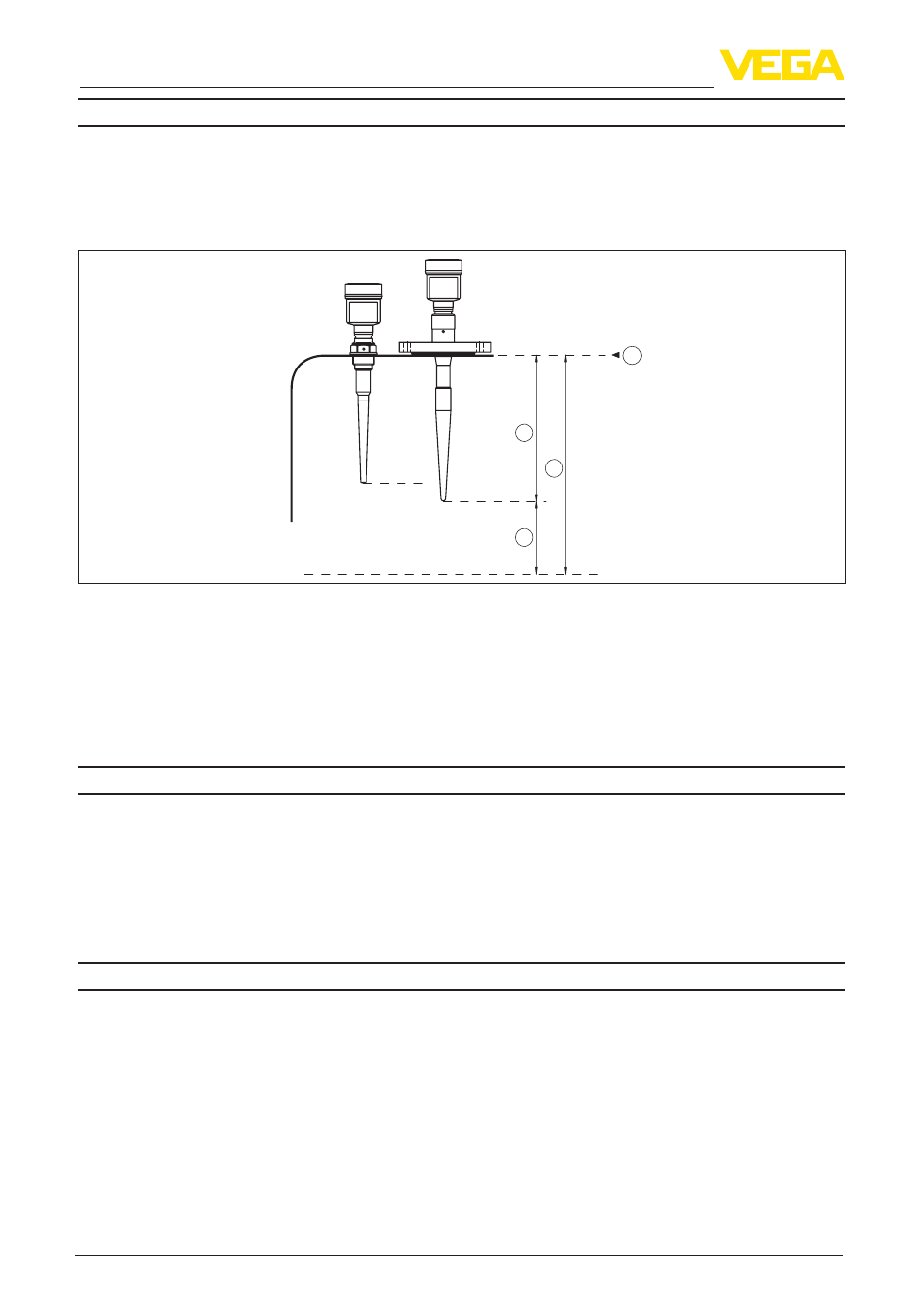

Рис. 26: Данные для входной величины
1 Базовая плоскость

2 Измеряемая величина, макс. диапазон измерения

3 Длина антенны

4 Полезный диапазон измерения

Макс. диапазон измерения

35 m (114.83 ft)

Рекомендуемый диапазон измерения до 10 м (32.81 ft)
Выходная величина
Выход

Ʋ физический слой

Цифровой выходной сигнал по стандарту EIA-485

Ʋ Данные спецификации шины

Modbus Application Protocol V1.1b, Modbus over serial

line V1.02

Ʋ Протоколы

Modbus RTU, Modbus ASCII, Levelmaster

Макс. скорость передачи

9,6 Кбит/с

Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1

Ʋ Температура

+18 … +30 °C (+64 … +86 °F)

Ʋ Относительная влажность

45 … 75 %

Ʋ Давление воздуха

860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)

Эталонные условия монтажа

Ʋ Мин. расстояние до конструкций

> 200 mm (7.874 in)

Ʋ Отражатель

Плоский пластинчатый рефлектор

Ʋ Ложные отражения

Самый сильный сигнал помехи на 20 дБ слабее по-

лезного эхосигнала
