11 Приложение
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
и RTU. В интересующих нас здесь версиях RTU- и ASCII-Modus данные передаются в дво-
ичной форме. Принципиально телеграмма состоит из адреса, функции, данных и проверки
передачи.
Архитектура шины
В версии Modbus RTU к шине может подключаться до 32 абонентов. Длина витой двухпро-
водной кабельной линии может составлять до 1200 м. Шина должна заканчиваться с обеих
сторон оконечным сопротивлением 120 Ом на последнем абоненте шины. Сопротивление
уже интегрировано в VEGAPULS 65 и активируется/деактивируется посредством ползунко-
вого переключателя.
4
1
3 3 3
2
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-)

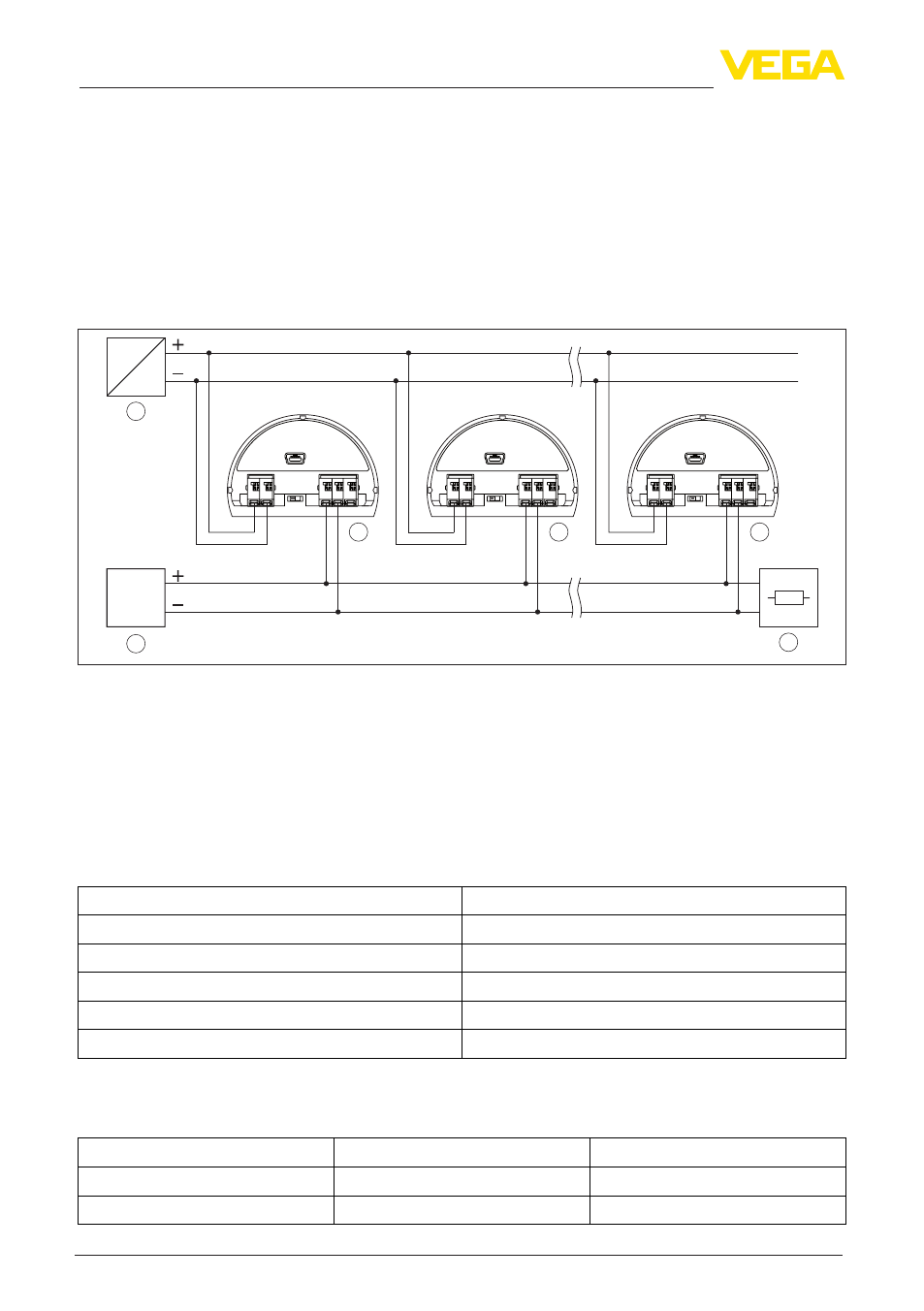

Рис. 28: Архитектура шины Modbus
1 RTU
2 Оконечное сопротивление
3 Абонент шины
4 Питание
Описание протокола
VEGAPULS 65 может подключаться к следующим удаленным терминалам с протоколом
Modbus RTU или ASCII.
RTU Protocol
ABB Totalflow Modbus RTU, ASCII
Bristol ControlWaveMicro Modbus RTU, ASCII
Fisher ROC Modbus RTU, ASCII
ScadaPack Modbus RTU, ASCII
Thermo Electron Autopilot Modbus RTU, ASCII
Параметры для шинной связи
VEGAPULS 65 имеет следующие значения по умолчанию:
Параметр Configurable Values Default Value
Baud Rate 1200, 2400, 4800, 9600, 19200 9600
Start Bits 1 1
