5 Подключение к источнику питания и шинной системе
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
1
3 4 5
2
off on
( )
(
)
(-)
(-)

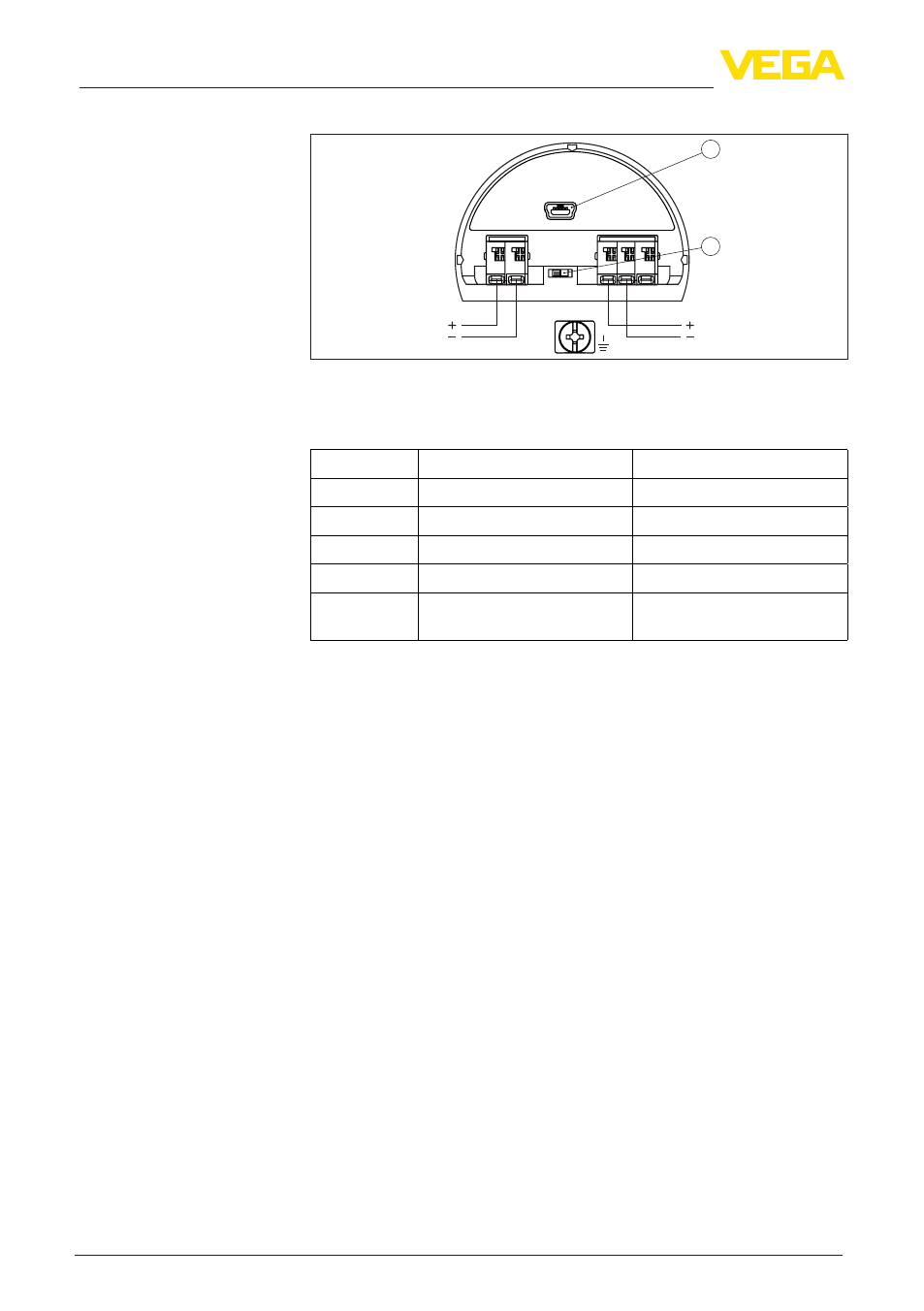

Рис. 17: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Клемма
Функция
Полярность
1
Питание
+
2
Питание
-
3
Сигнал Modbus D0
+
4
Сигнал Modbus D1
-
5
Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения VEGAPULS 65 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства. Вы-
полняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное значе-
ние, оно выдается на линии сигнала. Значение соответствует
текущему уровню и уже выполненным установкам, например
заводской установке.
Отсек подключения
