7 Начальная установка датчика и интерфейса Modbus посредством PACTware
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
1

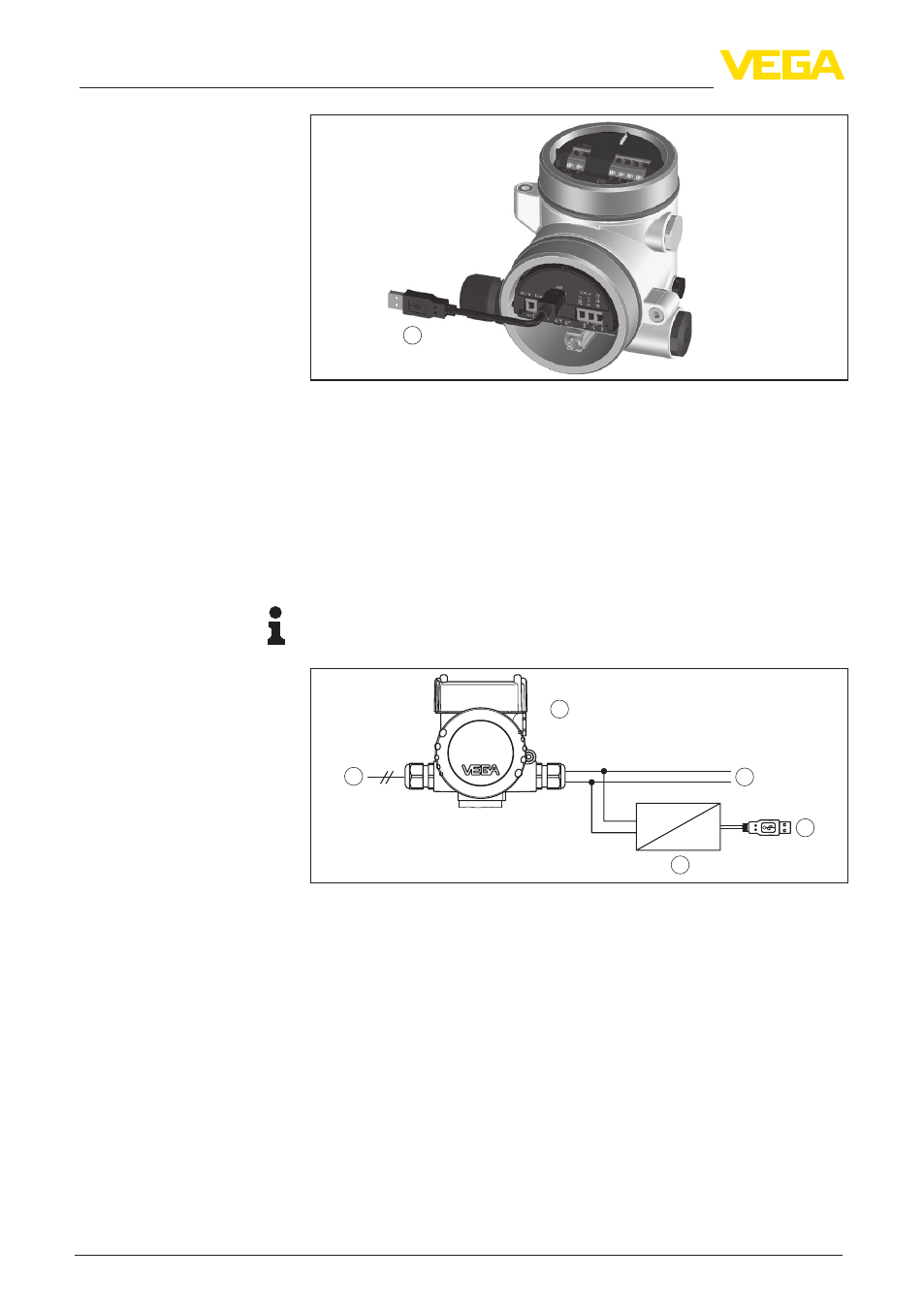

Рис. 22: Подключение ПК через USB к электронике Modbus
1 Кабель USB к ПК
Подключение ПК к кабелю RS 485 выполняется через стандарт-
ный интерфейсный адаптер RS 485/USB.
Объем параметрирования:
•
Электроника датчика
•
Электроника Modbus
Информация:
Для этого параметрирования обязательно требуется отключить
соединение с удаленным терминалом.
RS485
USB
1
2
3
4
5
Рис. 23: Подключение ПК через интерфейсный адаптер к кабелю RS 485
1 Интерфейсный адаптер RS 485/USB
2 Кабель USB к ПК
3 Кабель RS 485
4 Датчик
5 Питание
7.2 Параметрирование с помощью PACTware
Параметрирование датчика может выполняться с помощью
персонального компьютера с программным обеспечением для
настройки PACTware с интегрированными в него драйверами
устройства (DTM) по стандарту FDT. В состав Коллекции DTM
вместе со всеми имеющимися DTM включается текущая версия
PACTware. Драйверы DTM могут интегрироваться и в другие про-
граммные оболочки, соответствующие стандарту FDT.
К кабелю RS 485
Условия
