4 Монтаж
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123

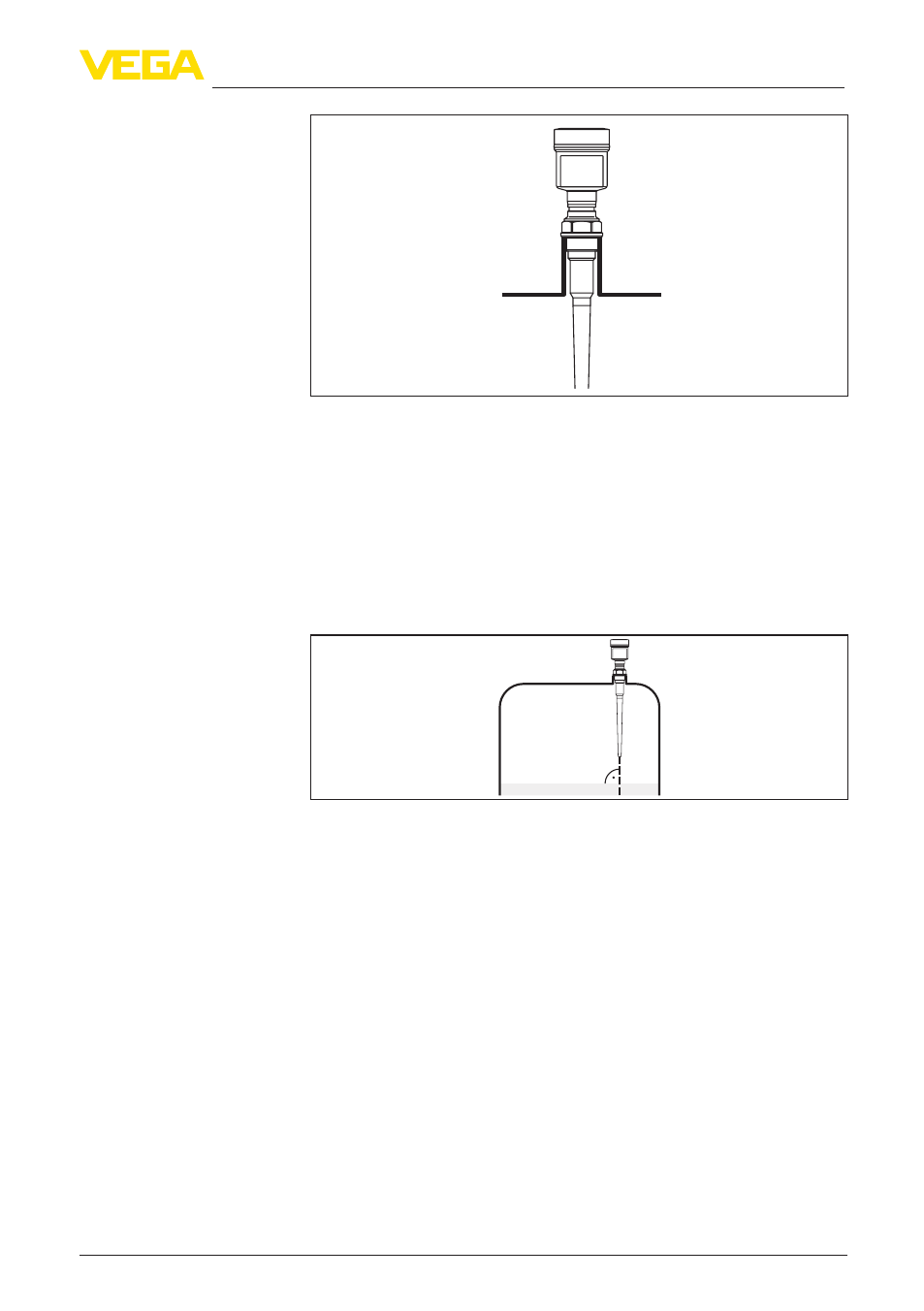

Рис. 10: Рекомендуемая высота монтажного патрубка
Если монтажный патрубок имеет очень большой диаметр, то
коническая часть антенны может немного заходить в патрубок.
Для стандартной версии VEGAPULS 65 применимо следующее
практическое правило: диаметр патрубка соответствует макси-
мальной высоте патрубка.
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 11: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при началь-
ной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.
Ориентация датчика
Конструкции в емкости
