5 Подключение к источнику питания и шинной системе
VEGAPULS 65 • Протокол Modbus и Levelmaster
41365-R
U-121123
Макс. сечение проводов см. "Технические данные /Электромеха-
нические данные".
7. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (двухкамерный
корпус)
2
1

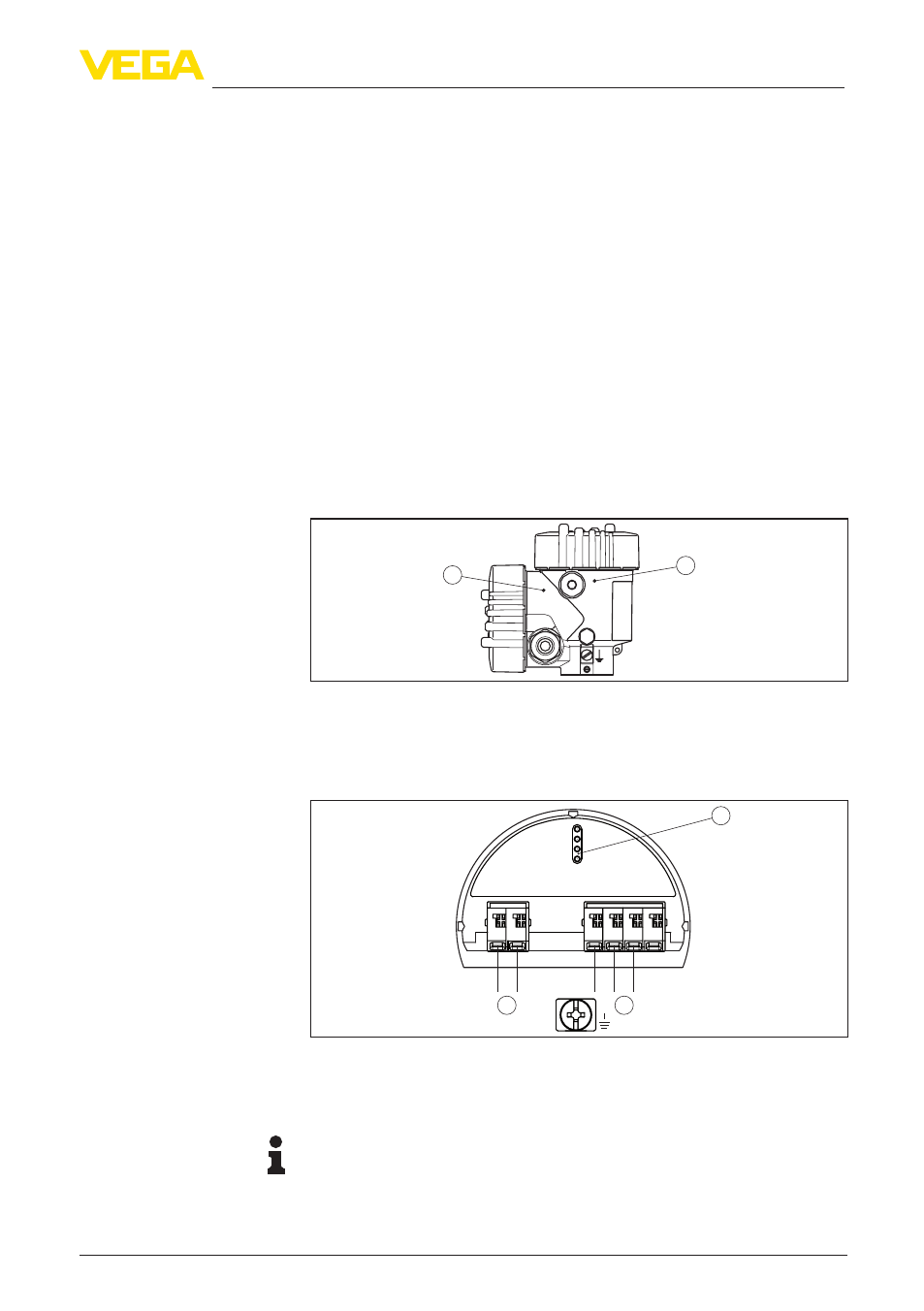

Рис. 15: Позиция отсека подключения (электроника Modbus) и отсека
электроники (электроника датчика)
1 Отсек подключения
2 Отсек электроники
5 6 7 8
4...20mA
2
1 2 + ( ) (-)
1 1
Рис. 16: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
Общий обзор
Отсек электроники
