62
9 Приложение
VEGASOURCE 31 •
38131-R
U-130731
Зажимное приспособление KV 31 - для труб 50 … 220 мм (1.97 … 8.66 in)
1
4
3
2

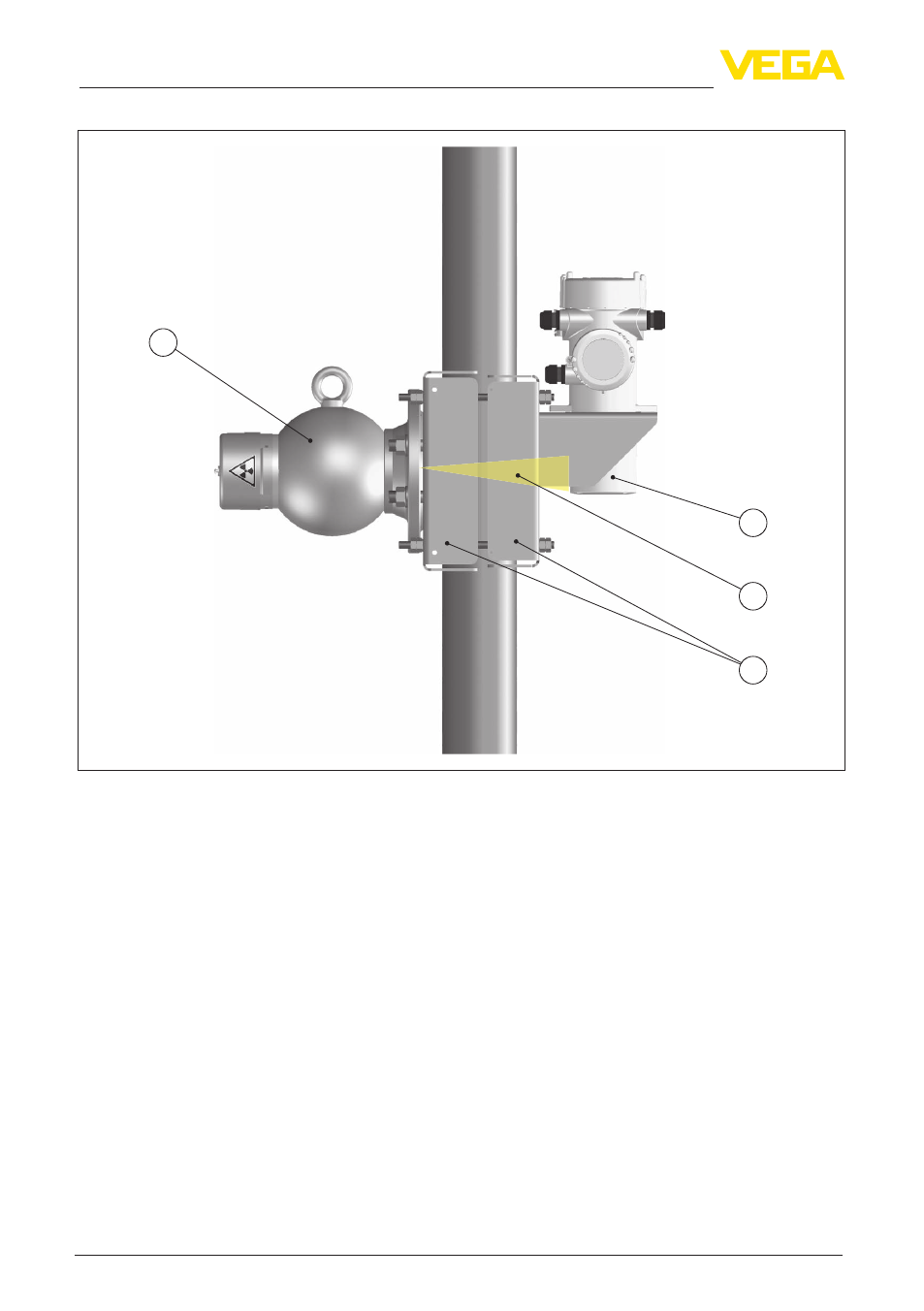

Рис. 41: Зажимное приспособление для монтажа на трубе 50 … 220 мм (1.97 … 8.66 in) с просвечиванием
под углом 30°
1 Защитный держатель источника (VEGASOURCE)
2 Радиометрический датчик (MINITRAC)
3 Зона излучения
4 Зажимное приспособление
