5 Подключение пневматического устройства
VEGASOURCE 31 •
38131-R
U-130731
1
2
1 2 3 4
br bl br bl
+ - + -

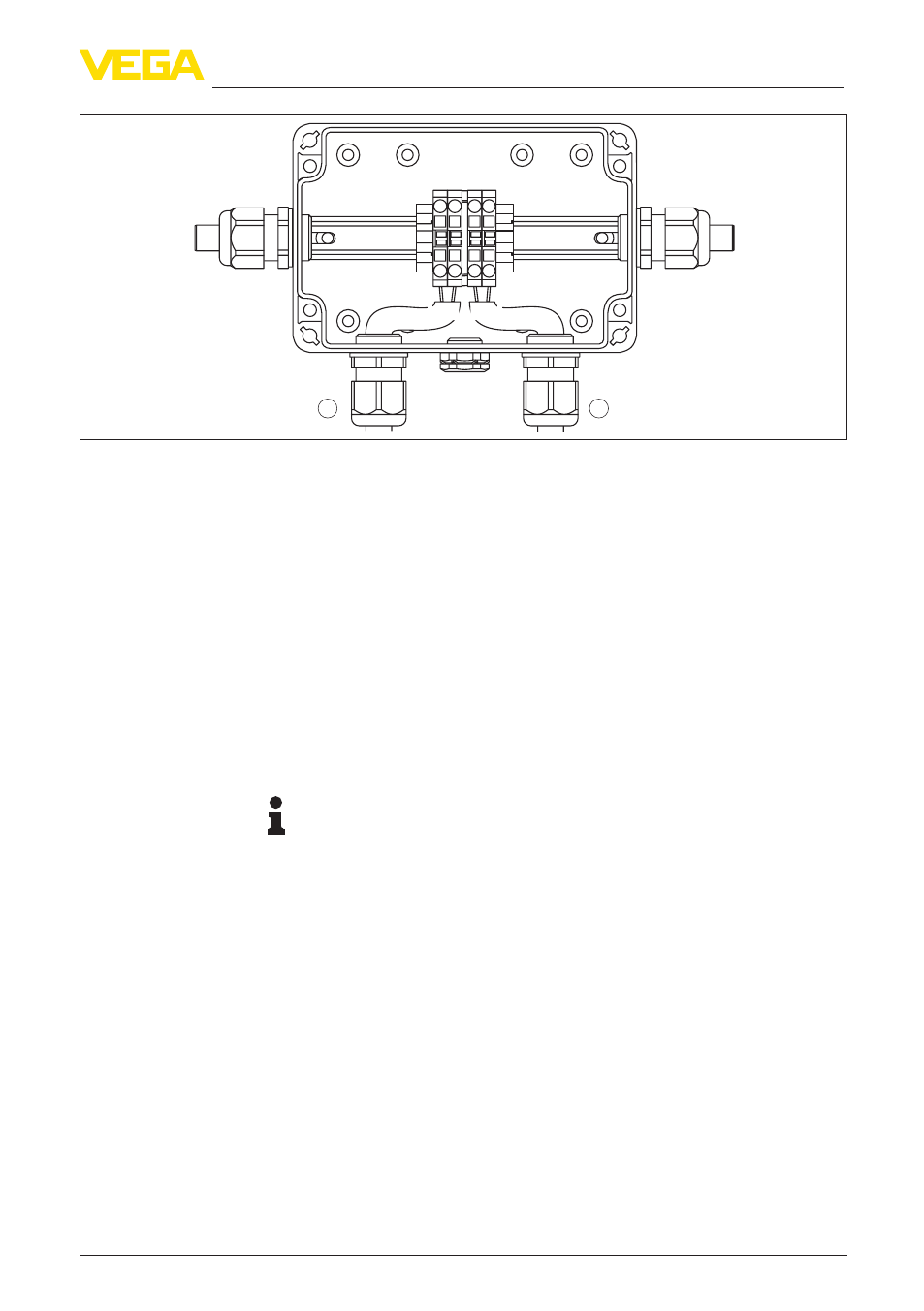

Рис. 21: Подключение бесконтактных переключателей
1 Бесконтактный переключатель для положения ВКЛ (EIN - ON) (клеммы 1 и 2)
2 Бесконтактный переключатель для положения ВЫКЛ (AUS - OFF) (клеммы 3 и 4)
Для формирования сигнала могут подключаться, например,
следующие разделительные усилители:
•
VEGATRENN 149 A Ex (VEGA)
•
KFA6-SH-Ex1, 230 V AC (Pepperl+Fuchs)
•
KFA2-SH-Ex1, 24 V DC (Pepperl+Fuchs)
5.2 Подключение сжатого воздуха
Данные инструкции действительны для VEGASOURCE 31
в исполнениях K, L, M, N с пневматическим устройством
переключения.
Примечание:
Пневматическое устройство переключения разрешается пускать
в эксплуатацию только после монтажа держателя источника.
Линия сжатого воздуха подключается к дроссельному
обратному клапану.
Разделительный уси-
литель
Подключение пневмо-
линий
