4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
барьеры или защитные решетки. Эти зоны должны быть
соответствующим образом обозначены.
3
2
1

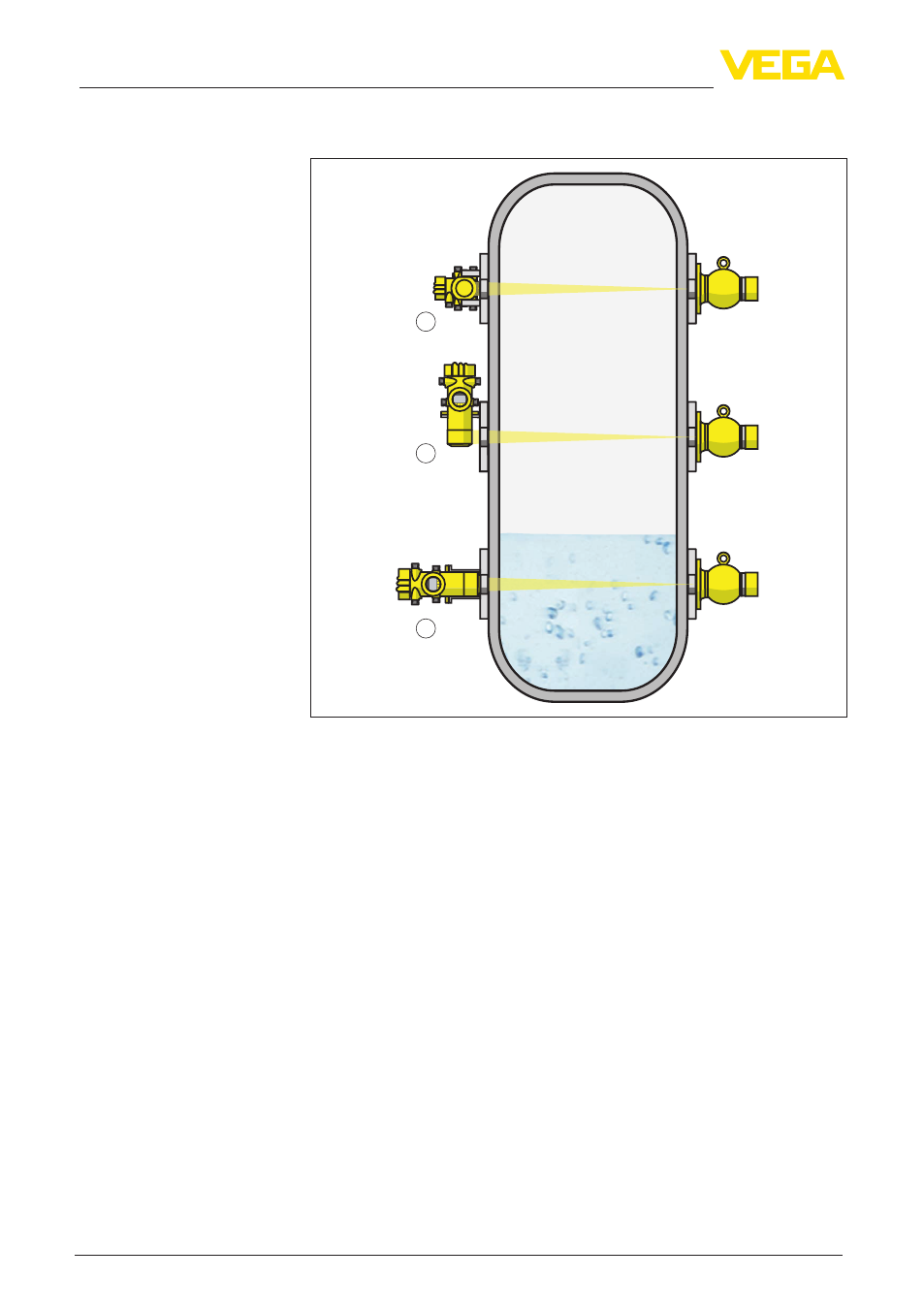

Рис. 12: Монтажные положения - сигнализация уровня с MINITRAC 31
1 Горизонтальный монтаж
2 Вертикальный монтаж
3 Монтаж горизонтальный, поперечно к емкости
Оптимальные и постоянные условия для измерения плотности
в трубопроводах обеспечиваются при монтаже измерительной
установки на вертикальных трубопроводах или в системах
подачи. Излучение должно быть направлено точно на
установленный напротив детектор.
Для удлинения отрезка хода луча через измеряемую среду
и, тем самым, достижения лучшего измерительного эффекта,
можно просвечивать трубу под углом или использовать
измерительный участок.
Требуемые монтажные принадлежности см. в гл. "Технические
данные".
Держатель источника VEGASOURCE следует монтировать как
можно ближе к емкости.
Однако при больших диапазонах измерения и малых диаметрах
емкостей расстояние между держателем и емкостью часто
неизбежно.
Монтажное положение
и направление - Изме-
рение плотности
