4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
1
4
3
2

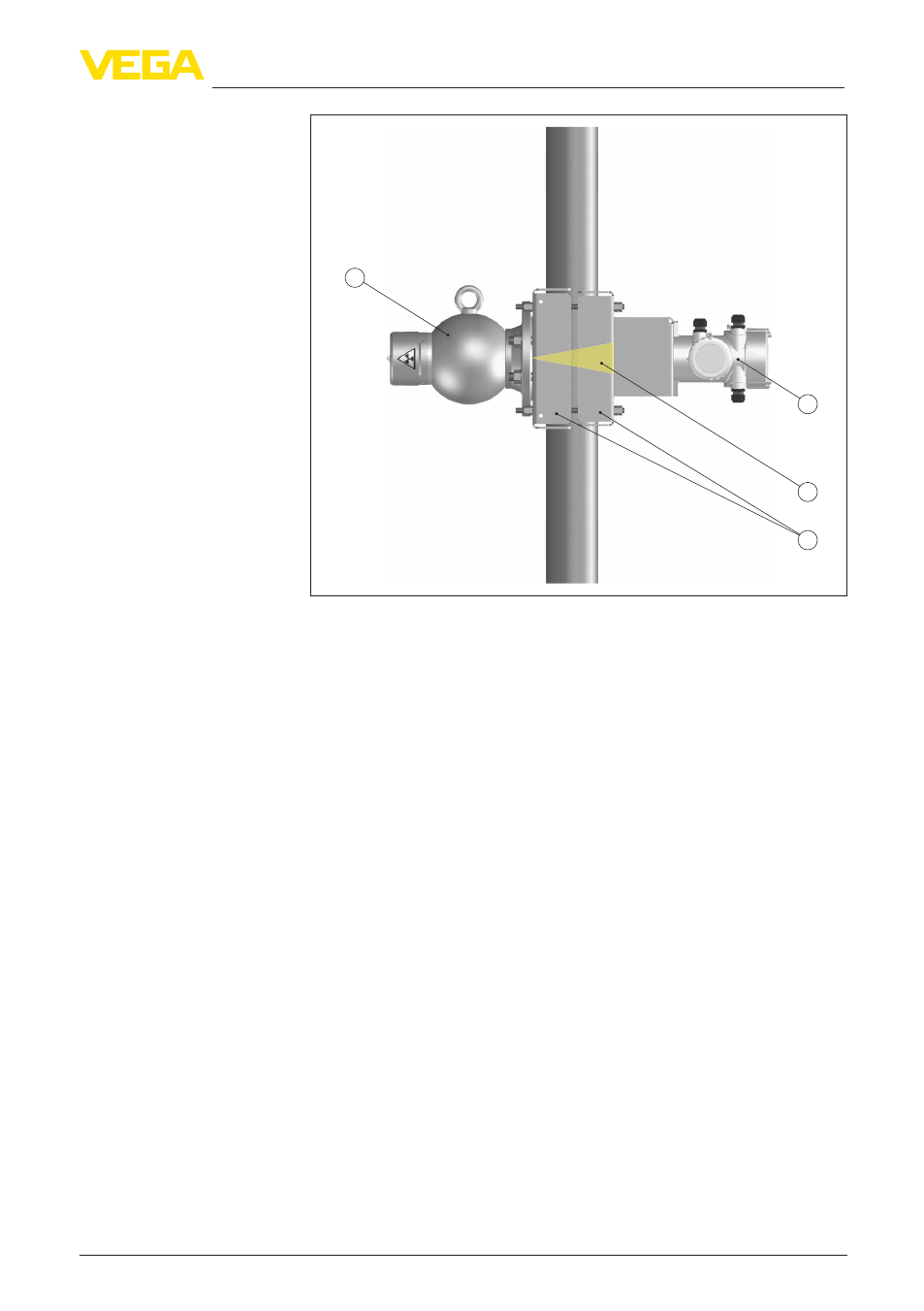

Рис. 15: Измерительная установка на трубопроводе диаметром
50 … 420 мм (1.97 … 16.54 in), горизонтальный монтаж детектора
1 Защитный держатель источника (VEGASOURCE)
2 Радиометрический датчик (MINITRAC)
3 Зона излучения
4 Зажимное приспособление
Горизонтальный трубопровод
Горизонтальный трубопровод должен просвечиваться в
горизонтальной плоскости, чтобы исключить помехи из-за
воздушных включений.
