4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
1
2
3

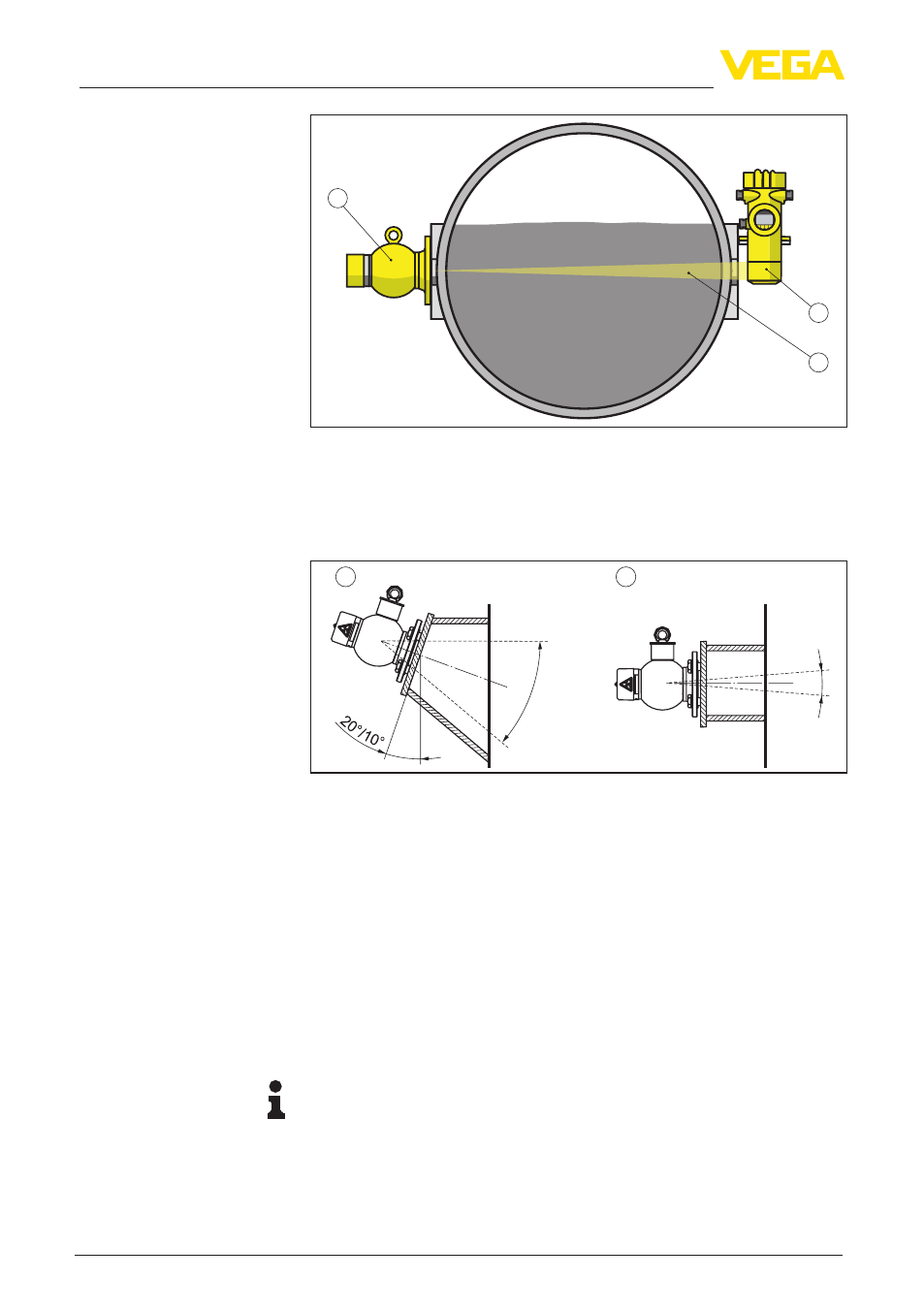

Рис. 16: Измерительная установка на горизонтальном трубопроводе
1 Защитный держатель источника (VEGASOURCE)
2 Зона излучения
3 Детектор (MINITRAC)
Рекомендуемое направление
40°/20°
5°
1
2
Рис. 17: Правильный монтаж огнестойкого исполнения
1 Монтаж для измерения уровня
2 Монтаж для сигнализации предельного уровня
Защитный держатель источника может также поставляться
в огнестойком исполнении (821 °C для 30 мин./1510 °F для
30 мин.). Данное исполнение имеет расширительный сосуд.
Защитный держатель нужно монтировать так, чтобы
расширительный сосуд находился сверху, т.е. в самом высоком
месте.
В случае пожара расплавленный свинец поступает в
расширительный сосуд и при этом закрывает только канал
выхода лучей.
Примечание:
После пожара экранирование в верхней зоне держателя
источника немного снижается. Посоветуйтесь с нашими
консультантами по поводу замены держателя источника.
Огнестойкое исполне-
ние
