55
9 Приложение
VEGASOURCE 31 •
38131-R
U-130731
VEGASOURCE 31, Исполнение B
20 mm (0.79"
)
h
A
ø 220 mm
(8.66")
D

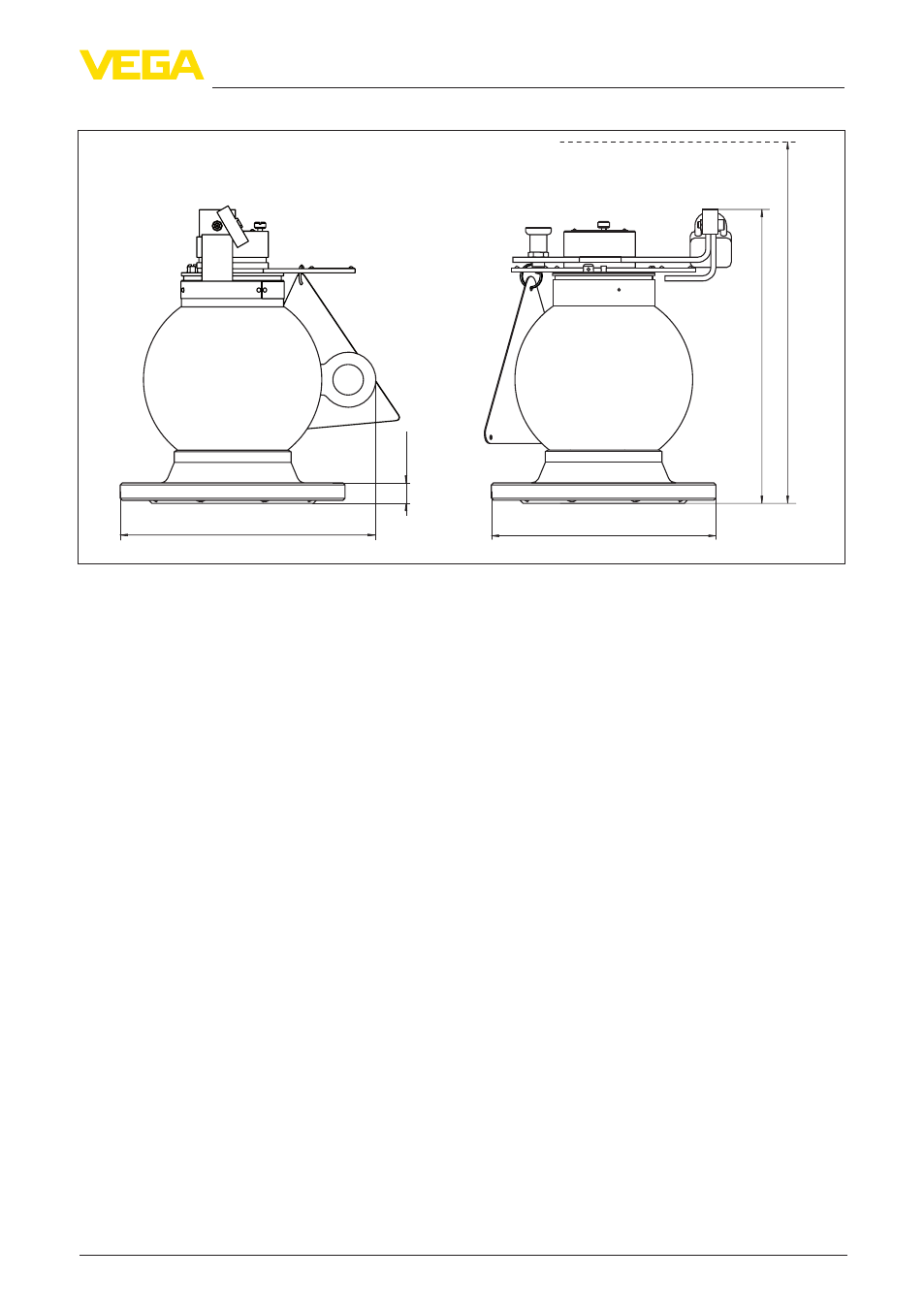

Рис. 33: Держатель источника VEGASOURCE 31 - Исполнение B (поворотный бугель для ручного
переключения ВКЛ/ВЫКЛ, фиксатор для запирания положения ВКЛ, висячий замок для запирания
положения ВЫКЛ)
D Максимальная ширина = 251 мм (9.88 in)
h Высота устройства = 287 мм (11.3 in)
A Свободная высота для замены источника = 450 мм (17.72 in)
