4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
Монтажное положение и направление при недостатке
места
40°/20°
5°
1
2

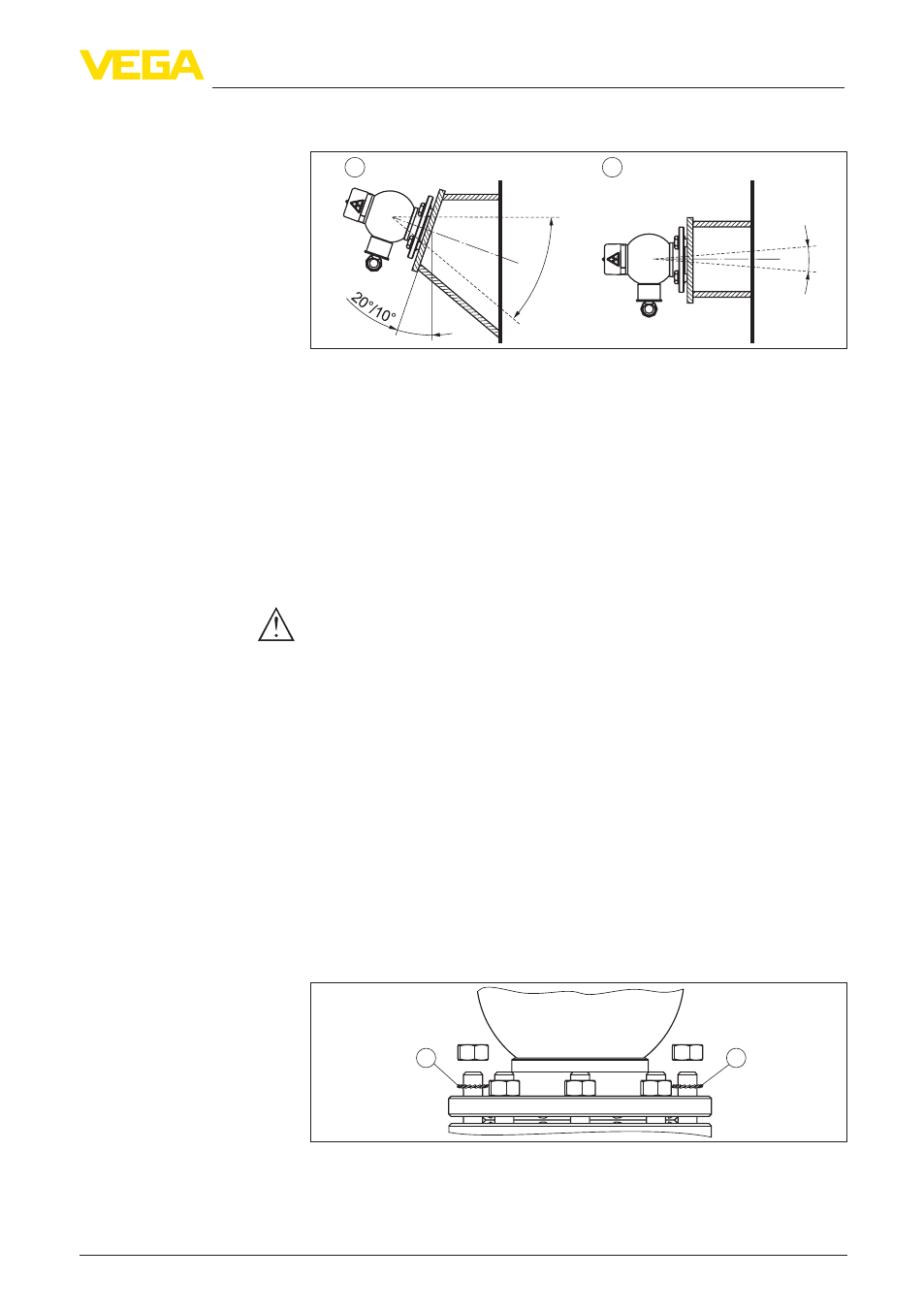

Рис. 18: Монтаж огнестойкого исполнения при недостатке места над
держателем источника
1 Монтаж для измерения уровня
2 Монтаж для сигнализации предельного уровня
При недостатке места над держателем источника держатель
может также монтироваться таким образом, чтобы
расширительный сосуд располагался снизу или сбоку.
В случае пожара расплавленный свинец поступает в
расширительный сосуд и при этом заполняет выходной канал и
расширительный сосуд.
Внимание!
После пожара экранирование в верхней зоне держателя
источника сильно снижается. Установку более использовать
нельзя. Защитный держатель источника должен быть
незамедлительно заменен.
Защитный держатель источника должен быть включен в
выравнивание потенциалов установки.
Для обеспечения надежного электрического контакта между
держателем источника и монтажной консолью, необходимо
установить поставляемые в комплекте зубчатые шайбы, см.
рисунок ниже.
Монтажные винты следует затянуть с требуемым моментом
затяжки. Винты должны иметь электрический контакт с
выравниванием потенциалов.
Момент затяжки монтажных винтов см. в гл. "Технические
данные".
1
1
Рис. 19: Зубчатые шайбы для стопорения винтов и проводящее
соединение с выравниванием потенциалов
1 Зубчатые шайбы (2 шт.)
Предохранение резь-
бовых соединений от
саморазвинчивания
