6 Пуск в эксплуатацию
VEGASOURCE 31 •
38131-R
U-130731
180°
1
2
2
4
3
1
3
1

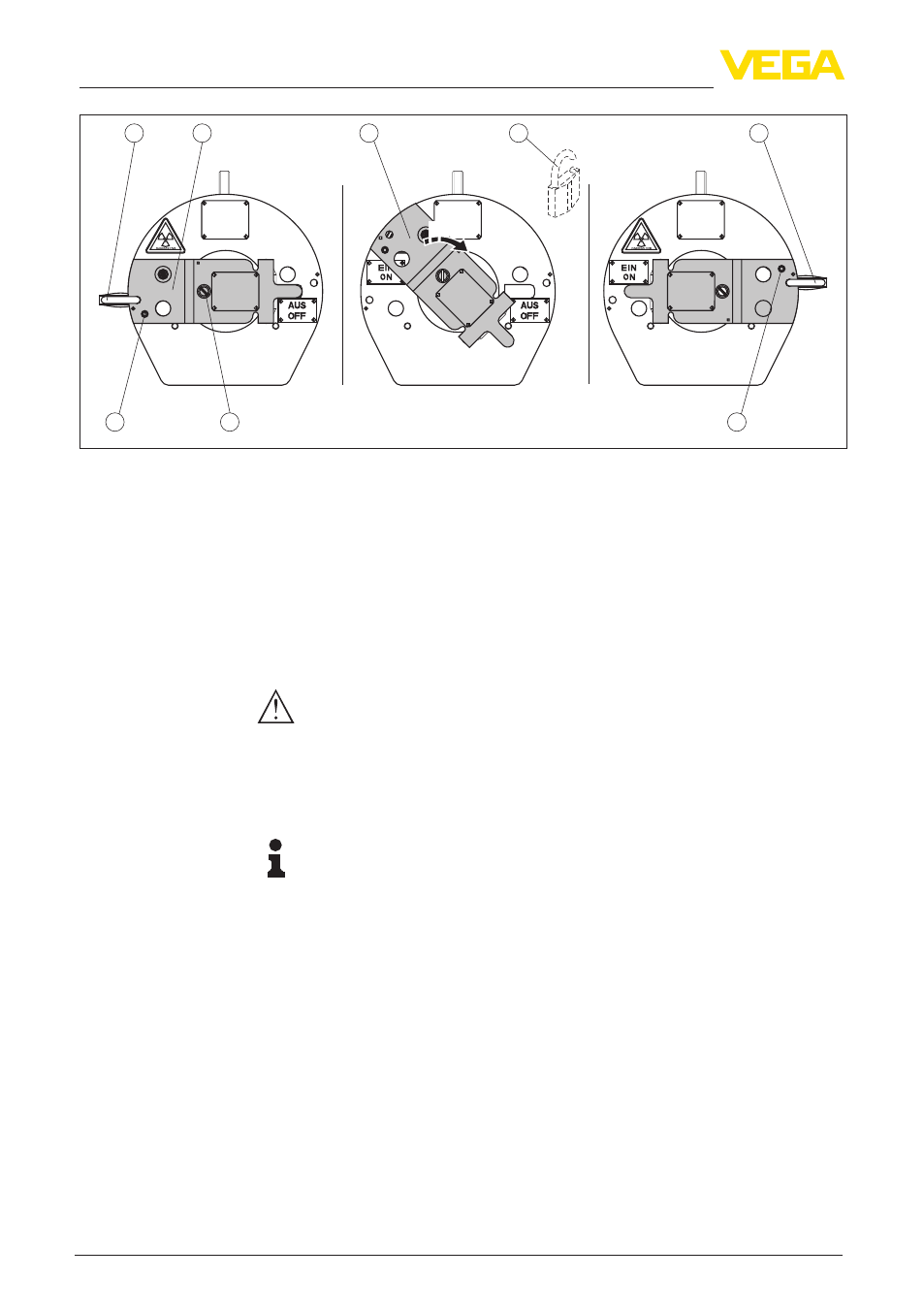

Рис. 26: Включение излучения - VEGASOURCE 31 Исполнение D
1 Висячий замок
2 Стопорный винт
3 Поворотный бугель
4 Стопорный винт
Состояние выхода: Держатель источника находится в
положении ВЫКЛ
•
Снять висячий замок (1)
•
Ослабить стопорный винт (2)
Внимание!
Предохранительный винт (4) не ослаблять и поворотный бугель
(3) не откидывать вверх. Откидывание поворотного бугеля (3)
приведет вставку с источником в положение для выемки.
•
Поворотный бугель (3) повернуть на 180° против часовой
стрелки
Примечание:
Текущее положение переключения показано видимой табличкой
(ВКЛ - EIN - ON или ВЫКЛ - AUS - OFF). Другая табличка
соответственно закрыта поворотным бугелем.
•
Положение ВКЛ защитить висячим замком (1) в
предусмотренной позиции
•
Затянуть стопорный винт (2)
Излучение ВКЛ
Видна табличка EIN - ON (ВКЛ). Маркирующая стрелка
показывает на EIN - ON.
Излучение ВЫКЛ
Видна табличка AUS - OFF (ВЫКЛ). Маркирующая стрелка
показывает на AUS - OFF.
Выключение излучения выполняется аналогичным порядком.
Для выключения излучения поворотный бугель (3) повернуть на
180° по часовой стрелке.
Индикация состояния
переключения
Выключение излучения
