24
4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
1
4
3
2

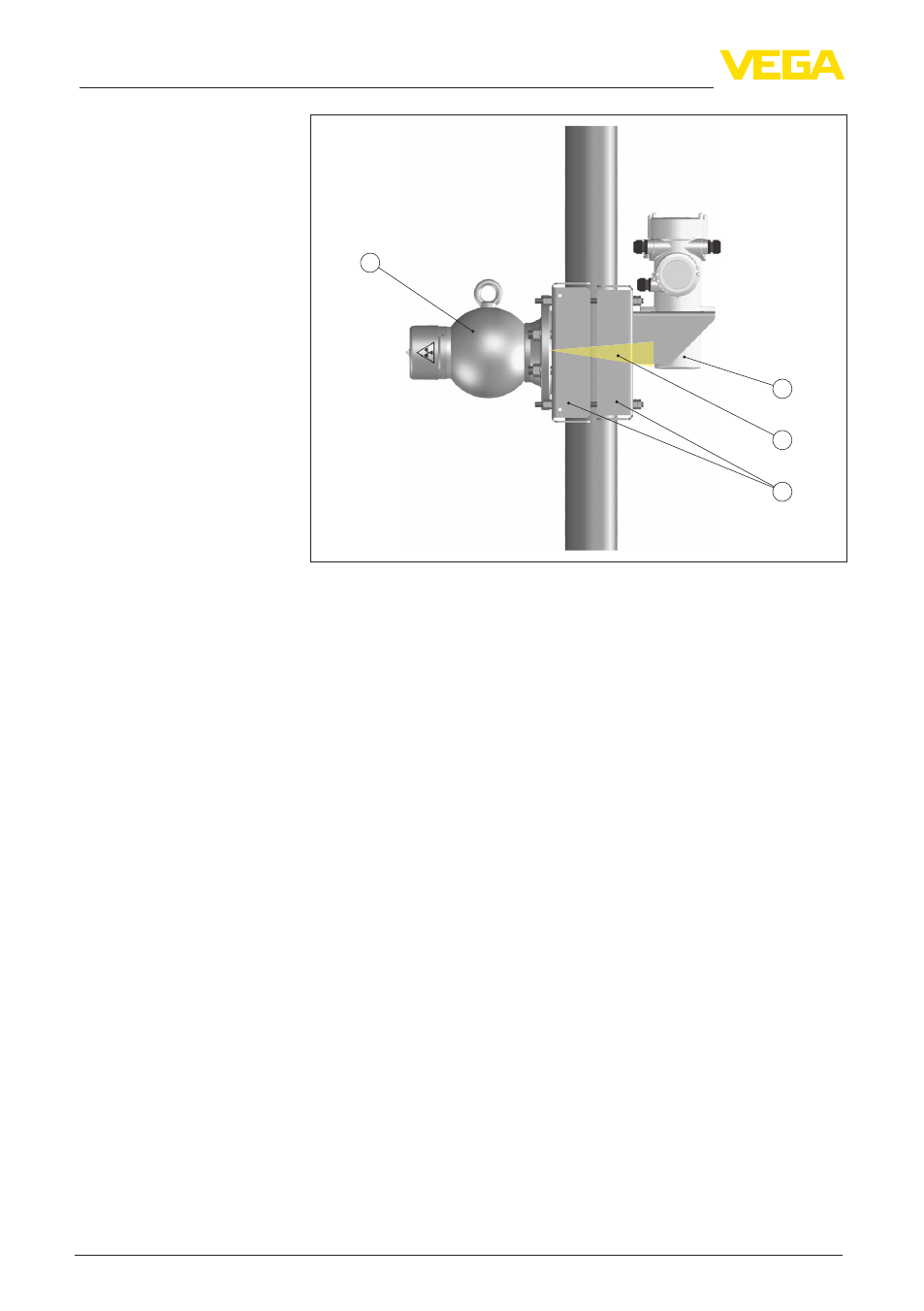

Рис. 14: Измерительная установка на трубопроводе диаметром
50 … 420 мм (1.97 … 16.54 in), вертикальный монтаж детектора
1 Защитный держатель источника (VEGASOURCE)
2 Радиометрический датчик (MINITRAC)
3 Зона излучения
4 Зажимное приспособление
Исключение постороннего излучения - вертикальный
трубопровод, диаметр 50 … 420 мм (1.97 … 16.54 in)
При горизонтальном монтаже радиометрического датчика
рекомендуется применять свинцовый экран, чтобы исключить
влияние второстепенных источников излучения.
