4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
Если остаются пустые или промежуточные пространства,
необходимо исключить доступ в опасную зону, установив
барьеры или защитные решетки. Эти зоны должны быть
соответствующим образом обозначены.
Идеальным для измерения плотности является монтаж на
вертикальном трубопроводе. Диаметр трубопровода может
составлять 50 … 100 мм (1.97 … 3.94 in). Направление потока
должно быть снизу вверх.
Для монтажа имеются зажимные приспособления, наклонные
насадки и монтажные хомуты.
Вертикальный трубопровод, под углом 30°, диаметр
50 … 100 мм (1.97 … 3.94 in)
На трубопроводах диаметром 50 … 100 мм (1.97 … 3.94 in)
рекомендуется просвечивание под углом. Это позволяет
увеличить отрезок хода луча через среду и достигнуть лучшего
измерительного результата. Для уменьшения влияния вторичных
источников излучения в данном случае рекомендуется
использовать дополнительный свинцовый экран.

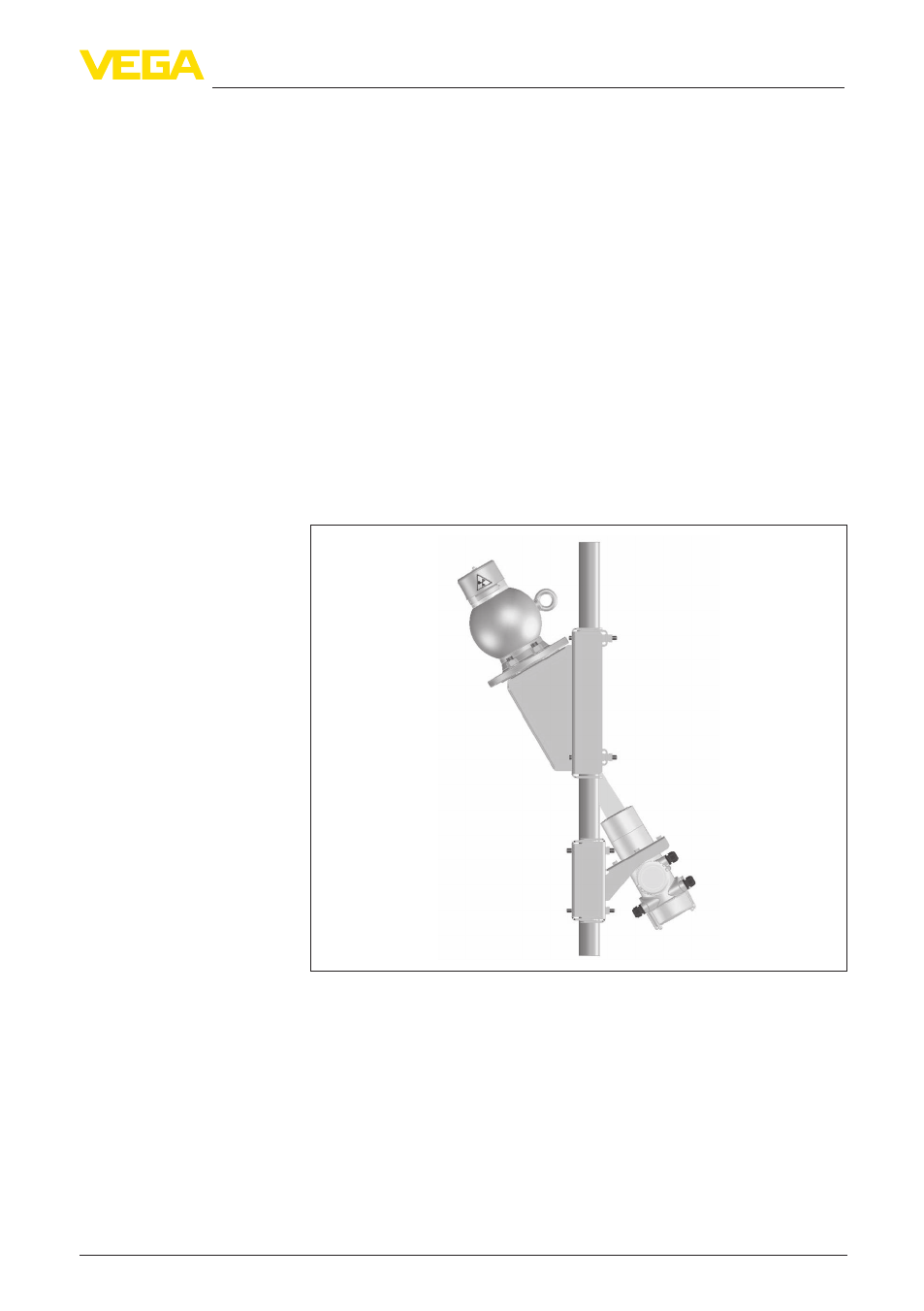

Рис. 13: Измерительная установка под углом 30° на трубопроводе
диаметром 50 … 100 мм (1.97 … 3.94 in)
Вертикальный трубопрод, диаметр 50 … 420 мм
(1.97 … 16.54 in)
На трубопроводах диаметром 50 … 420 мм (1.97 … 16.54 in)
возможно прямое просвечивание. Радиометрический датчик
может монтироваться горизонтально или вертикально.
