4 Монтаж
VEGASOURCE 31 •
38131-R
U-130731
Держатель источника VEGASOURCE следует монтировать как
можно ближе к емкости.
Однако при больших диапазонах измерения и малых диаметрах
емкостей расстояние между держателем и емкостью часто
неизбежно.
Если остаются пустые или промежуточные пространства,
необходимо исключить доступ в опасную зону, установив
барьеры или защитные решетки. Эти зоны должны быть
соответствующим образом обозначены.
α/2
α

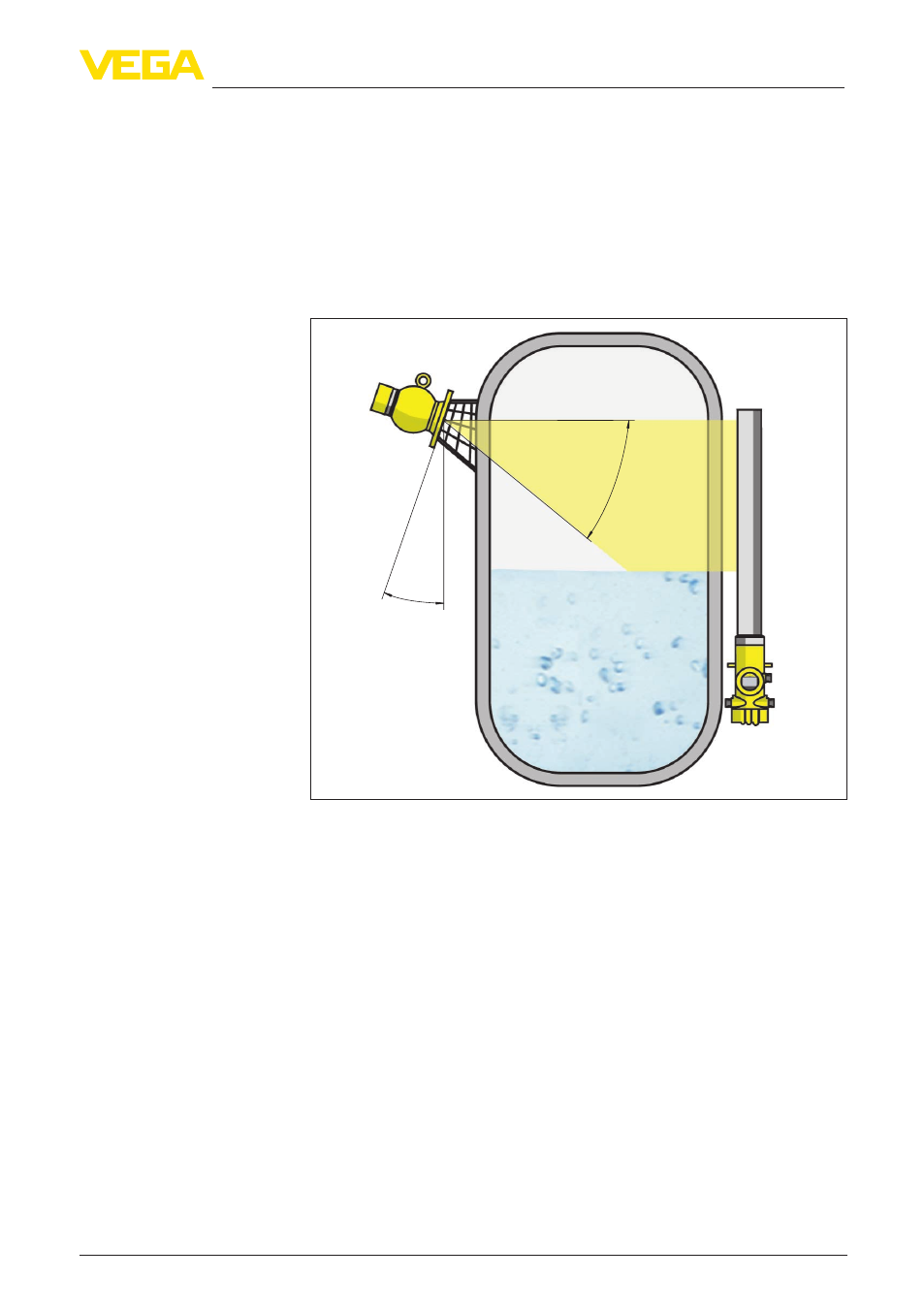

Рис. 11: Монтажное положение и направление держателя источника
a Угол раствора
Для сигнализации предельного уровня применяется исполнение
держателя источника с углом выхода a = 5°. Излучение должно
быть направлено точно на установленный напротив детектор.
Если используется больший угол выхода (20° или 40°), луч
должен идти горизонтально. Для этого держатель источника
монтируется так, чтобы рым-болт держателя лежало
горизонтально.
Держатель источника VEGASOURCE следует монтировать как
можно ближе к емкости.
Однако при больших диапазонах измерения и малых диаметрах
емкостей расстояние между держателем и емкостью часто
неизбежно.
Если остаются пустые или промежуточные пространства,
необходимо исключить доступ в опасную зону, установив
Монтажное положение
и направление - Сигна-
лизация уровня
