9
3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Если это невозможно, используйте короткий патрубок малого
диаметра.
h
d
max level
max level
x
x
1
2

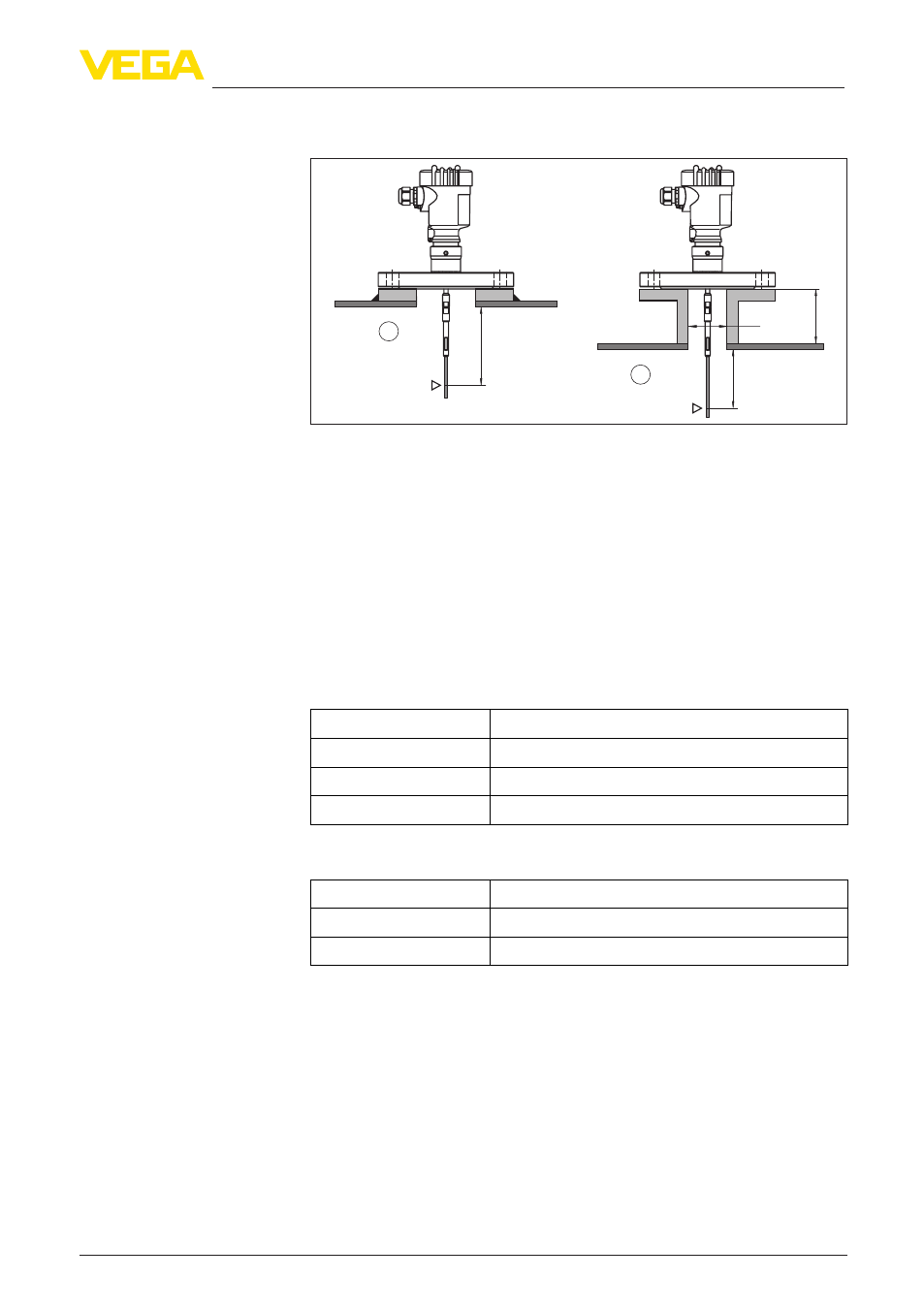

Рис. 17: Возможности монтажа
1 Монтаж заподлицо
2 Монтаж на патрубке
x Верхняя мертвая зона (в этой зоне измерение невозможно)
h Высота патрубка
d Диаметр патрубка
Обратите внимание на необходимость соблюдения
минимального расстояния под базовой плоскостью, в пределах
которого измерение невозможно (блокированное расстояние).
Значение x дает максимальное верхнее значение диапазона
измерения как расстояние до уровня заполнения. Данное
значение зависит от среды.
Среда x
Вода 80 mm (3.15 in)
Нефть, битум 150 mm (5.91 in)
Растворитель 150 mm (5.91 in)
Если необходим патрубок, см. в следующей таблице
оптимальные размеры d и h.
d h
DN 50 … DN 150 150 mm (5.91 in)
DN 150 … DN 200 100 mm (3.94 in)
